2387045-1

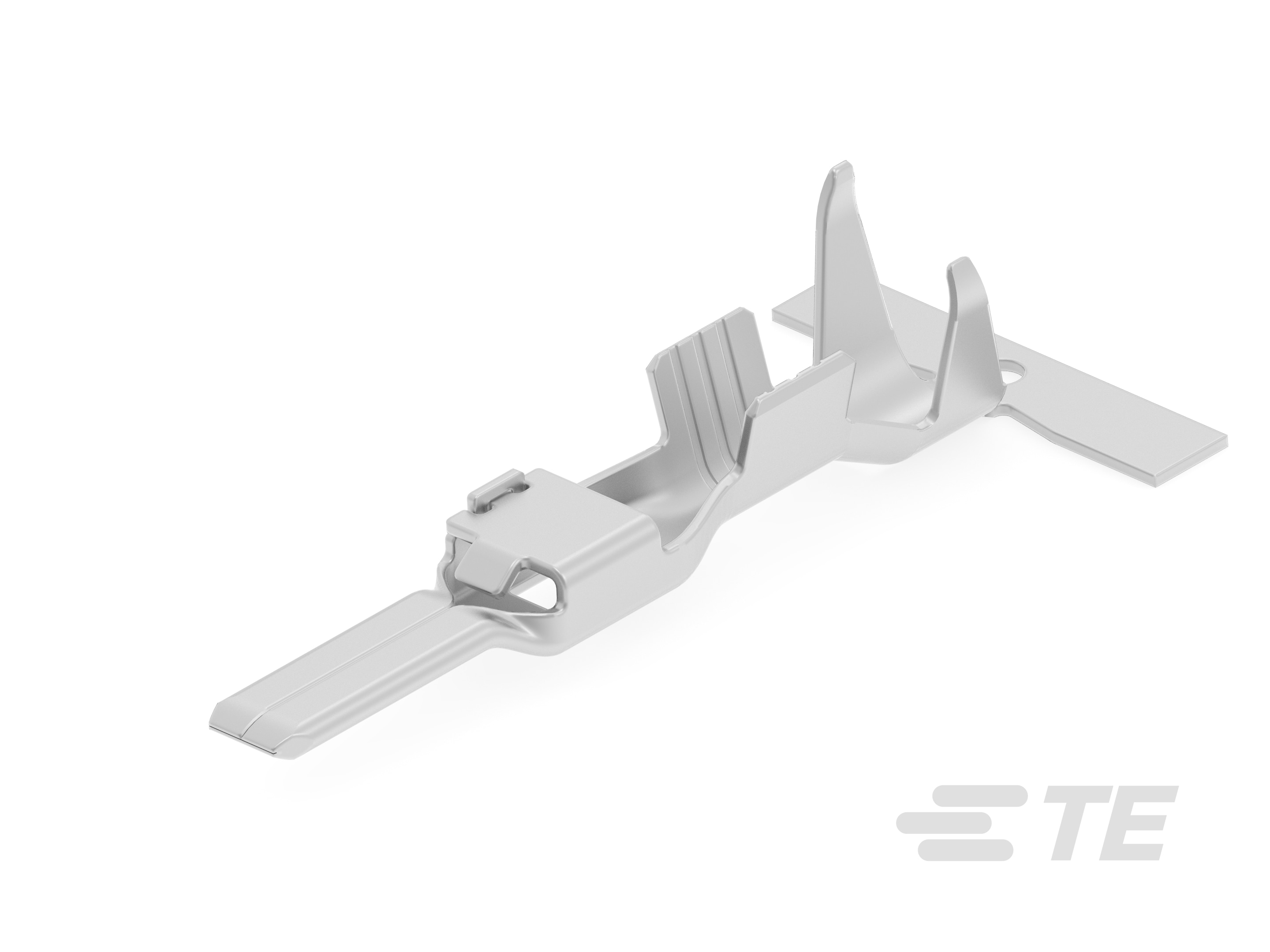

Tab Terminal, 15 – 13 AWG, 1.5 – 2.5 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Unsealed
2387045-1
Tab Terminal, 15 – 13 AWG, 1.5 – 2.5 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Unsealed
- TE 内部编号 2387045-1
- TE 内部产品描述 TAB2.8X0.8,TERMINAL,REM 2.8 CB SWS TAB
-
端子类型 : 公端
-
线径 (AWG): 15 – 13
-
线径 (mm²): 1.5 – 2.5
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2387045-1_2.pdf 3D
- 下载查看 ENG_CVM_CVM_2387045-1_2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2387045-1_2.3d_igs.zip 英文版本
- ENG_CVM_CVM_2387045-1_2.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160148_C.pdf 英文版本
- 产品规格 ENG_SS_108-160283_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 15 – 13
-
线径 (mm²): 1.5 – 2.5
-
线径查找 (mm²): 1.5, 1.6, 2.5
-
线径查找 (AWG): 14, 15, 16
-
公端长度 : 24.2 mm [ .95 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
其他
-
端子传导 : 25 – 40 A（正常功率）
