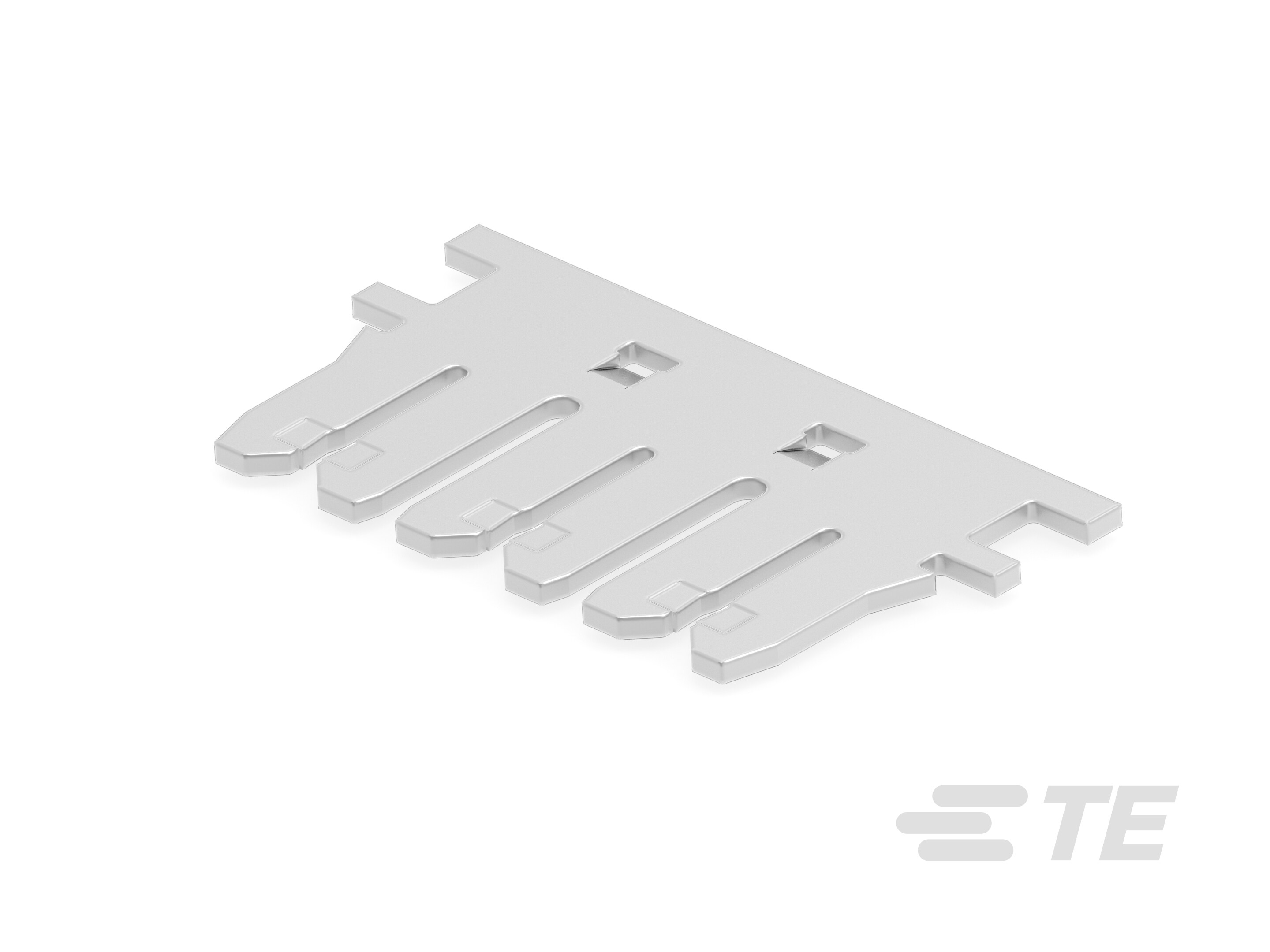

2381807-2
.57 – .9 mm Magnet Wire, 23 – 19 AWG Magnet Wire, Insulation Displacement (IDC), Tin Plating, Reel/Carton, Copper Wire, Magnet Wire Terminals
2381807-2
.57 – .9 mm Magnet Wire, 23 – 19 AWG Magnet Wire, Insulation Displacement (IDC), Tin Plating, Reel/Carton, Copper Wire, Magnet Wire Terminals
- TE 内部编号 2381807-2
- TE 内部产品描述 TRI-SLOT MAG-MATE, SLIM LINE
-
与孔位尺寸兼容 : 专用
-
电磁线尺寸 (mm): .57 – .9
-
电磁线尺寸 (AWG): 23 – 19
-
线缆端接方法 : 绝缘刺破 (IDC)
-
材料厚度（电磁线侧） : .41 mm [ .016 in ]
文档
产品图纸
- TRI-SLOT MAG-MATE TERMINAL SLIM LINE ENG_CD_2381807_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2381807-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2381807-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2381807-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2381807-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106565_A2.pdf 英文版本
- 产品规格 ENG_SS_108-106565_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
主体特性
-
与孔位尺寸兼容 : 专用
接触件特性
-
端子电镀材料 : 锡
-
端子底板材料 : 无
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 7.62 mm [ .3 in ]
-
电磁线尺寸 (mm): .57 – .9
-
电磁线尺寸 (AWG): 23 – 19
-
材料厚度（电磁线侧） : .41 mm [ .016 in ]
使用环境
-
工组温度范围 : -20 – 120 °C [ -4 – 248 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : 卷/箱
