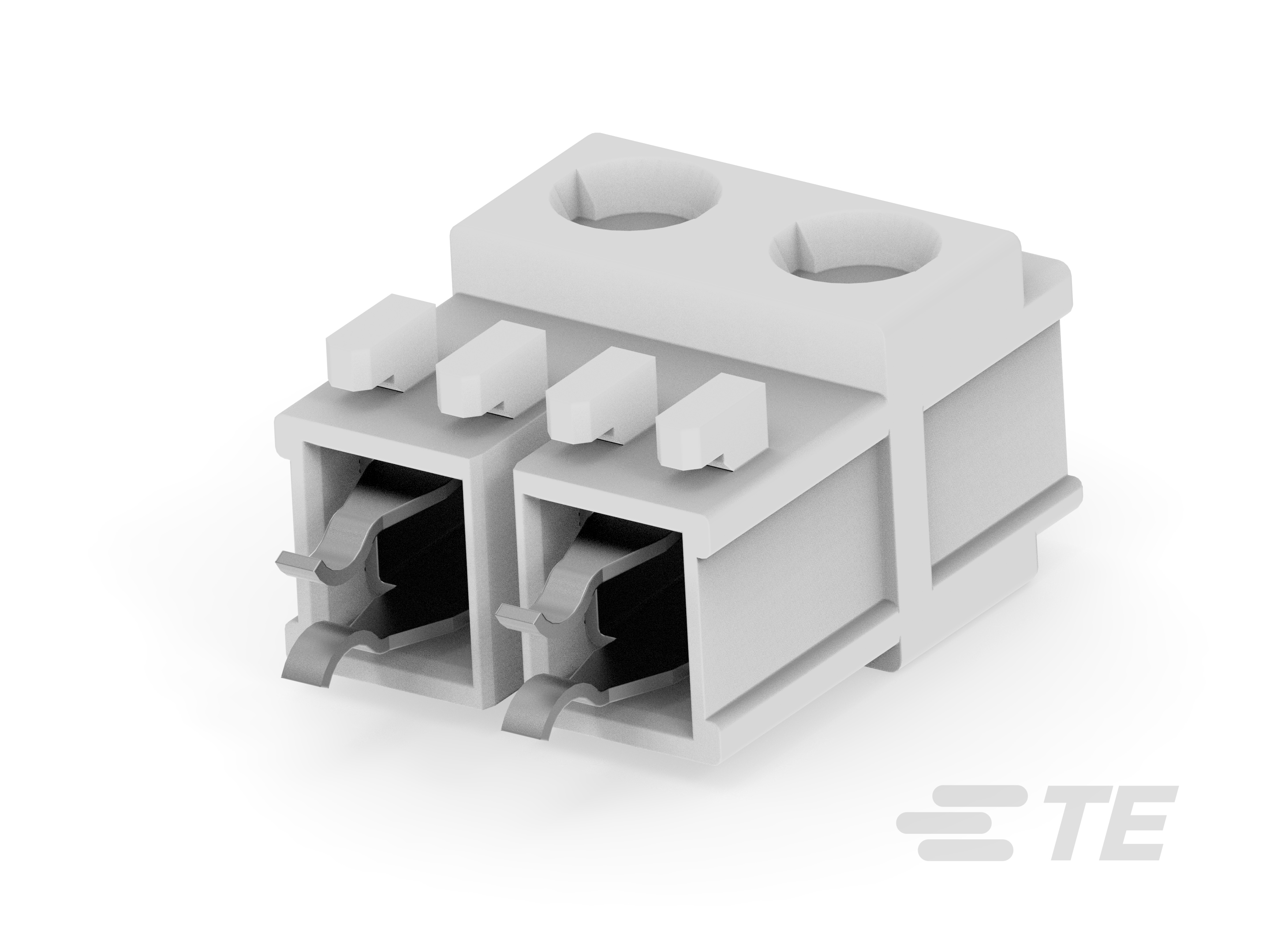

2376193-2
Wire-to-Board, 2 Position, 5 mm [.197 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, RAST 5 IDC Connectors, Standard Edge Connectors
2376193-2
Wire-to-Board, 2 Position, 5 mm [.197 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, RAST 5 IDC Connectors, Standard Edge Connectors
-
- RAST
- RAST 5 IDC 连接器 ,
- RAST 5
- TE 内部编号 2376193-2
- TE 内部产品描述 2P MONOPLUG POWER ISOLATION VERSION
-
连接器系统 : 线到板
-
位数 : 2
-
中心线（间距） : 5 mm [ .197 in ]
-
线缆端接方法 : 绝缘刺破 (IDC)
-
行数 : 1
文档
产品图纸
- MONOPLUG POWER CONNECTOR ASSY ENG_CD_C-2325926_1.pdf 英文版本
- MONOPLUG POWER ASSY ENG_CD_2325926_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2376193-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2376193-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2376193-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2376193-2_A.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-106277_A1.pdf 英文版本
- 产品规格 ENG_SS_108-106516_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20030128_C1_F.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 2
-
行数 : 1
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 垂直
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 6
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
-
外壳材料 : 尼龙 GF
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : GWT 750°C（无火焰）
