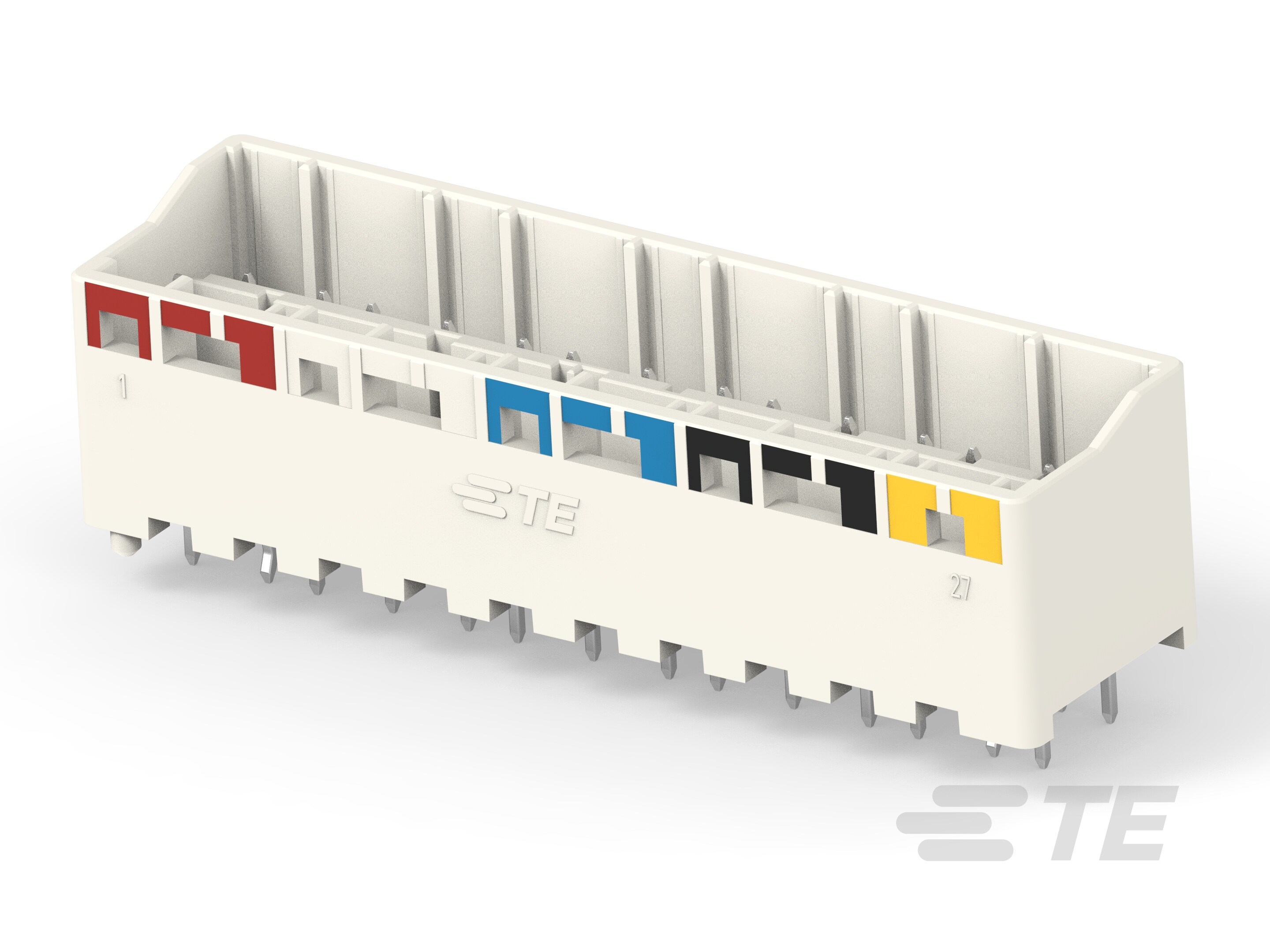

2374437-2
Connector Assembly, Wire-to-Board, 28 Position, Spring Terminal, 2 Row, Natural, Printed Circuit Board, Power & Signal, Board Mount
2374437-2
Connector Assembly, Wire-to-Board, 28 Position, Spring Terminal, 2 Row, Natural, Printed Circuit Board, Power & Signal, Board Mount
- TE 内部编号 2374437-2
- TE 内部产品描述 GI3.0Multiload HDR ASSY,28P
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到板
-
位数 : 28
-
线缆端接方法 : 簧片端子
-
行数 : 2
文档
产品图纸
- HEADER ASSEMBLY, 28POS GI3.0 MULTILOAD ENG_CD_2374437_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2374437-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2374437-2_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2374437-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2374437-2_A.2d_dxf.zip 英文版本
产品规格
- Application specification for Multi GI3.0 Connector System ENG_SS_114-106638_A.pdf 英文版本
- 产品规格 ENG_SS_108-106638_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20121031_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 28
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 簧片端子
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 板安装
尺寸
-
行间距 : 4.7 mm [ .185 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
