2371464-5

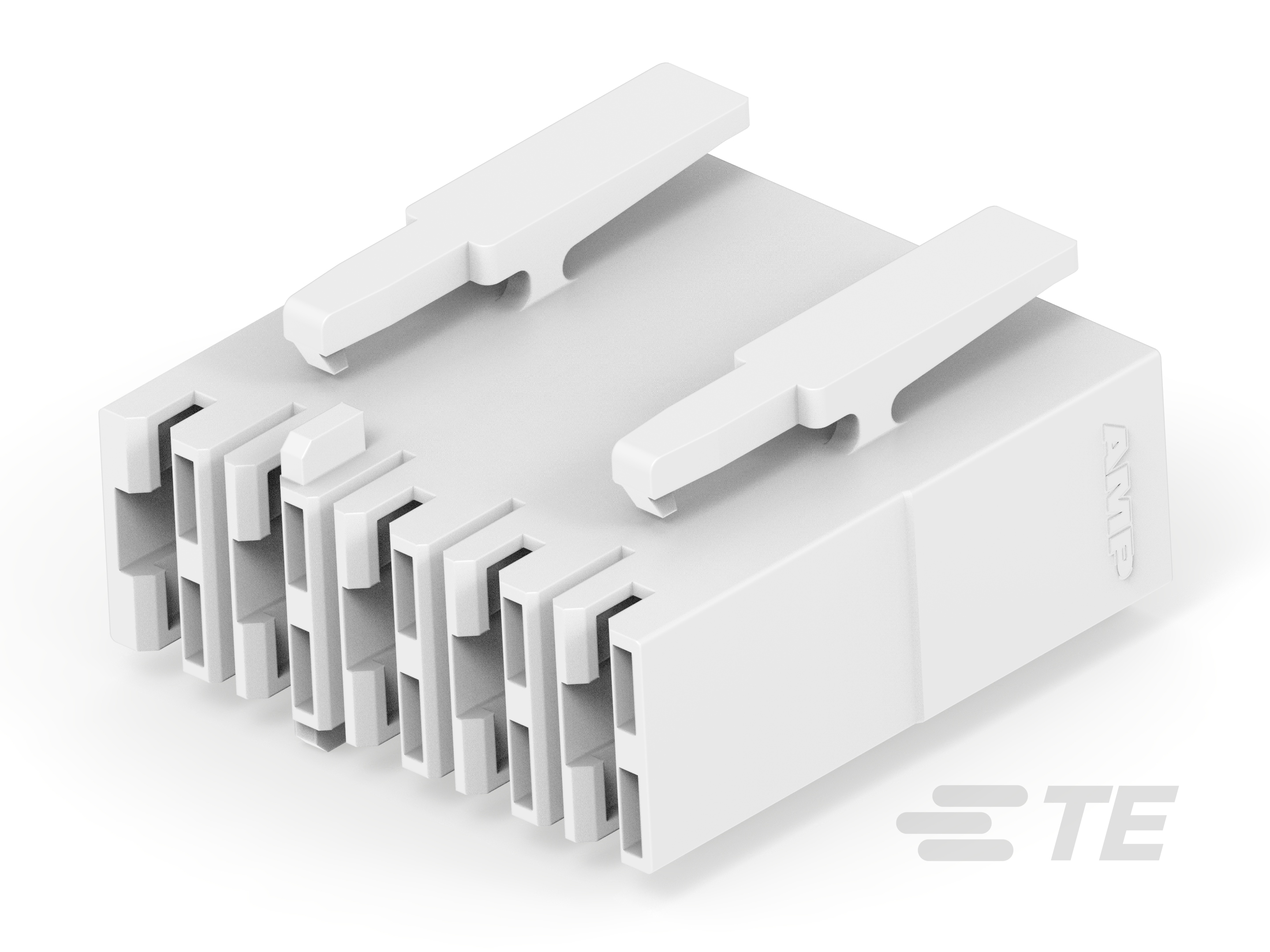

Housing, Plug, Wire-to-Board, 5 Position, 5 mm [.197 in] Centerline, Crimp, 1 Row, Natural, Wire & Cable, Power & Signal, RAST 5
2371464-5
Housing, Plug, Wire-to-Board, 5 Position, 5 mm [.197 in] Centerline, Crimp, 1 Row, Natural, Wire & Cable, Power & Signal, RAST 5
-
- RAST
- RAST 5
- TE 内部编号 2371464-5
- TE 内部产品描述 5P, RAST5 P-LOCK HSG, INNER SLOT
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 5
-
中心线（间距） : 5 mm [ .197 in ]
文档
产品图纸
- POSITIVE LOCK HSG, INNER SLOT MKIII, .250 SERIES ENG_CD_2371464_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2371464-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2371464-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2371464-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2371464-5_A.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-143029_C2.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_12.pdf 英文版本
Product And Material Test Reports
- 2238136-2 2371464-2 2371464-2 2238135-2 2371464-2 2238136-2 2371464-3 2371464-3 2238136-2 2371464-4 2371464-4 2238136-2 2371464-5 2371464-5 2238135-2 2371464-5 2238136-2 2371466-2 2371466-3 2371466-4 2371673-5 ENG_PMTR_502-160165_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
端接特性
-
线缆端接方法 : 压接
机械附件
-
锁销之间腔数 : 1 + 2, 4 + 5
-
壳体内的端子定位器类型 : 锁定枪
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : GWT 750°C（无火焰）
-
UL 阻燃性等级 : UL 94V-0
