2344360-1

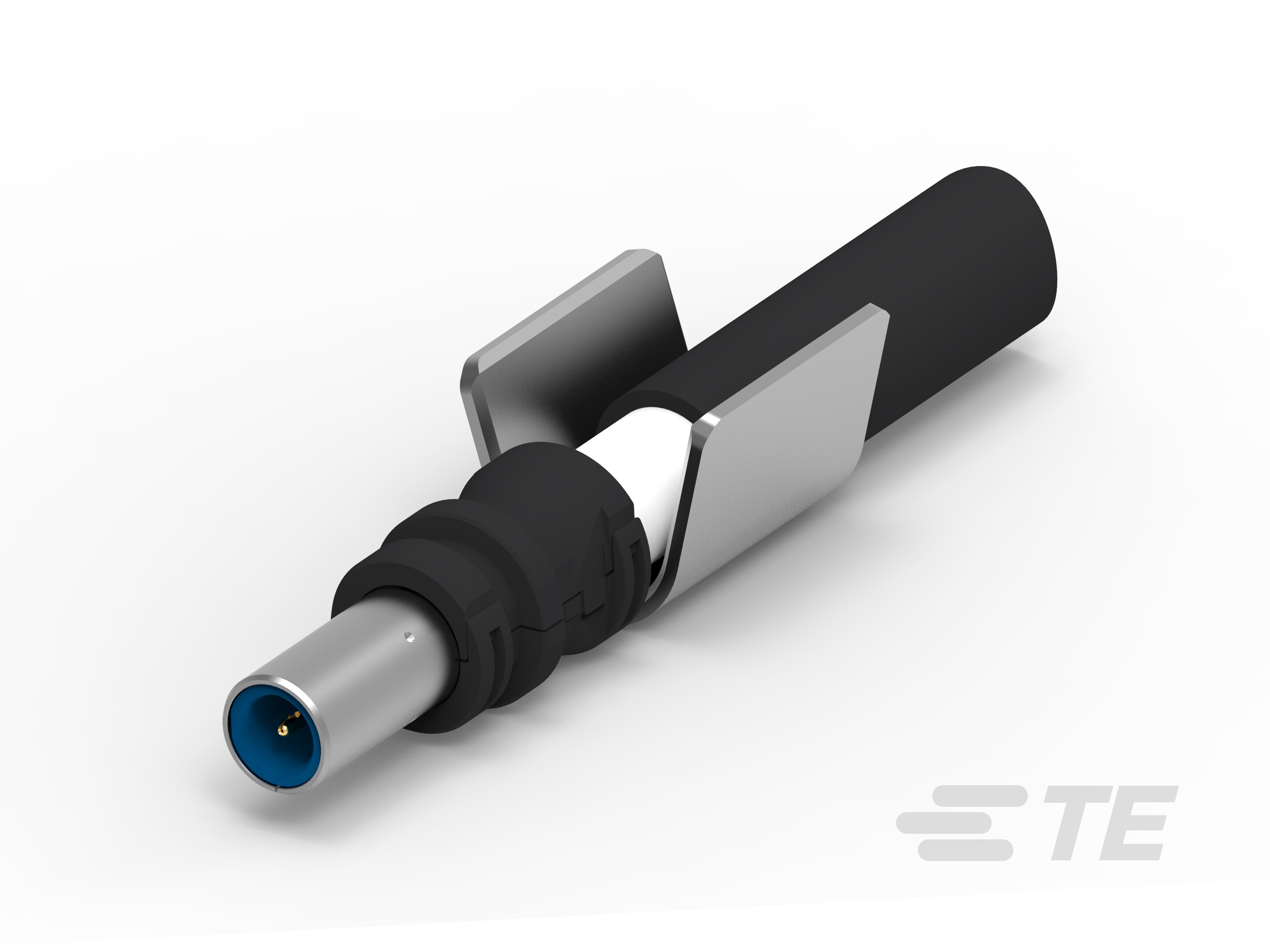

Cable-to-Cable, 180° Cable Exit, 1 Position, Housing for Male Terminals, Crimp, Signal, FAKRA RF Connector System, Data Connectivity Housings
2344360-1
Cable-to-Cable, 180° Cable Exit, 1 Position, Housing for Male Terminals, Crimp, Signal, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2344360-1
- TE 内部产品描述 CABLE ASM, INLINE MALE, FAKRA
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 1
-
屏蔽 : 否
文档
产品图纸
- TERMINAL, UNASSEMBLED, MALE, 180 DEGREE, FAKRA ENG_CD_2344360_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2344360-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2344360-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2344360-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2344360-1_A.3d_stp.zip 英文版本
产品规格
- FAKRA-Compliant Next Generation Unsealed Inline Connector Product Specification ENG_SS_108-32137_B1.pdf 英文版本
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 端子上
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
行数 : 1
-
位数 : 1
主体特性
-
出线角度 : 180°
接触件特性
-
接合插针直径 : .5 mm [ .02 in ]
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
电缆类型 : RG 58
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
