2315977-2

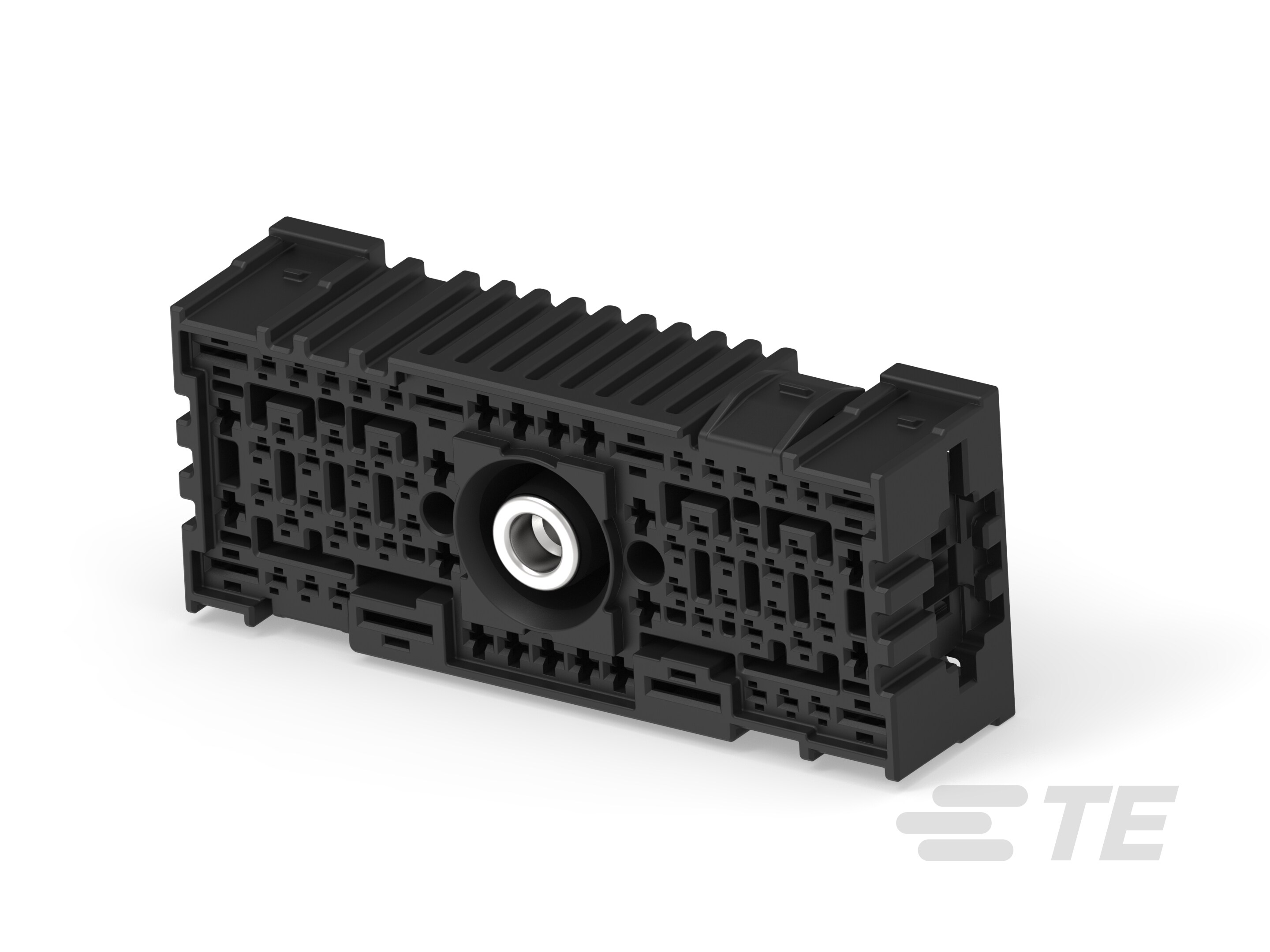

69 Position Housing, Housing for Female Terminals, 4.5 mm [.17 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging)
2315977-2
69 Position Housing, Housing for Female Terminals, 4.5 mm [.17 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging)
- TE 内部编号 2315977-2
- TE 内部产品描述 HYB 69P PLUG ASSY CODE1
-
位数 : 69
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.5 | 2.8 | 6.3 | 9.5
-
对接公端宽度 (in): .11 | .25 | .375 | .6
-
中心线（间距） : 4.5 mm [ .17 in ]
-
可密封 : 否
文档
产品图纸
- MCP1.5/ MCP2.8/ MCP6.3/ MCON9.5 HYB 69P PLUG ASSY ENG_CD_2315977_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2315977-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2315977-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2315977-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2315977-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61427_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 69
-
行数 : 6
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): 1.5 | 2.8 | 6.3 | 9.5
-
对接公端宽度 (in): .11 | .25 | .375 | .6
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4.5 mm [ .17 in ]
尺寸
-
连接器高度 : 43.1 mm [ 1.69 in ]
-
产品长度 : 101.6 mm [ 4 in ]
-
行间距 : 5.5 mm [ .21 in ]
-
产品宽度 : 32.95 mm [ 1.29 in ]
其他
-
能够保证连接器位置 : 否
