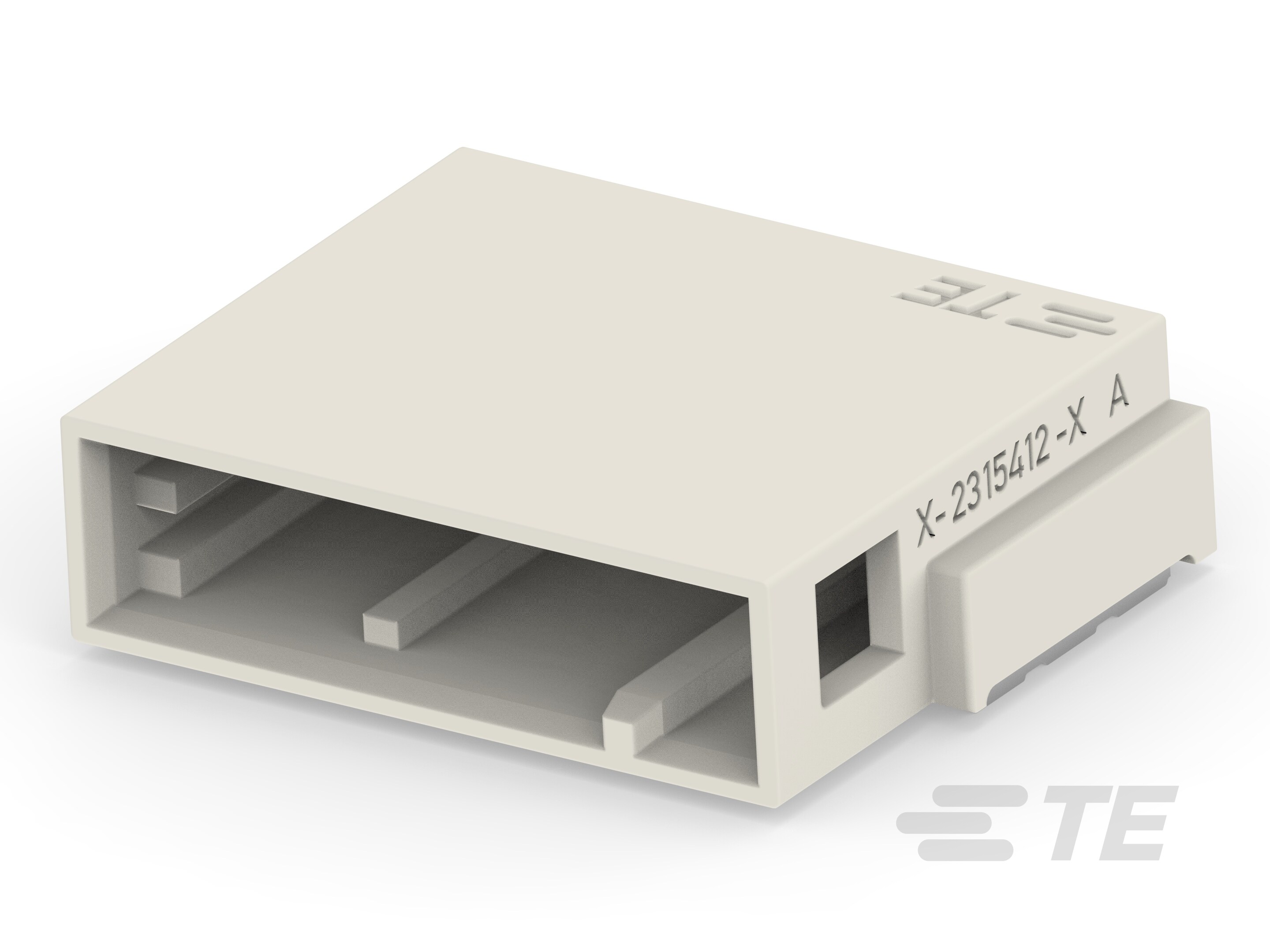

2315411-2
Horizontal, Wire-to-Board, 8 Position, 1 Rows, 1.8mm [.07in] Centerline, Tin (Sn), Printed Circuit Board, 3A Contact Current Rating (Max), Signal
2315411-2
Horizontal, Wire-to-Board, 8 Position, 1 Rows, 1.8mm [.07in] Centerline, Tin (Sn), Printed Circuit Board, 3A Contact Current Rating (Max), Signal
- TE 内部编号 2315411-2
- TE 内部产品描述 8POS,TAB0.5X0.4,HDR ASSY,90DEG,COD B
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 3
文档
产品图纸
- 8pos NanoMQS 90deg SMD, Assembly ENG_CD_2315411_A10.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2315411-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2315411-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2315411-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2315411-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94871_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : B
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 3
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
电路应用 : Signal
