2300892-1

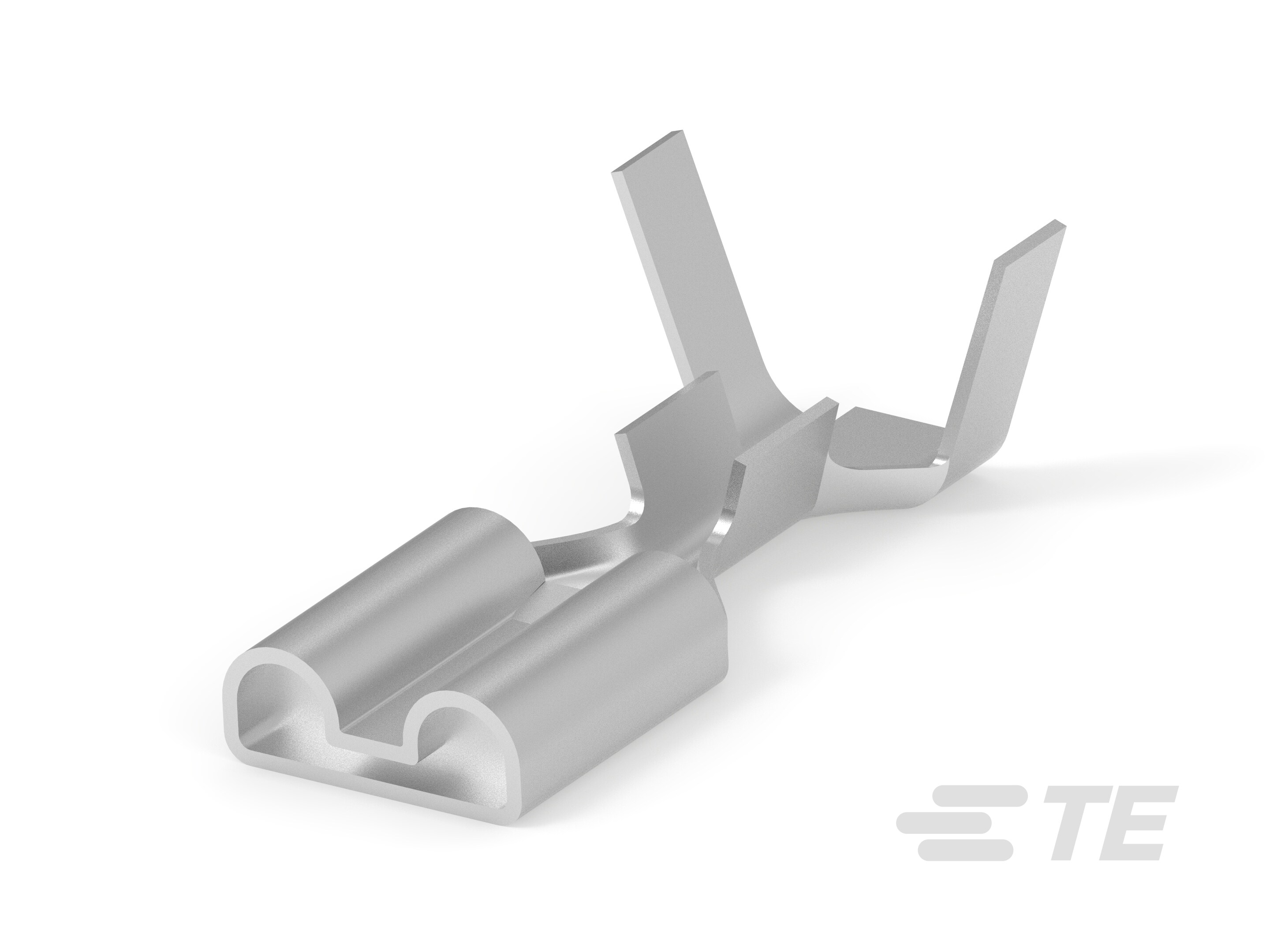

Receptacle Terminal, 18 AWG, .85 mm² Wire, 6.3 mm Tab Width, Tin (Sn), .8 mm Tab Thickness, Terminates To Wire, -40 – 105 °C [-40 – 221 °F]
2300892-1
Receptacle Terminal, 18 AWG, .85 mm² Wire, 6.3 mm Tab Width, Tin (Sn), .8 mm Tab Thickness, Terminates To Wire, -40 – 105 °C [-40 – 221 °F]
- TE 内部编号 2300892-1
- TE 内部产品描述 250 FASTON REC CONT DOUBLE
-
端子类型 : 母端
-
线径 (AWG): 18
-
线径 (mm²): .85
-
对接公端宽度 (mm): 6.3
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 250 FASTON REC CONT DOUBLE ENG_CD_2300892_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2300892-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2300892-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2300892-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2300892-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-61026_A1.pdf 英文版本
- 产品规格 ENG_SS_108-61108_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
接触件特性
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 (mm): 6.3
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 (mm): .8
端接特性
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 18
-
线径 (mm²): .85
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
端子传导 : 25 – 40 A（正常功率）
