2286691-6

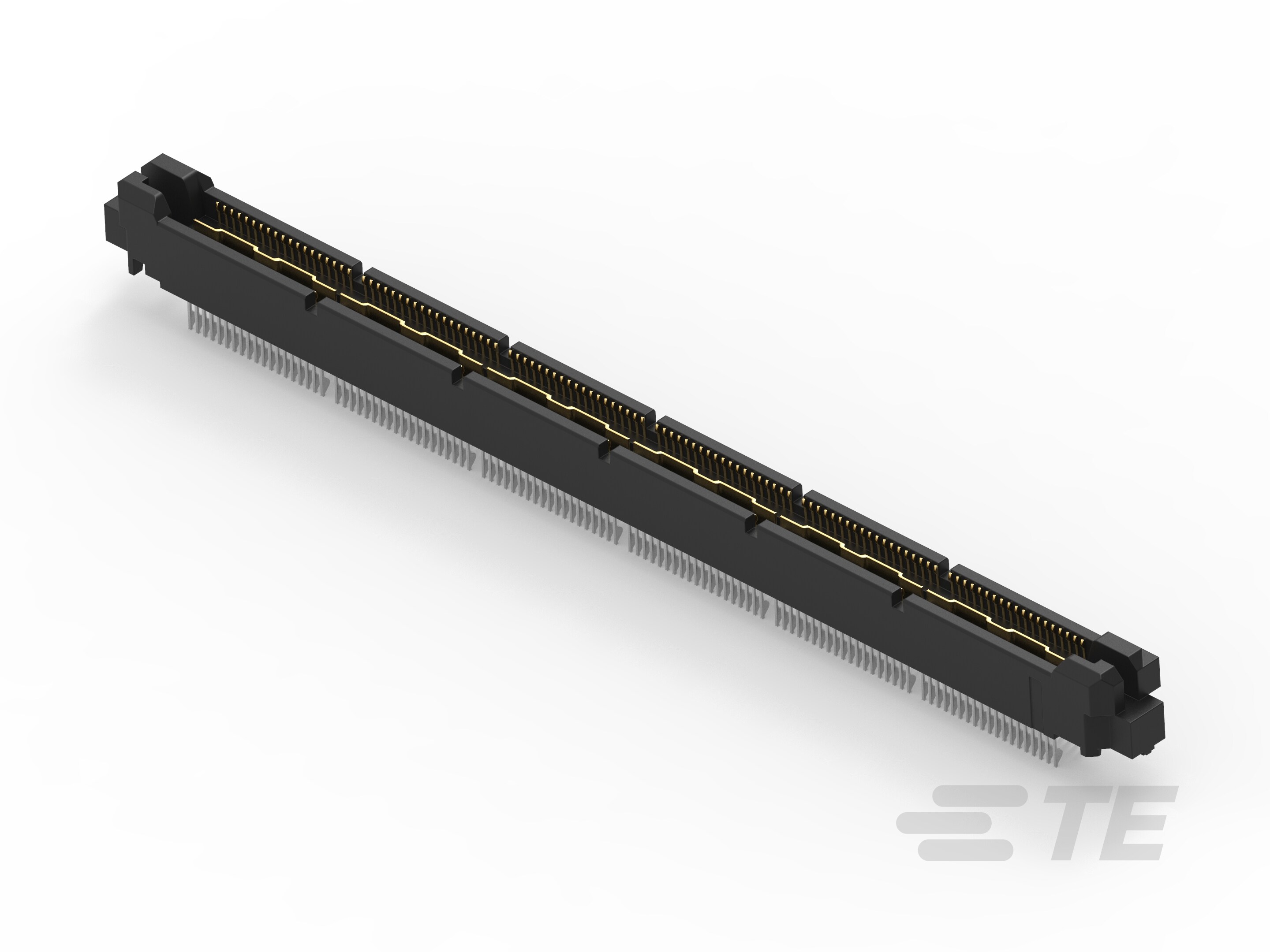

PCB Mount Header, Right Angle, Board-to-Board, 228 Position, .64 mm [.025 in] Centerline, Gold (Au) / Gold Flash, Surface Mount, Signal, Black
2286691-6
PCB Mount Header, Right Angle, Board-to-Board, 228 Position, .64 mm [.025 in] Centerline, Gold (Au) / Gold Flash, Surface Mount, Signal, Black
- TE 内部编号 2286691-6
- TE 内部产品描述 MICT,R/APLUG,228,ASY,.025,.062, STNDOFFS
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 直角
-
连接器系统 : 板对板
-
位数 : 228
-
中心线（间距） : .64 mm [ .025 in ]
文档
产品图纸
- PLUG ASSEMBLY, RIGHT ANGLE, .025[0.64] CENTER LINE, .062[1.57] PCB, MICTOR ENG_CD_2286691_A_2286691_c.dwg.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2286691-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2286691-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2286691-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2286691-6_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13088_C_114-13088.pdf 英文版本
- 产品规格 ENG_SS_108-1422_F.pdf 英文版本
- 合格检测报告 ENG_SS_501-252_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
板对板配置 : 平行
-
PCB 安装方向 : 直角
-
位数 : 228
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au), 镀金
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 11.5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准类型 : 极化
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 不带
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : .64 mm [ .025 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Box, Tube
