2278584-2

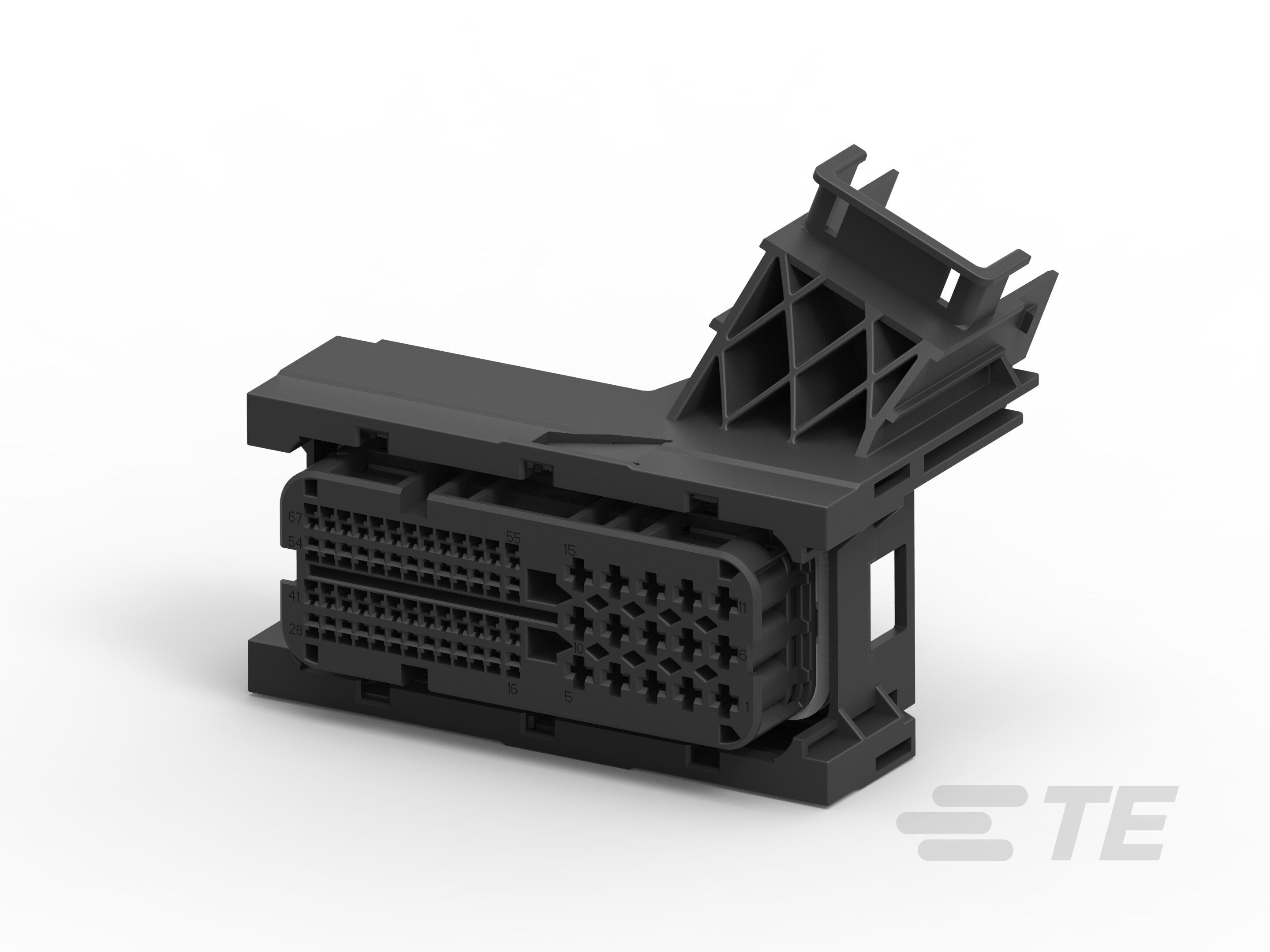

67 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.5 mm / 5.5 mm [.1 in / .22 in] Centerline, Sealable, MCON Interconnection System
2278584-2
67 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.5 mm / 5.5 mm [.1 in / .22 in] Centerline, Sealable, MCON Interconnection System
-
- MCON 互连系统
- TE 内部编号 2278584-2
- TE 内部产品描述 67 POS,MIXED,REC HSG,ASSY,SEALED TYPE45
-
位数 : 67
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): 1.2, 2.8
-
对接公端宽度 (in): .047, .11
-
连接器系统 : 线到板
-
中心线（间距） (mm): 2.5, 5.5
-
中心线（间距） (in): .1, .22
文档
产品图纸
- 67 POS,MIXED,REC HSG,ASSY,SEALED ENG_CD_2278584_A6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2278584-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2278584-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2278584-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2278584-2_A.3d_stp.zip 英文版本
产品规格
- 工程规范 ENG_SS_114-101036_A1.pdf 英文版本
- ENG_SS_108-101374_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 67
-
位数 : 67
-
行数 : 4
电气特征
-
工作电压 (VAC): 14
-
标称电压架构 (V): 16
主体特性
-
出线角度 : 180°, 45°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm, 2.8mm
-
对接公端宽度 (mm): 1.2, 2.8
-
对接公端宽度 (in): .047, .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 2.5, 5.5
-
中心线（间距） (in): .1, .22
尺寸
-
连接器高度 : 42.8 mm [ 1.68 in ]
-
产品长度 : 82.25 mm [ 3.23 in ]
-
行间距 (mm): 3, 6.85
-
行间距 (in): .12, .27
-
产品宽度 : 35.85 mm [ 1.41 in ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 48
-
封装方法 : Box
