2236700-1

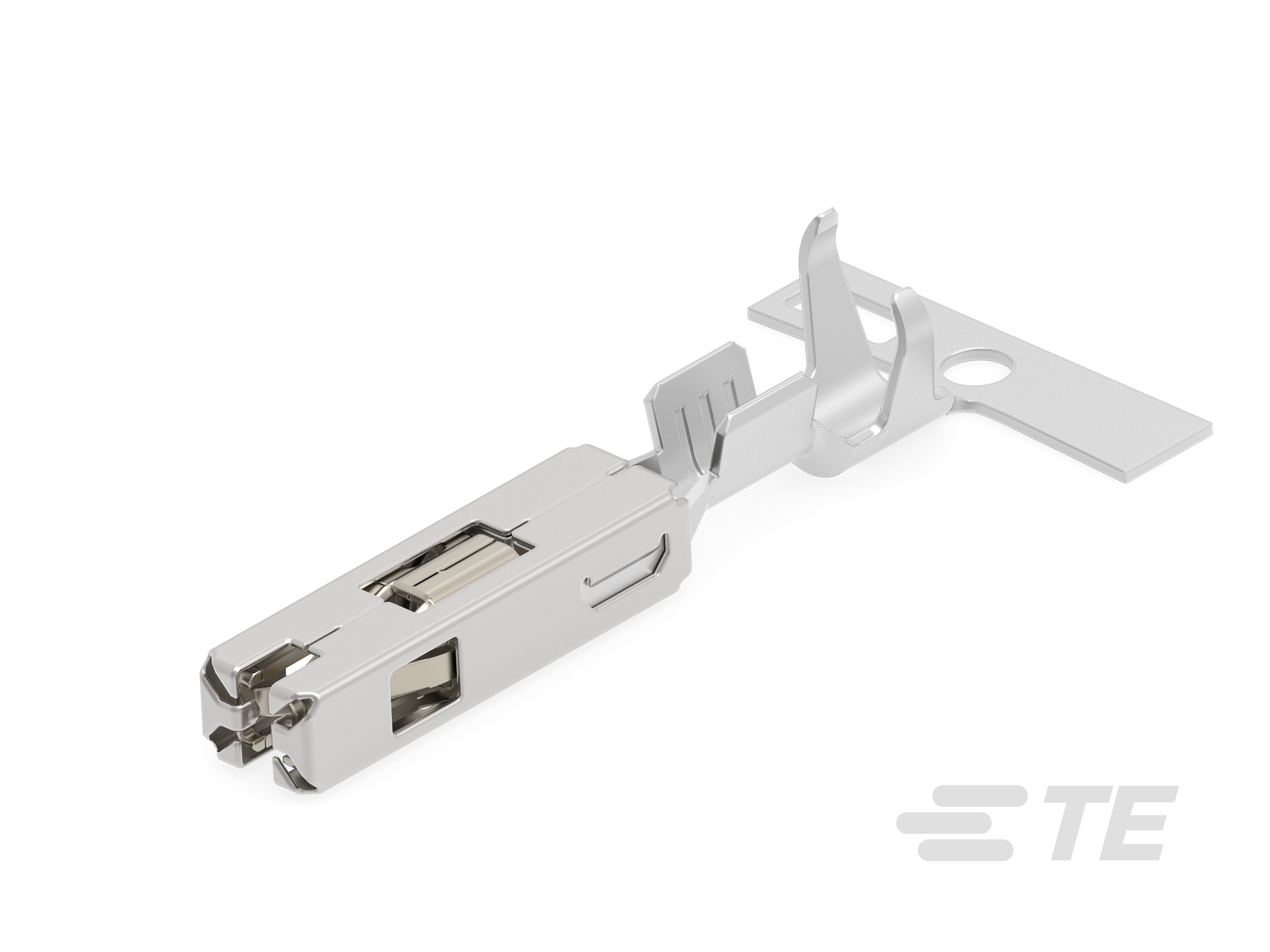

Receptacle Terminal, 20 – 17 AWG, .5 – 1 mm² Wire, 1.5 mm [.06 in] Tab Width, Gold (Au), .8 mm [.031 in] Tab Thickness, Terminates To Wire

1.5MM SFC,CONTACT-2236700-1

2236700-1

Receptacle Terminal, 20 – 17 AWG, .5 – 1 mm² Wire, 1.5 mm [.06 in] Tab Width, Gold (Au), .8 mm [.031 in] Tab Thickness, Terminates To Wire

  • TE 内部编号 2236700-1
  • TE 内部产品描述 1.5MM SFC,CONTACT

  • 端子类型 : 母端

  • 线径 (AWG): 20 – 17

  • 线径 (mm²): .5 – 1

  • 对接公端宽度 : 1.5 mm [ .06 in ]

  • 接触面电镀 : 金 (Au)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

接触件特性

  • 端子制造 : 冲压成形

  • 端子大小 : 1.5mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 12

  • 端子类型 : 母端

  • 对接公端宽度 : 1.5 mm [ .06 in ]

  • 接触面电镀 : 金 (Au)

  • 对接公端厚度 : .8 mm [ .031 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 2.4 mm [ .094 in ]

  • 线径 (AWG): 20 – 17

  • 线径 (mm²): .5 – 1

  • 公端长度 : 21.5 mm [ .846 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 150 °C [ 302 °F ]

  • 工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]

包装特性

  • 封装数量 : 4500

  • 封装方法 : Reel

其他

  • 端子传导 : 0 – 24 A（低功率）
