2112668-1

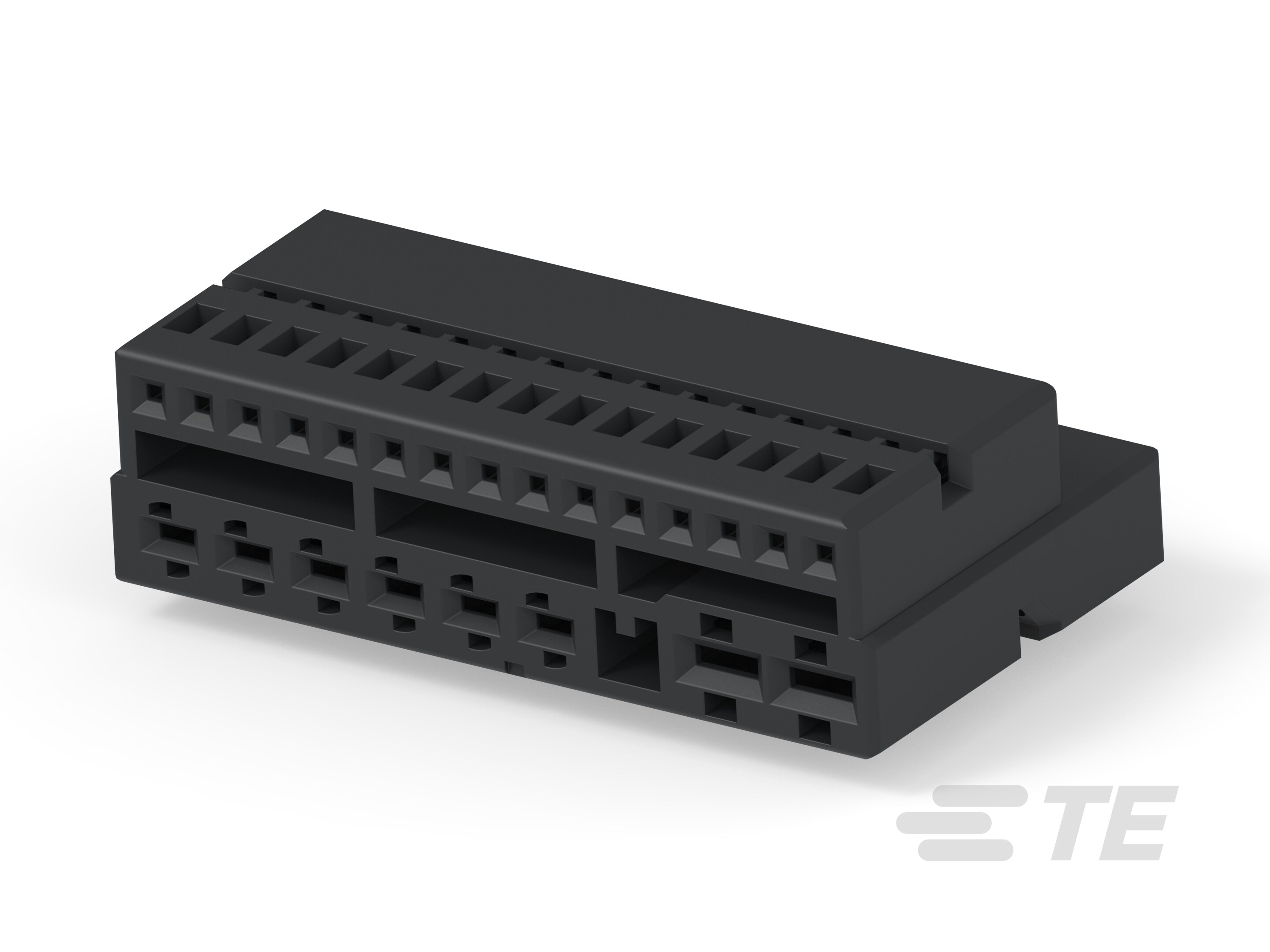

23 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 2.5 mm / 4 mm / 5 mm [.098 in / .157 in / .197 in] Centerline, Black

23POS MIXED MQS REC-2112668-1

2112668-1

23 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Wire, 2.5 mm / 4 mm / 5 mm [.098 in / .157 in / .197 in] Centerline, Black

    • MQS
  • TE 内部编号 2112668-1
  • TE 内部产品描述 23POS MIXED MQS REC

  • 位数 : 23

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 (mm): 1.2, 2.8

  • 对接公端宽度 (in): .11, .47

  • 连接器系统 : 线到板, 线到线

  • 中心线（间距） (mm): 2.5, 4, 5

  • 中心线（间距） (in): .098, .157, .197

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到板, 线到线

  • 可密封 : 否

  • 主要锁定特性 : 外壳集成

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 23

  • 行数 : 2

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .63mm, 1.5mm, 2.8mm

  • 对接公端宽度 (mm): 1.2, 2.8

  • 对接公端宽度 (in): .11, .47

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 端子位置保证 : 否

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT GF10

  • 中心线（间距） (mm): 2.5, 4, 5

  • 中心线（间距） (in): .098, .157, .197

尺寸

  • 连接器高度 : 23.3 mm [ .917 in ]

  • 产品长度 : 40.6 mm [ 1.6 in ]

  • 产品宽度 : 11.7 mm [ .46 in ]

  • 行间距 : 6.6 mm [ .26 in ]

操作/应用

  • 符合自动化指南 : 通过增加设置工作量/限制处理速度，KOMAX 将根据版本 5 自动插入元件

  • 电路应用 : 电源和信号

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
