2081361-1

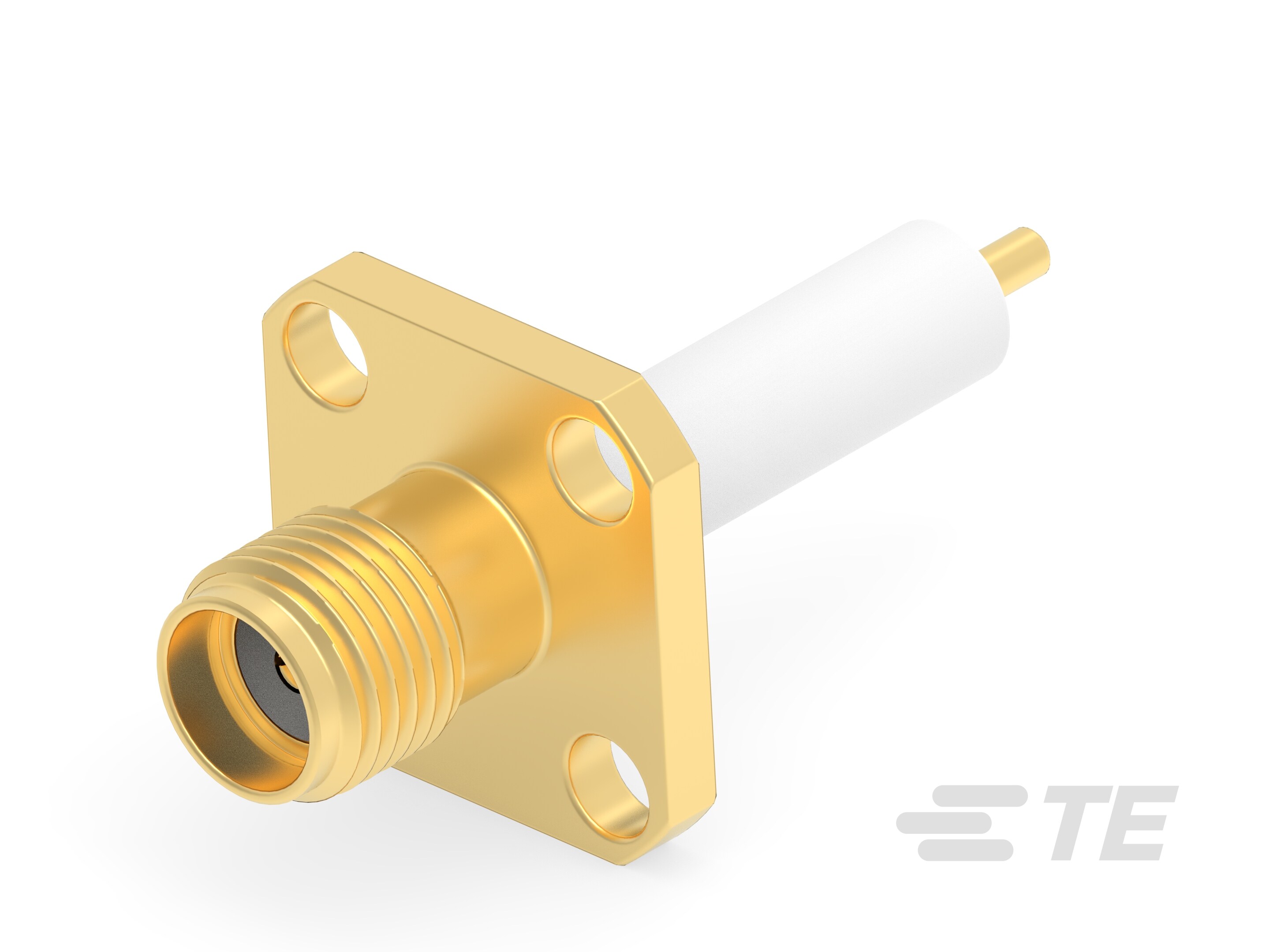

SMA Connector, Receptacle, 50 ohm, Screw, 0 – 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, -55 – 125 °C [-67 – 257 °F]

SMA,RECEPTACLE,18GHZ,STR,FLANGE-2081361-1

2081361-1

SMA Connector, Receptacle, 50 ohm, Screw, 0 – 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, -55 – 125 °C [-67 – 257 °F]

  • TE 内部编号 2081361-1
  • TE 内部产品描述 SMA,RECEPTACLE,18GHZ,STR,FLANGE

  • 射频接口 : SMA

  • 射频连接器种类 : 母端

  • 阻抗 (Ω): 50

  • 射频连接器耦合机制 : 螺丝

  • 工作频率 (GHz): 0 – 18

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 射频接口 : SMA

  • 射频连接器种类 : 母端

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体底板材料 : 镍

  • 电缆连接器方向 : 直式

  • 主体材料 : 不锈钢

  • 主体材料表面涂层 : 电镀

  • 主体电镀材料 : 金

接触件特性

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 铍铜合金

端接特性

  • PCB 端接方法 : 通孔 - 螺钉

  • 线缆端接方法 : 螺钉

机械附件

  • 射频连接器耦合机制 : 螺丝

  • 连接器安装类型 : 面板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 不带

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : Signal

  • 工作频率 (GHz): 0 – 18

包装特性

  • 封装方法 : 袋和盒

其他

  • 电介质材料 : PTFE
