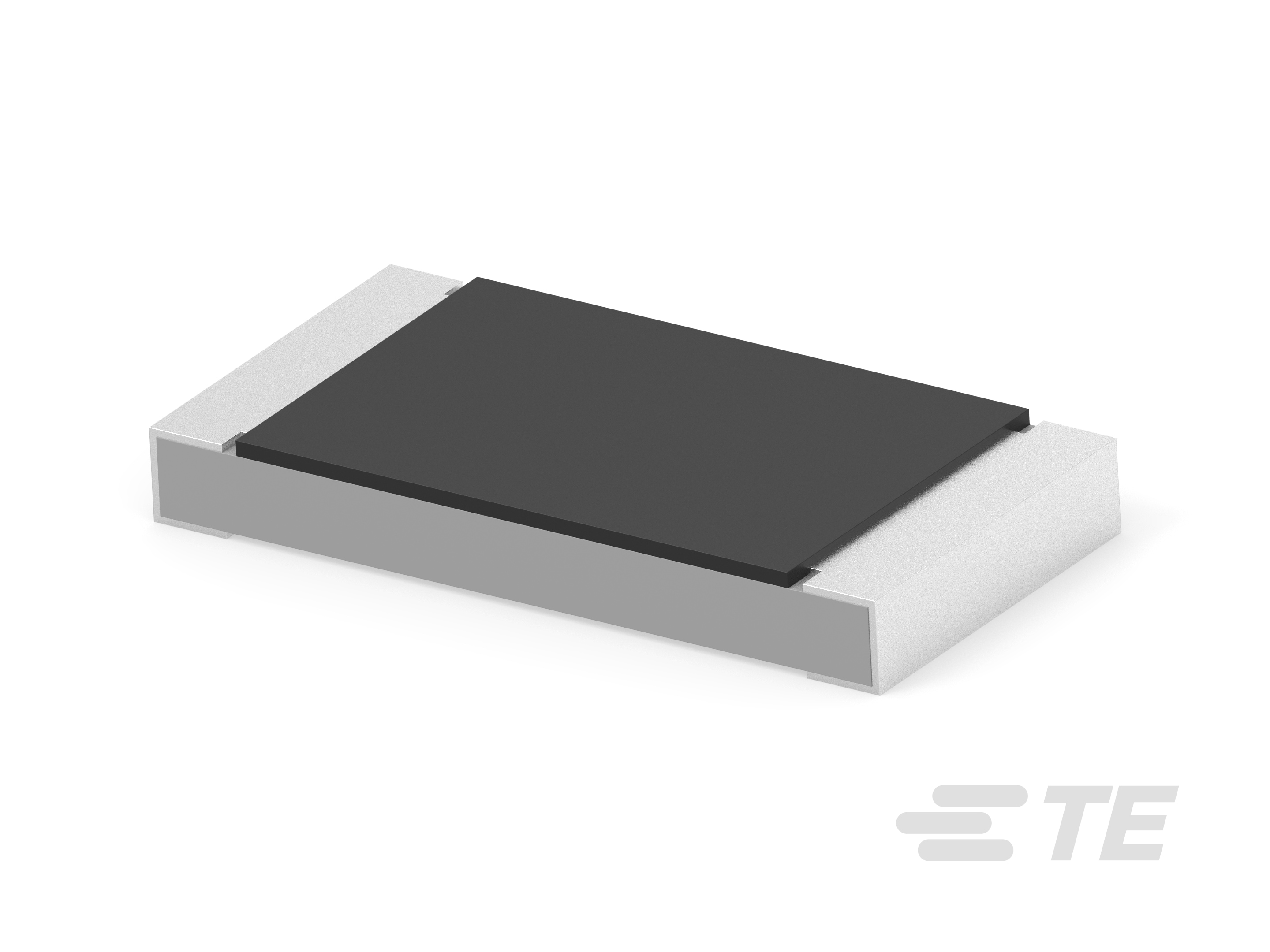

RLC73K2HR105FTDF
.105 ohm, Surface Mount Current Sensing Resistor, Thick Film, 2010, .75 W, 1 %, ±200 ppm/°C, Solder, 2 Terminations, .6 mm [.024 in] Height, CGS RLC73
RLC73K2HR105FTDF
.105 ohm, Surface Mount Current Sensing Resistor, Thick Film, 2010, .75 W, 1 %, ±200 ppm/°C, Solder, 2 Terminations, .6 mm [.024 in] Height, CGS RLC73
-
- CGS
- CGS RLC73
- TE 内部编号 2-2176595-7
- TE 内部产品描述 RLC73K 2H R105 1% 1K RL
-
电阻值 (Ω): .105
-
电阻器类型 : 电流传感电阻器
-
元件类型 : 厚膜
-
封装尺寸代码 : 2010
-
额定功率 (W): .75
文档
产品图纸
- SMD LOW OHMIC CURRENT SENSE RESISTORS TYPE RLC73 2010 SERIES ENG_CD_2176595_BA.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2176595-7_BA.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2176595-7_BA.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2176595-7_BA.3d_stp.zip 英文版本
- ENG_CVM_CVM_2-2176595-7_BA.2d_dxf.zip 英文版本
数据表/目录页
- SMD Low Ohmic - Current Sense Resistors - Type RLC73 Series ENG_DS_1773269-3_E1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电阻器类型 : 电流传感电阻器
-
元件类型 : 厚膜
-
封装尺寸代码 : 2010
结构特性
-
电阻器数量 : 1
电气特征
-
电阻值 (Ω): .105
-
额定功率 (W): .75
-
电阻等级 : 最多 1 kΩ
-
无源元件容差 (%): 1
端接特性
-
表面贴装电阻器端接类型 : 焊接
-
端接数量 : 2
尺寸
-
产品高度 : .6 mm [ .024 in ]
-
产品长度 : 5 mm [ .197 in ]
-
产品宽度 : 2.5 mm [ .098 in ]
使用环境
-
工组温度范围 (°C): -55 – 155
-
温度系数 (ppm/°C): ±200
包装特性
-
封装方法 : 卷带和卷轴
选择您想要保留的属性以查看类似产品。
