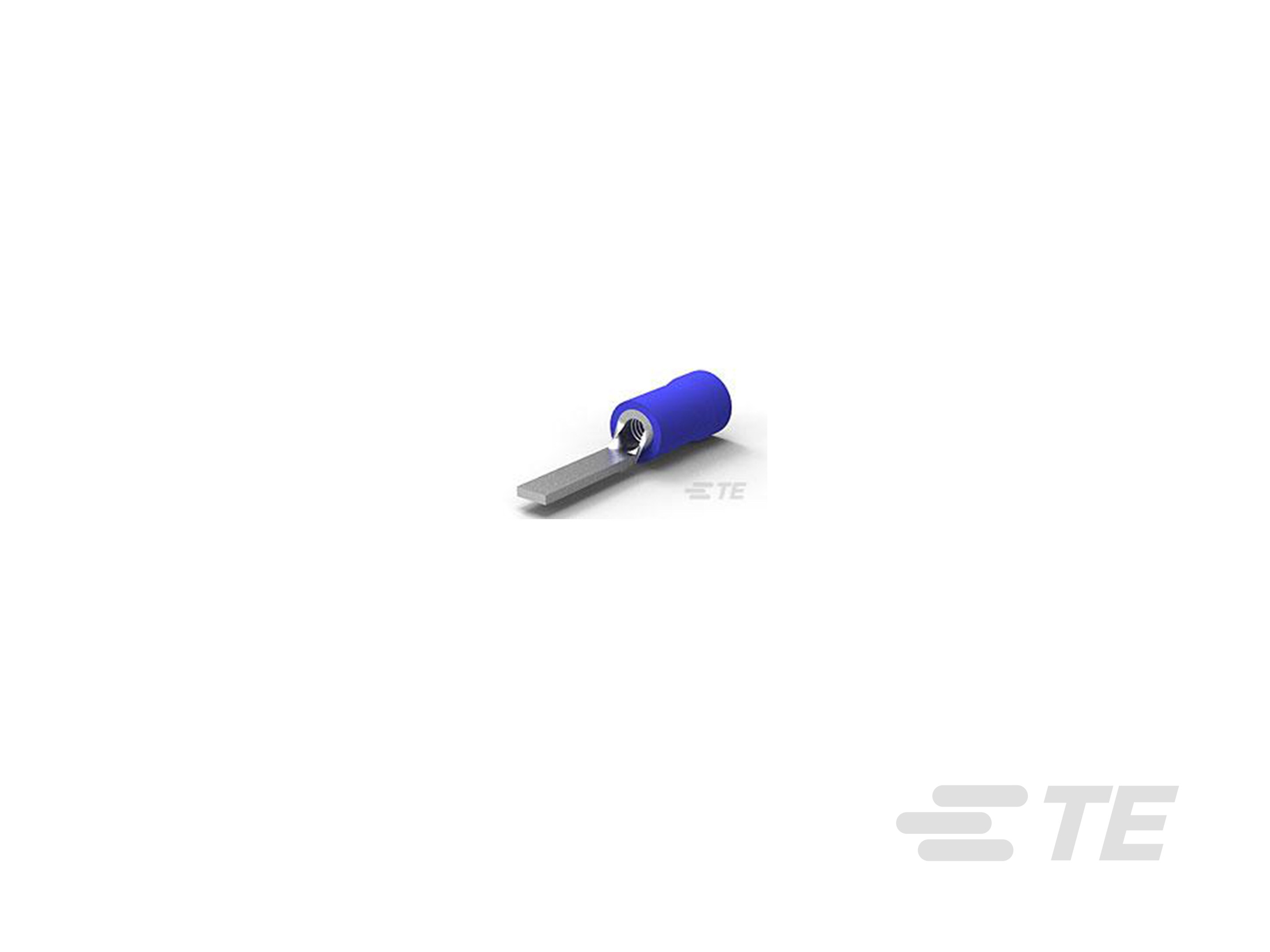

2-1856388-9
Crimp, .6 kV, Copper, Compression Crimp, Copper, Indoor, Copper, 16 – 16 AWG/kcmil Conductor, 1 – 2.6 mm² Conductor, Compression Connectors
2-1856388-9
Crimp, .6 kV, Copper, Compression Crimp, Copper, Indoor, Copper, 16 – 16 AWG/kcmil Conductor, 1 – 2.6 mm² Conductor, Compression Connectors
- TE 内部编号 2-1856388-9
- TE 内部产品描述 PGL 2,5-11 Bleu
- 别名 ID D53615-000 SIML-2-1856388-9
-
产品供货情况 : 全球
-
安装技术 : 压接
-
电压等级 (kV): .6
-
兼容导体材料 : 铜
-
压接类型 : 压缩压接
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1856388-9_O.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1856388-9_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1856388-9_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1856388-9_O.3d_stp.zip 英文版本
数据表/目录页
- STANDARD TERMINALS & SPLICES ENG_DS_EPP-3386_1906.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
安装技术 : 压接
结构特性
-
孔数 : 1
电气特征
-
电压等级 (kV): .6
主体特性
-
压缩压线筒类型 : 标准
-
导体类型 : 绞线
-
兼容导体材料 : 铜
-
主要产品材料 : 铜
-
面板端子材料 : 铜
接触件特性
-
压接类型 : 压缩压接
尺寸
-
压线筒长度 : 11.2 mm [ .441 in ]
-
接线片宽度 : 2.9 mm [ .114 in ]
-
接线片长度 : 22.2 mm [ .874 in ]
-
兼容导体直径范围 (AWG/kcmil): 16 – 16
-
兼容的导体截面范围 (mm²): 1 – 2.6
操作/应用
-
电源元件应用类型 : 室内
-
压缩连接器产品类型 : 终端盒
产品供货情况
-
产品供货情况 : 全球
其他
-
模具色码 : 蓝色
