1981878-1

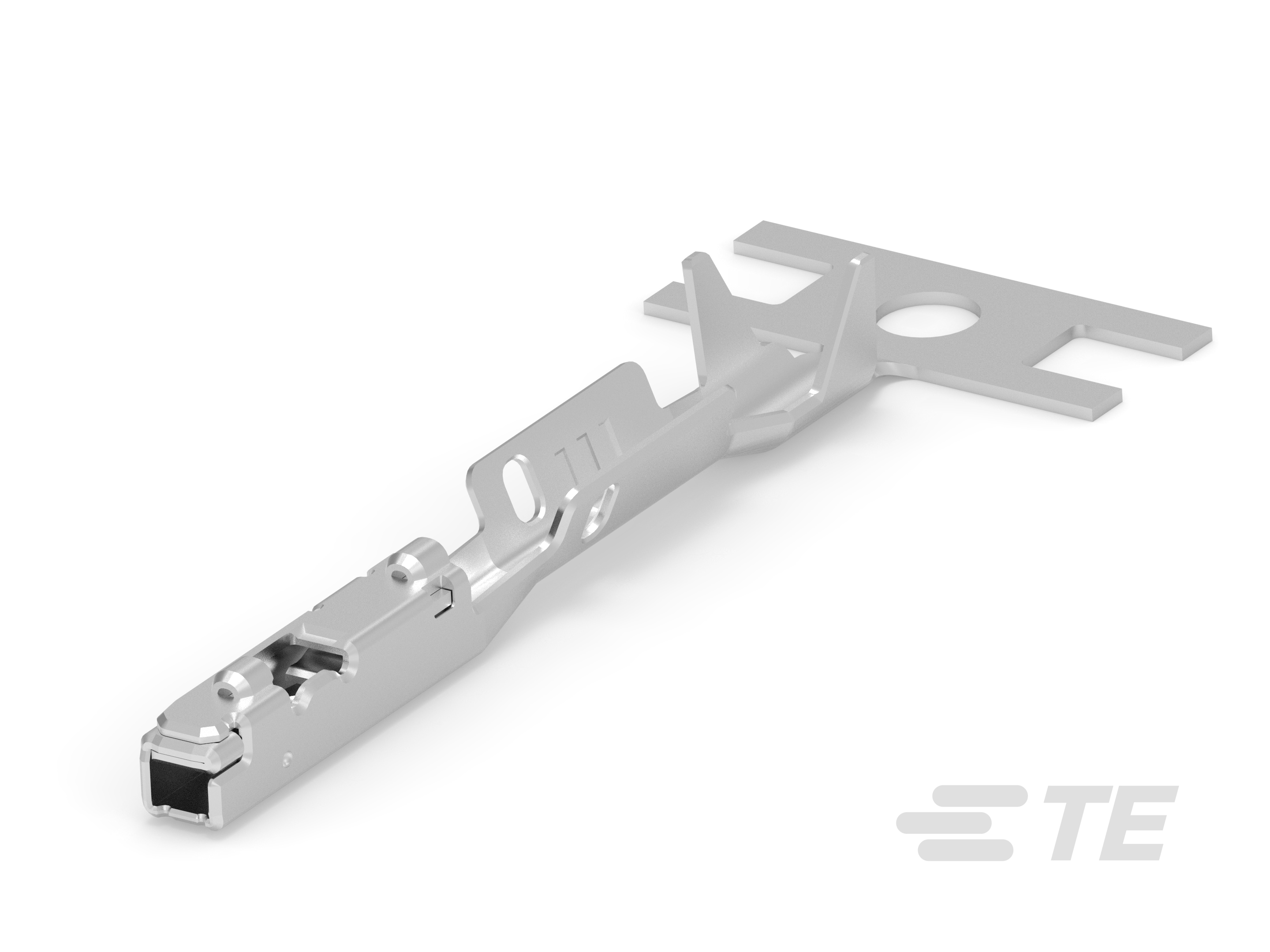

Receptacle Terminal, 24 AWG, .22 mm² Wire, .5 mm [.02 in] Tab Width, Tin (Sn), Sealable, .4 mm [.016 in] Tab Thickness, 0.50 Connector System
1981878-1
Receptacle Terminal, 24 AWG, .22 mm² Wire, .5 mm [.02 in] Tab Width, Tin (Sn), Sealable, .4 mm [.016 in] Tab Thickness, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 1981878-1
- TE 内部产品描述 0.5 SEALED RECEPTACLE CONTACT Sn
-
端子类型 : 母端
-
线径 (AWG): 24
-
线径 (mm²): .22
-
对接公端宽度 : .5 mm [ .02 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- SEALED 0.50 RECEPTACLE CONTACT Sn S-SIZE 日语
- SEALED 0.50 RECEPTACLE CONTACT Sn S-SIZE JPN_CD_1981878_1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1981878-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1981878-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1981878-1_E.3d_stp.zip 英文版本
- ENG_CVM_CVM_1981878-1_E.3d_igs.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5400_C.pdf 日语
- JPN_SS_114-5400_C.tif 日语
- ENG_SS_114-5400-1_C1.pdf 英文版本
- 产品规格 JPN_SS_108-78518-1_A1.pdf 日语
- JPN_SS_108-78518_A_108-78518.pdf 日语
- 合格检测报告 JPN_SS_501-78318_A1_501-78318.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-78252-1_A3.pdf 日语
- JPN_SS_411-78304_A.pdf 日语
- JPN_SS_411-78304_A.tif 日语
- ENG_SS_411-78252_A3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
主体特性
-
端子密封类型 : 系列密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .5mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : .5 mm [ .02 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.4 – 1.5 mm [ .05 – .06 in ]
-
线径 (AWG): 24
-
线径 (mm²): .22
-
公端长度 : 16.25 mm [ .64 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
包装特性
-
封装数量 : 11000
-
封装方法 : Reel
