1981469-1

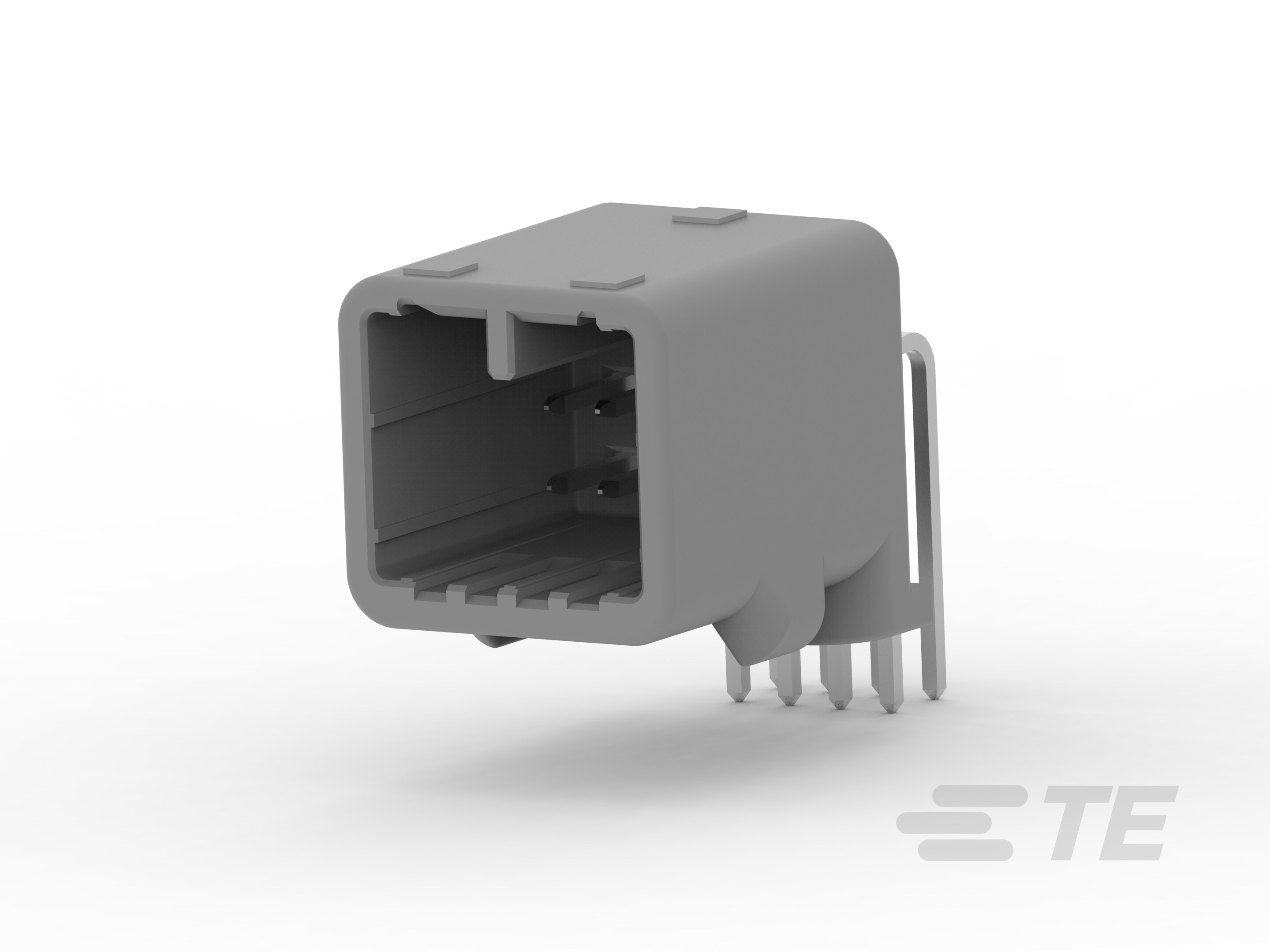

Horizontal, Wire-to-Board, 8 Position, 2 Rows, 2.2mm [.087in] Centerline, Tin (Sn), Printed Circuit Board, Gray, 0.64/025 Connector System
1981469-1
Horizontal, Wire-to-Board, 8 Position, 2 Rows, 2.2mm [.087in] Centerline, Tin (Sn), Printed Circuit Board, Gray, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1981469-1
- TE 内部产品描述 025 I/O CAP HSG ASSY 8P
- 所有 Signal Header (240)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 灰色
文档
产品图纸
- 0.64 SERIES CONNECTOR 8POSITION CAP HOUSING ASSEMBLY 日语
- 0.64 SERIES CONNECTOR 8POSITION CAP HOUSING ASSEMBLY JPN_CD_1981469_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1981469-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1981469-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1981469-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1981469-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5329_A1.tif 日语
- JPN_SS_114-5329_A1.pdf 日语
- JPN_SS_114-5329-1_A1.tif 日语
- JPN_SS_114-5329-1_A1.pdf 日语
- 合格检测报告 JPN_SS_501-5596_A2.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-5928_G5.pdf 英文版本
- JPN_SS_411-5928-1_G5.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合板端连接器 : 否
-
连接器产品类型 : 外壳
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 8
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
-
额定电压（最大值） (VDC): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
对接公端厚度 : .64 mm [ .025 in ]
-
对接公端宽度 : .64 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 24.5 mm [ .954 in ]
-
PCB 的外形高度 : 15.5 mm [ .61 in ]
-
PCB 厚度（建议） : 1.2 – 1.6 mm [ .047 – .063 in ]
-
连接器宽度 : 14.2 mm [ .555 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
