1827487-1

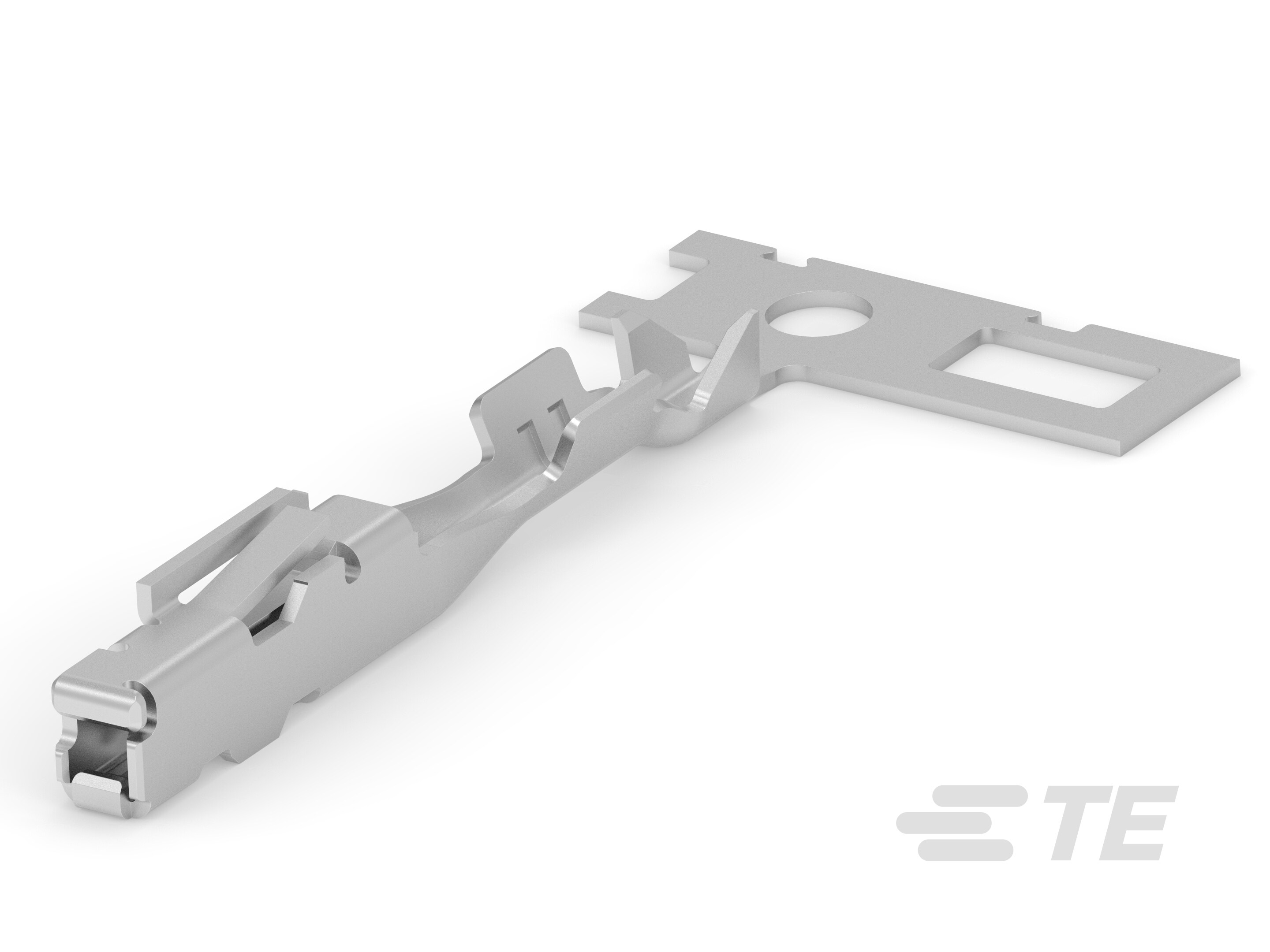

Receptacle Terminal, 28 – 26 AWG, .08 – .13 mm² Wire, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, 0.64/025 Connector System
1827487-1
Receptacle Terminal, 28 – 26 AWG, .08 – .13 mm² Wire, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1827487-1
- TE 内部产品描述 025 REC CONTACT TIN (SS)
-
端子类型 : 母端
-
线径 (AWG): 28 – 26
-
线径 (mm²): .08 – .13
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 0.64 SERIES CONNECTOR RECEPTACLE SS CONTACT JPN_CD_1827487_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1827487-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1827487-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1827487-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1827487-1_C.3d_stp.zip 英文版本
产品规格
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : .81 – 1.05 mm [ .032 – .041 in ]
-
线径 (AWG): 28 – 26
-
线径 (mm²): .08 – .13
-
公端长度 : 15.5 mm [ .61 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
