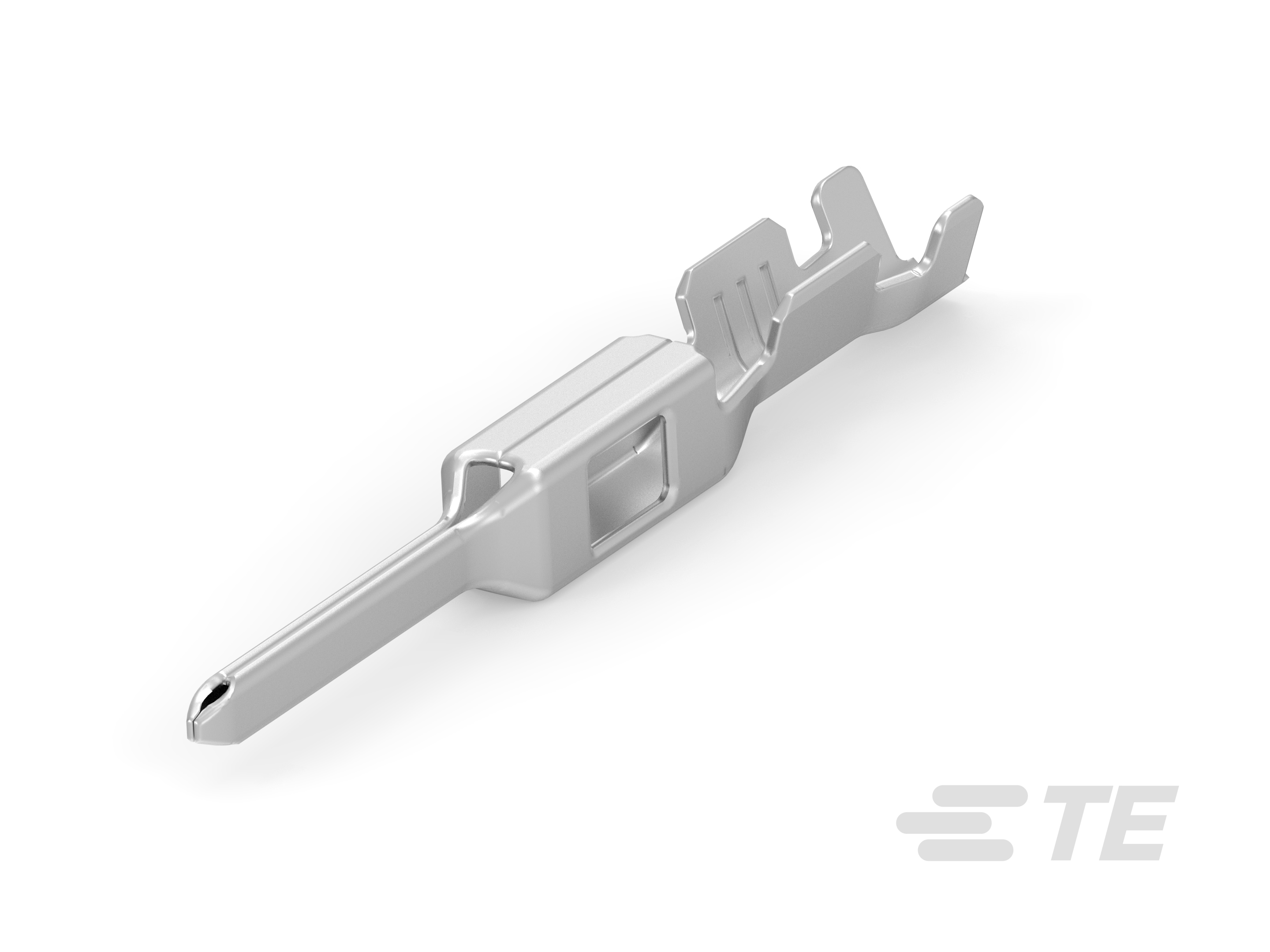

1488657-2
Tab Terminal, 18 – 20 AWG, .75 – .5 mm² Wire, .8 mm [.031 in] Tab Width, Tin (Sn), 1.5 mm [.059 in] Tab Thickness, Terminates To Wire
1488657-2
Tab Terminal, 18 – 20 AWG, .75 – .5 mm² Wire, .8 mm [.031 in] Tab Width, Tin (Sn), 1.5 mm [.059 in] Tab Thickness, Terminates To Wire
- TE 内部编号 1488657-2
- TE 内部产品描述 NG 1.5 M 18/20 F1-REEL UN/MAT-SEAL
-
端子类型 : 公端
-
线径 (AWG): 18 – 20
-
线径 (mm²): .75 – .5
-
对接公端宽度 : .8 mm [ .031 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- NEXT GENERATION 1.50mm MALE TERMINAL 英文版本
- NEXT GENERATION 1.50mm MALE TERMINAL ENG_CD_1488657_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1488657-2_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1488657-2_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1488657-2_F.3d_stp.zip 英文版本
- ENG_CVM_CVM_1488657-2_F.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13133_B.pdf 英文版本
- 产品规格 ENG_SS_108-2191_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-622_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
接触件特性
-
端子大小 : 1.5mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : .8 mm [ .031 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : 1.5 mm [ .059 in ]
端接特性
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 18 – 20
-
线径 (mm²): .75 – .5
-
公端长度 : 25.5 mm [ 1.003 in ]
操作/应用
-
与电线基础材料兼容 : 铜
