132102-1

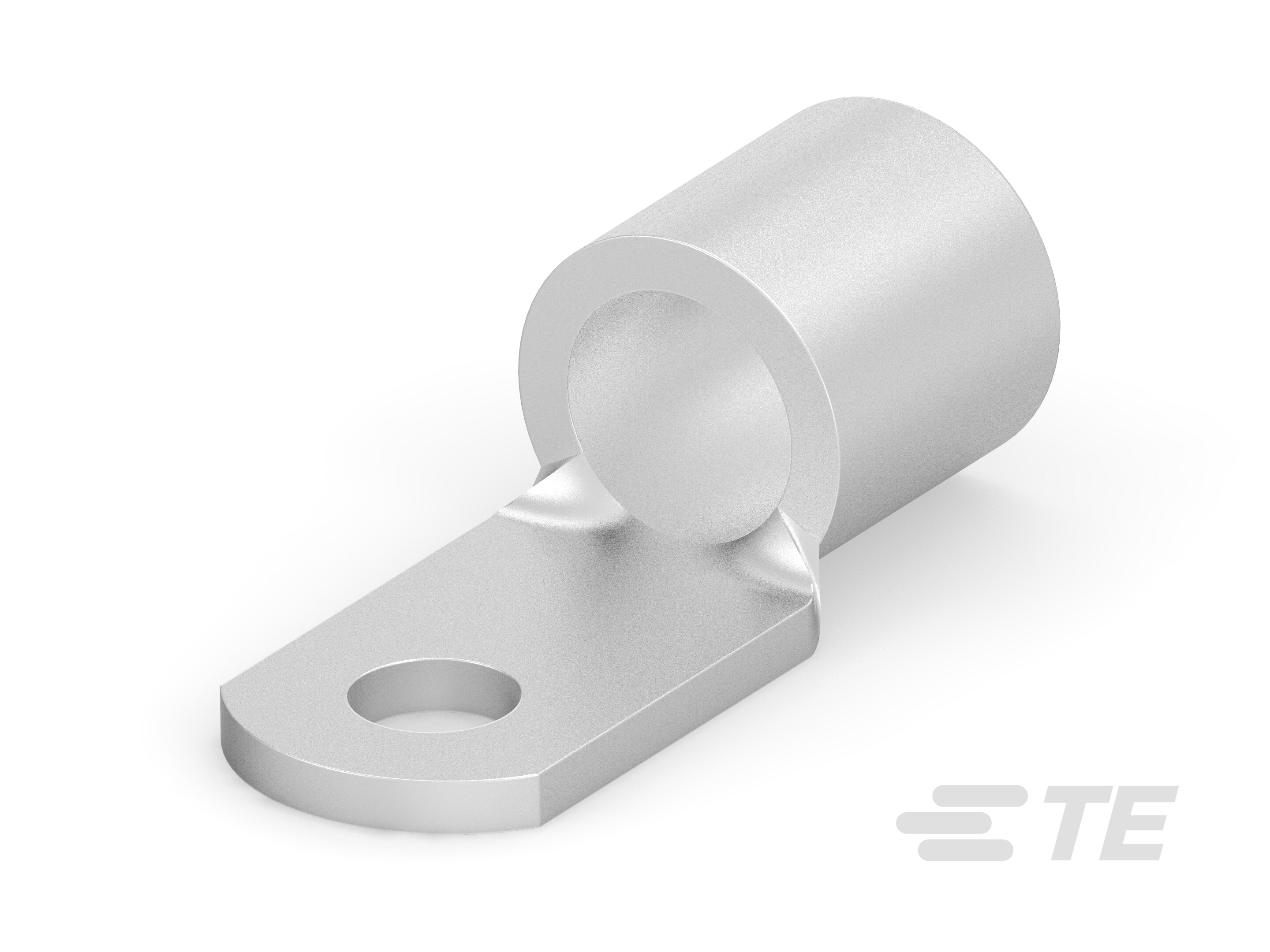

Closed Ring Tongue Terminal, 4 AWG, M5 Stud, 5.25 mm [.207 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
132102-1
Closed Ring Tongue Terminal, 4 AWG, M5 Stud, 5.25 mm [.207 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 132102-1
- TE 内部产品描述 SOLIS, RT, 4, M5
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 4
-
线径 (mm²): 16.8 – 26.7
-
线径 (CMA): 33100 – 52600
-
螺钉尺寸 : M5
文档
产品图纸
- SOLISTRAND TERMINAL RECTANGULAR, 4 AWG ENG_CD_132102_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_132102-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_132102-1_G.3d_stp.zip 英文版本
- ENG_CVM_CVM_132102-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_132102-1_G.2d_dxf.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M5
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 无
尺寸
-
线径 (AWG): 4
-
线径 (mm²): 16.8 – 26.7
-
线径 (CMA): 33100 – 52600
-
螺钉直径 : 5.25 mm [ .207 in ]
-
舌厚 : 1.78 mm [ .07 in ]
-
产品长度 : 30.8 mm [ 1.213 in ]
-
压线筒内径 : 7.64 mm [ .301 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
包装特性
-
封装方法 : 零散零件
