1-2486200-0

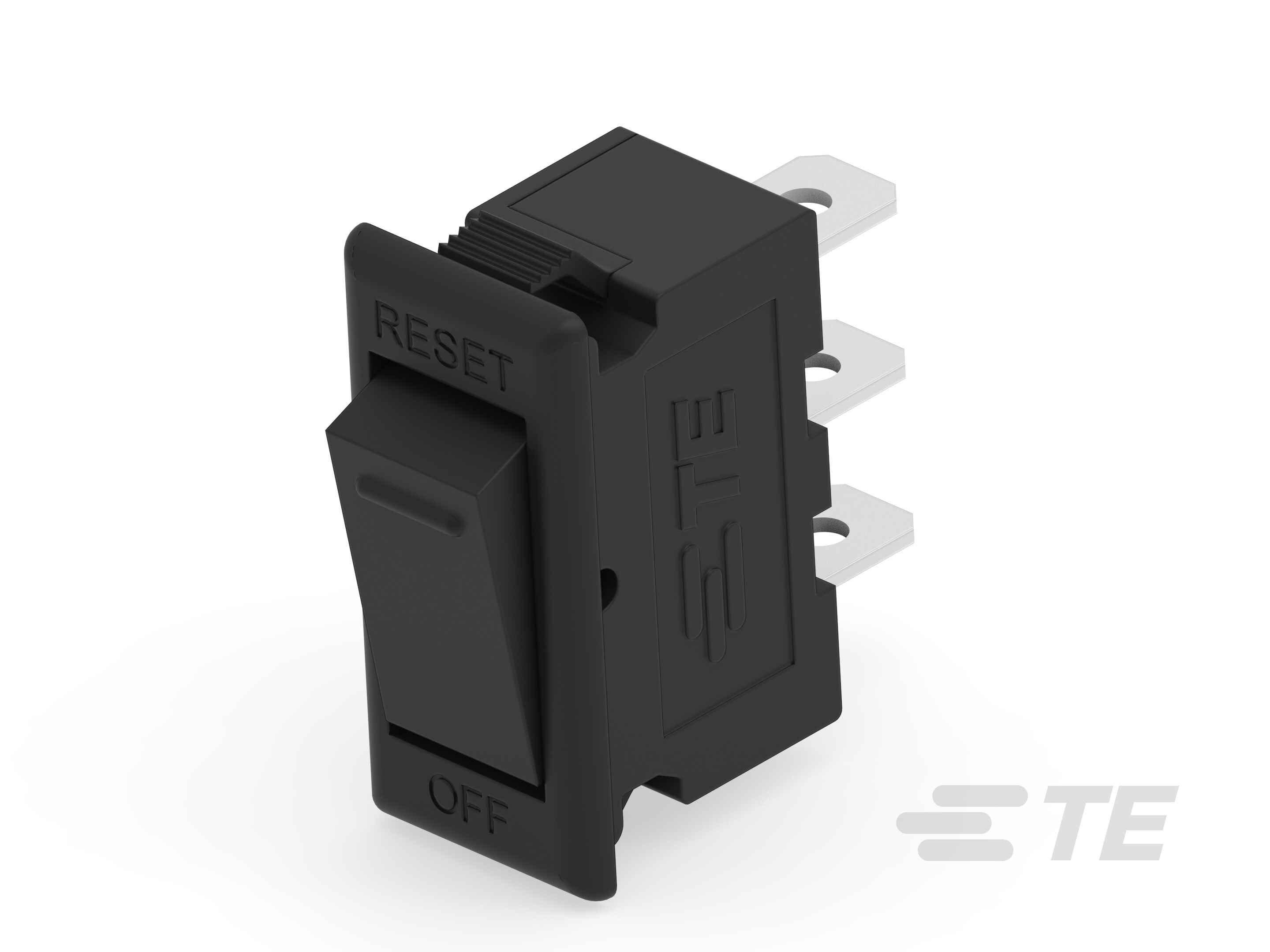

Thermal Circuit Breaker, Trip-Free - Switchable, Black Actuator, 250 VAC, 50 VDC, 10 A, 1 Pole, 4 – 40 seconds Trip Time at 200%
1-2486200-0
Thermal Circuit Breaker, Trip-Free - Switchable, Black Actuator, 250 VAC, 50 VDC, 10 A, 1 Pole, 4 – 40 seconds Trip Time at 200%
- TE 内部编号 1-2486200-0
- TE 内部产品描述 W52-A152A0-10=CKTBKR,THERM,ROCK,QC.250,P
-
断路器类型 : 热控
-
电路功能 : 自动跳闸 - 可开关
-
照明 : 不带
-
致动器颜色 : 黑色
-
工作电压 (VAC): 250
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2486200-0_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2486200-0_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2486200-0_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2486200-0_A.3d_stp.zip 英文版本
数据表/目录页
- w52-1124 ENG_DS_w52-1124_2412.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_Cert_40059126_C1_1.pdf 英文版本
- 3C 认证 ENG_AAD_CCC_CERT_2024010307720538_C1_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
致动器类型 : 摇臂
-
发光类型 : 不发光
-
断路器种类 : 角度按钮
-
断路器类型 : 热控
-
照明 : 不带
结构特性
-
面板切口尺寸 : 28.5 x 13.5 mm [ 1.122 x .531 in ]
-
电路功能 : 自动跳闸 - 可开关
-
极数 : 1
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 50
-
额定电流 (A): 10
-
中断能力 : 1000A @ 250VAC/50VDC
主体特性
-
边框颜色 : 黑色
-
致动器颜色 : 黑色
接触件特性
-
200% 时的动作时间 (seconds): 4 – 40
端接特性
-
端子配置 : 6.35 [.25] 直式快速连接公端
机械附件
-
安装选项 : 卡口 1.122 x .531 (28.5 x 13.5) 面板切口
尺寸
-
面板厚度（建议值） : .75 – 3 mm [ .03 – .118 in ]
