1-2475329-6

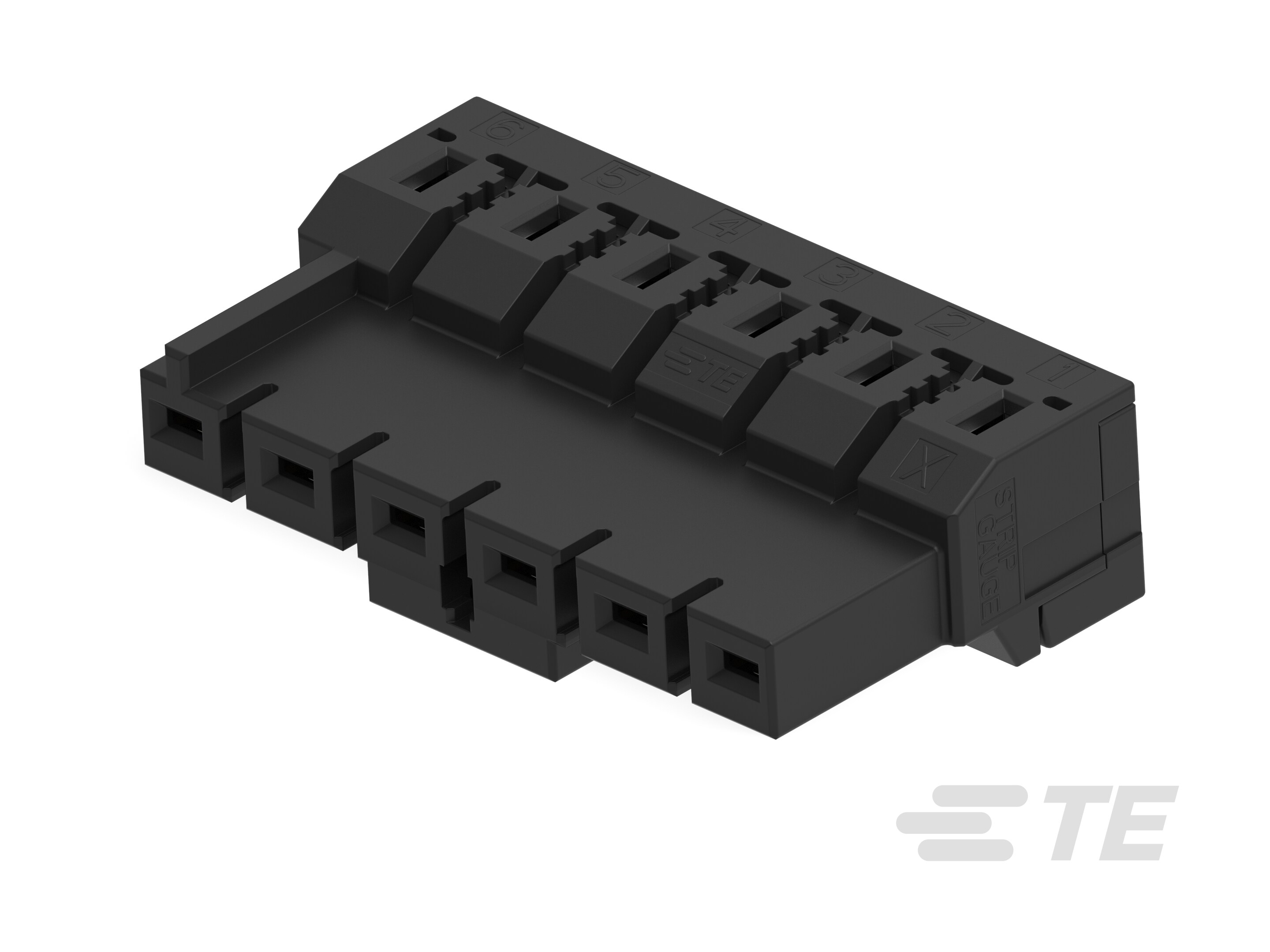

6 Position PCB Terminal Block, Receptacle, Wire-to-Board, 7.5 mm [.295 in] Centerline, 1 Row, 180° Wire Entry Angle, 22 – 14 AWG, Dynamic 3000 Series
1-2475329-6
6 Position PCB Terminal Block, Receptacle, Wire-to-Board, 7.5 mm [.295 in] Centerline, 1 Row, 180° Wire Entry Angle, 22 – 14 AWG, Dynamic 3000 Series
-
- Dynamic Series
- Dynamic 3000 系列
- TE 内部编号 1-2475329-6
- TE 内部产品描述 D3950 REC 6POS 1ROW X KEY MARKED LC
-
位数 : 6
-
接线端子连接器类型 : 母端
-
连接器系统 : 线到板
-
中心线（间距） : 7.5 mm [ .295 in ]
-
行数 : 1
文档
产品图纸
- DYNAMIC D3950 RECEPTACLE ASSEMBLY ENG_CD_2475329_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2475329-6_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2475329-6_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2475329-6_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2475329-6_1.3d_stp.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_501-161139_B.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接线端子连接器类型 : 母端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 1
-
电线进入角度 : 180°
-
电线进入位置 : 顶部
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 12.7
端接特性
-
线缆端接方法 : 推入式
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 7.5 mm [ .295 in ]
尺寸
-
线径 (AWG): 22 – 14
-
线径 (mm²): .32 – 2.1
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : 托盘/盒
