1-2195846-2

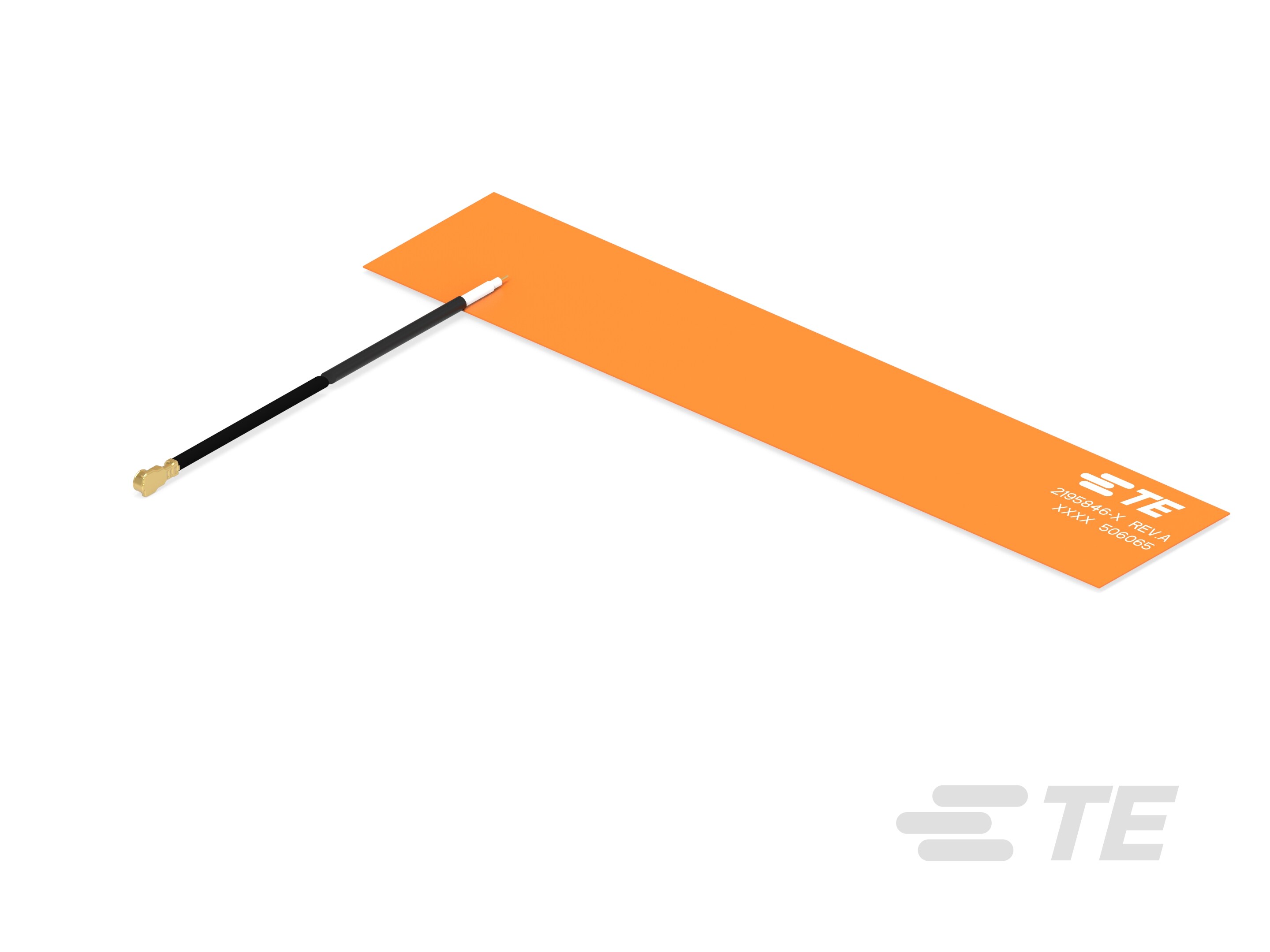

Flexible PCB (FPC) Antenna, Multi Band, 5G / Cat-M/NB-IoT / Cellular, Internal/Embedded Mount, Adhesive Mount, MHF4, Omnidirectional, Single Port
1-2195846-2
Flexible PCB (FPC) Antenna, Multi Band, 5G / Cat-M/NB-IoT / Cellular, Internal/Embedded Mount, Adhesive Mount, MHF4, Omnidirectional, Single Port
- TE 内部编号 1-2195846-2
- TE 内部产品描述 FPC ANT, MHF4L, 250mm, 698-7125 MHz
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 多带式
-
主要应用 : 5G, Cat-M/NB-IoT, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, GNSS, GPS, LPWA, Wi-Fi, Zigbee, 蓝牙, 蜂窝, 远程广域网
-
安装位置 : 内部/嵌入式
文档
产品图纸
- FPC ANT, 698-7125 MHz, CABLE01 ENG_CD_2195846_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2195846-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2195846-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2195846-2_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-2195846-2_1.2d_dxf.zip 英文版本
数据表/目录页
- 2195846 ENG_DS_2195846-X_B.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61449_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : MHF4
-
天线产品类型 : 天线
结构特性
-
天线种类 : 柔性 PCB
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <4.0:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 4.99
-
频段 (MHz): 698 – 7125
-
频率类别 : 698 – 7125
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 1.7 g [ .06 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : .25 m [ .984 ft ]
-
产品高度 : .12 mm [ .004 in ]
-
产品长度 : 80 mm [ 3.149 in ]
-
产品宽度 : 15 mm [ .59 in ]
操作/应用
-
无线标准 : LTE、UMTS、美国双频段、欧盟三频段和 WCDMA
-
方向性 : 全方向
行业标准
-
主要应用 : 5G, Cat-M/NB-IoT, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, GNSS, GPS, LPWA, Wi-Fi, Zigbee, 蓝牙, 蜂窝, 远程广域网
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
