SPF 互连产品组合

尺寸小巧,性能卓著

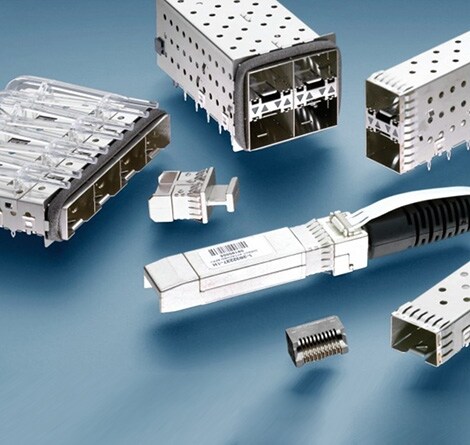

我们的小外形尺寸可插拔 (SFP) I/O 互连产品组合类别广泛,旨在提供经济高效的灵活解决方案,以满足您的设计要求。

我们的 I/O 互连 SFP 产品组合中的每一款产品,都设计用于以最高每秒 28 千兆比特 (Gbps) 的速度传输数据。 根据您的 PCB 空间限制,从微型 SFP+、zSFP+、SFP+ 和 SFP 中选择。每种产品都有采用了表面贴装技术 (SMT) 的连接器和壳体,并提供多种配置。为了实现整体能效,这些产品中有许多都设计用于提供增强型 EMI 屏蔽或散热性能。SFP 产品组合的设计有助于散热,能降低系统温度并提高系统性能,而且整体系统运行所需的电力更少。

信号质量

为了提高信号质量,SFP 产品组合专注于锁闩-板区域来减少 EMI 并避免电路性能的降低以及确保符合标准。产品具有 EMI 弹簧和 EMI 弹力密封圈两种版本,可满足客户的系统要求。

≤ 28

以最高 28 Gbps 的速度传输数据

↓热量

有助于散热和提高性能

↓AMPS

运行整体系统所需的电力更少

主要特性和优点

性能和灵活性
  • 支持最高 28 Gbps 的应用
  • 提供单端口、联动 (1xN) 和堆叠 (2xN) 的壳体配置;也提供前部对前部安装壳体
  • 具有用于 EMI 遏制的弹力密封圈或弹簧
  • 提供散热器和导光管选项
  • 堆叠壳体包括一个集成的高速连接器

兼容性
  • 符合 SFF-8431 规范
  • SFP 产品组合的补充产品有直接连接的铜质电缆组件和 LC 光学连接器及电缆组件
  • 壳体可用于 PCI 卡应用(一度安装角度)
服务器
企业储存:服务器
联网
网络:路由器、光纤传输交换机
基站
电信:远程射频头、基站交换机

运用

按产品
  • 企业储存:服务器
  • 网络:路由器、光纤传输交换机
  • 电信:远程射频头、基站交换机

按协议
  • 10 Gb 以太网
  • 1-、2-、4-、8- 和 16-G 光纤通道
  • InfiniBand 标准 SDR (2.5 Gbps)、DDR (5 Gbps) 和 QDR (10 Gbps)
  • 采用以太网的光纤通道 (FCoE)
  • 串行数据传输
SFP
SFP:基础产品。SFP 壳体具有冲压到壳体中的 EMI 弹簧。
SFP+
SFP+:增强型结构和高级 EMI 弹簧。用于 10G 解决方案的弹力密封圈选项。
zSFP+
zSFP+:经增强以包含前部密封圈(位于壳体底部)。性能增强至 25G。
微型 SFP+
微型 SFP+:长度和宽度都更小的 SFP+ 产品。

常见问答

SFP 产品组合

问题解答
TE 的 SFP 产品的尺寸是否与其他供应商的产品兼容?视情况而定。一般来说,所有的单端口 SFP 壳体都按照一种工业标准设计。联动 SFP 版本与其他所有源都不兼容。TE 和 Molex 为市场提供插入式替代 zSFP+ 产品,但是其他 SFP28 解决方案则可能不兼容。请与当地 TE 代表确认关于您的具体零件或应用的问题。
SFP、SFP+ 和 zSFP+ 产品是否向后兼容?是的,多数情况下连接器和电缆组件都可以向后兼容,SFP+ 连接器则可直接替换 SFP 连接器,从而确保可对客户系统进行简单升级。鉴于这些是标准产品,所以电缆组件也可以在系统之间兼容,SFP 铜质电缆组件可以插入 SFP+ 壳体并与板上 SFP+ 连接器插接。
是否需要应用工具?单端口组件不需要应用工具,可以使用平板式流程。对联动和堆叠组件,TE 则建议使用应用工具。
PCB 端接选项有哪些?大多数样式的壳体都具有免焊连接和焊尾 PCB 端接。
前部对前部安装是什么?前部对前部是指客户可以在 PCB 两侧安装连接器和壳体。这种设计可以减少板上空间,是堆叠连接器的替代解决方案。
电缆组件的性能要求是什么?我们的 SFP+ 铜质无源和有源电缆组件符合工业 MSA SFF-8431 所规定的信号完整性要求。我们可以定制工程电缆组件来满足您的特定系统结构的要求。
是否要求是无源或有源电缆组件?无源电缆的组件中没有信号放大功能,并依靠于主机系统电子散射补偿 (EDC) 进行信号放大和等化。有源电缆组件内置有信号放大和等化功能。有源电缆组件通常用于不采用 EDC 的主机系统。这种解决方案对您来说可以节省成本。
要求使用什么线规?我们提供从线规 24 号到 32 号的 SFP+ 电缆组件,可满足客户对电缆布设的特定要求。线规越小,则重量越轻、空气流越完善、电缆柔性更强,从而易于布设。
需要什么样的电缆长度?电缆长度和线规与电缆组件的性能特征有关。电缆长度越长,则要求线规越大,而电缆长度较短则可以使用较小的线规。
是否有特殊的客户要求?举例来说,特殊的客户要求包括定制电缆长度、电可擦编程只读存储器 (EEPROM) 编程、贴标签和包装、拉片长度和颜色、公司商标、信号输出去加重和信号输出振幅等。我们可以根据您的特定系统结构来定制工程电缆。
