QSFP 互连产品组合

获取您需要的速度(从 Q 到 Z)!

包括 QSFP+ 和 zQSFP+ (QSFP28/56) 在内的完整四通道小型插拔式 (QSFP) 互连产品组合提供了多种简单且可定制的设计选项。

我们的 QSFP/QSFP+ 和 zQSFP+ 互连产品采用符合行业标准且可调整比例的设计,能够提供最高 56 Gbps 的数据速率,旨在满足您当前与未来的要求。 单个可插拔接口中可包含四个数据传输通道,并且借助整个 QSFP 产品组合的灵活性,通道数据传输速度可从 10 Gbps NRZ 轻松升级至 28 Gbps NRZ 和 56 Gbps PAM-4。每个通道能够以 10 至 56 Gbps 的速度传输数据,因此每个端口支持总计高达 200 Gbps 的速度。这些互连产品的密度是 SFP 产品的 3 倍,QSFP 产品组合包含具有单个、联动和堆叠结构的壳体,并提供多种光管、边框底座和散热器选项。

↑数据

高达 56 Gb/秒的数据传输速率

↓EMI

更高的 EMI 屏蔽性能,从而实现 56 Gbps 的传输速率

10-56

轻松升级设计,从 10 Gbps 升级到 56 Gbps

向后兼容并且灵活

可轻松进行升级

借助与 QSFP+/QSFP28 电缆和光模块的向后兼容性和整个 QSFP 产品组合的灵活性,可轻松从 10 Gbps 升级到 56 Gbps。下面的信息图对该产品组合中的每种产品进行了比较:

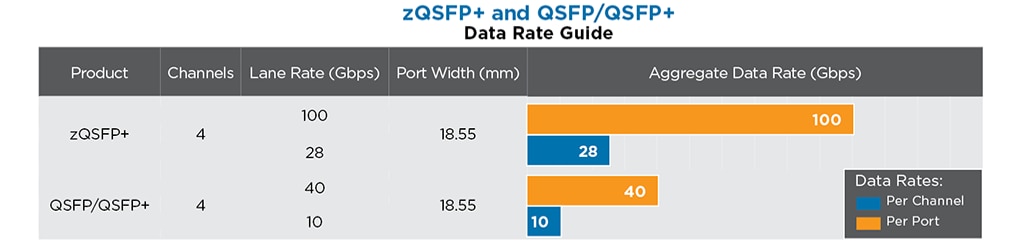

QSFP/QSFP+ 和 zQSFP+ 互连产品速度比较

QSFP/QSFP+ 和 zQSFP+ 互连产品速度比较

特性和优点

zQSFP+ 连接器
  • 数据速率更高,高达每通道 28 Gbps
  • 支持 100 Gbps 以太网、200 Gbps 以太网、100 Gbps InfiniBand (IB) 增强型数据速率、(EDR) 要求、128G 光纤通道、25G/50G 联盟、25G NRZ 和 56G PAM-4
  • 吞吐量是传统 QSFP 解决方案的 2.5 倍
  • 针对光缆和铜缆的损耗预算更高(速率为 10 Gbps)
  • 与 QSFP+/QSFP28 电缆和光模块向后兼容
  • 通过 Molex LLC 公司可获取双源产品
QSFP + 连接器
  • 在一个接口中提供 4 个通道
  • 满足 10 Gbps 以太网和 14 Gbps IB 要求 (FDR)
  • 密度为 SFP+ 和 XFP 的 3 至 4 倍
  • 使用 38 位 SMT 连接器

  1. 当下设计可满足未来的速度需求:zQSFP+ 互连

我们的 zQSFP+ 互连产品组合具有比现有互连解决方案多 2.5 倍的吞吐量,有助于应对当今的设计挑战。

应用

QSFP 产品组合
  • 网络接口
  • 交换机、服务器和路由器
  • 无线基站
  • 测试和测量设备
  • 存储和光纤传输

网络接口卡(图像源:Intel)
网络接口卡(图像源:Intel)
交换机、服务器和路由器
交换机、服务器和路由器
无线基站
无线基站
测试和测量设备
测试和测量设备

壳体结构选项

单个、联动和堆叠

QSFP 产品组合包含具有单个、组合和堆叠结构的壳体,并提供多种光管、边框底座和散热器选项。

具有多个框架安装选项的单个和组合壳体结构
具有多个框架安装选项的单个和组合壳体结构
具有 EMI 弹簧的堆叠壳体结构
具有 EMI 弹簧的堆叠壳体结构
具有散热器和光导管选项的多种壳体结构
具有散热器和光导管选项的多种壳体结构
低插入力的框架壳体
低插入力的框架壳体,可用于高密度面板。

常见问题解答

问:QSFP 产品组合支持怎样的数据速率?

答:zQSFP+ 连接器支持 100 Gbps 以太网、200 Gbps 以太网、100 Gbps InfiniBand (IB) 增强型数据速率、(EDR) 要求、128G 光纤通道、25G/50G 联盟、25G NRZ 和 56G PAM-4。

QSFP+ 连接器支持高达每通道 10 Gbps 的以太网(总计 40G)和每通道 14 Gbps 的 InfiniBand(总计 56 Gbps)。



问:TE 产品的尺寸是否与其他供应商的产品兼容?
答:单端口 QSFP+ 壳体是行业标准尺寸。大多数 zQSFP+ 壳体的尺寸与 Molex 兼容。我们始终建议您仔细检查 PCB 尺寸和边框切口兼容性。

阅读更多关于 QSFP/QSFP+ 连接器的常见问题解答

问:QSFP 产品组合支持怎样的数据速率?

答:zQSFP+ 连接器支持 100 Gbps 以太网、200 Gbps 以太网、100 Gbps InfiniBand (IB) 增强型数据速率、(EDR) 要求、128G 光纤通道、25G/50G 联盟、25G NRZ 和 56G PAM-4。

QSFP+ 连接器支持高达每通道 10 Gbps 的以太网(总计 40G)和每通道 14 Gbps 的 InfiniBand(总计 56 Gbps)。



问:TE 产品的尺寸是否与其他供应商的产品兼容?
答:单端口 QSFP+ 壳体是行业标准尺寸。大多数 zQSFP+ 壳体的尺寸与 Molex 兼容。我们始终建议您仔细检查 PCB 尺寸和边框切口兼容性。

阅读更多关于 QSFP/QSFP+ 连接器的常见问题解答
