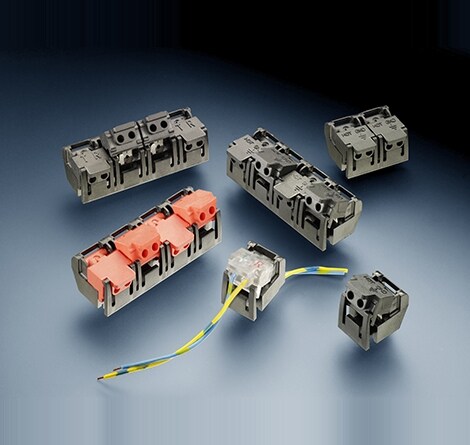

枢轴连接器

灵活枢转的连接器

我们的枢轴连接器系列是用于端接信号和低功率连接的为客户使用方便提供的解决方案,它不需要工具!

我们的枢轴连接器易于使用。 只需送入一对未剥皮的导线,并用拇指或食指按下旋转填充物以完成端接。绝缘刺破接触体 (IDC) 避免了剥线并使端接比以往更简单。枢轴连接器的简单易用特性使其成为现场安装产品和空间受限应用的绝配。根据尺寸和应用要求的不同,有两种可用版本:枢轴或枢轴 II 系列。

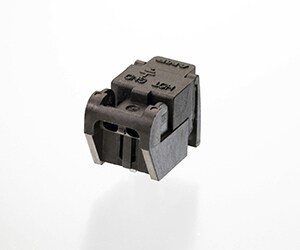

枢轴连接器

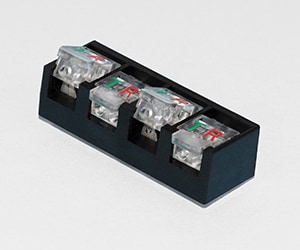

枢轴连接器行
枢轴连接器
枢轴连接器详细信息

特性:枢轴连接器

无端接工具
  • 端接无需使用工具!
  • 尺寸小巧、无需工具,因此它非常适用于空间受限的应用
  • 从连接器的任一侧进行导线端接,或使导线完全穿过以进行桥接
  • 非常适合于现场安装的产品;IDC 接触体避免了剥线
  • 美国线规 22-26

应用:枢轴连接器

家用电子产品和系统
  • 空间受限的应用
  • 车库开门器
  • 消防喷淋系统
  • 报警系统
  • 电话插孔
  • 宠物围栏
  • 低电压照明

有关弹簧夹端子

枢轴连接器系列

问题解答
您将使用什么线规?枢轴系列可以接受美国线规 22~24,而枢轴 II 系列可以接受美国线规 22~26。
导线是否需要穿过连接器?如果不需要,则单一或双重进入方式均可行。如果需要,则只有双重进入方式可行。

此连接器用于什么类型的环境?这些连接器可以填充润滑脂以便在极端环境中使用。(请参考枢轴连接器系列 QRG 中的部件号表。)
填充标签“T 和 R”有何意义?T 和 R 代表正极线和负极线,它是电信行业使用电话插孔时常用的术语。
需要什么工具来支持这些连接器?除了将导线切割成适当尺寸外,不需要工具来支持这些连接器。IDC 接触体使得枢轴成为了一种免工具解决方案。
如果需要使用的美国线规超出 AMP 枢轴连接器系列的规格该怎么办?我们建议使用端子座系列,该系列可接受美国线规 12~30。
单一连接器可使用多少根导线?我们提供一对、两对和四对连接器。每一对都能够容纳两根导线,并且可以将多个连接器并排排列。
  • 问题
  • 您将使用什么线规?
  • 解答 枢轴系列可以接受美国线规 22~24,而枢轴 II 系列可以接受美国线规 22~26。
  • 导线是否需要穿过连接器?
  • 解答 如果不需要,则单一或双重进入方式均可行。如果需要,则只有双重进入方式可行。
  • 此连接器用于什么类型的环境?
  • 解答 这些连接器可以填充润滑脂以便在极端环境中使用。(请参考枢轴连接器系列 QRG 中的部件号表。)
  • 填充标签“T 和 R”有何意义?
  • 解答 T 和 R 代表正极线和负极线,它是电信行业使用电话插孔时常用的术语。
  • 需要什么工具来支持这些连接器?
  • 解答 除了将导线切割成适当尺寸外,不需要工具来支持这些连接器。IDC 接触体使得枢轴成为了一种免工具解决方案。
  • 如果需要使用的美国线规超出 AMP 枢轴连接器系列的规格该怎么办?
  • 解答 我们建议使用端子座系列,该系列可接受美国线规 12~30。
  • 单一连接器可使用多少根导线?
  • 解答 我们提供一对、两对和四对连接器。每一对都能够容纳两根导线,并且可以将多个连接器并排排列。
