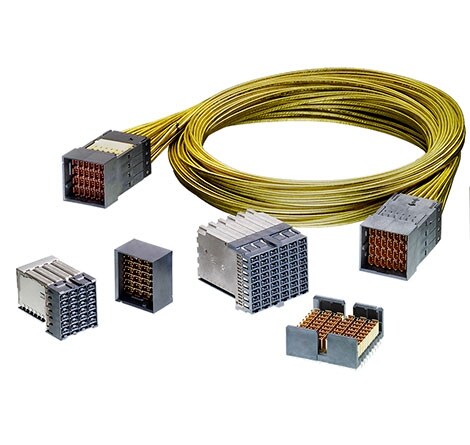

STRADA Whisper 背板连接器系列

超高速率

STRADA Whisper 背板系列的设计考虑到终端客户对高性能、高带宽系统的需求。其创新设计能够以 25 Gbps 的超高速率传输数据,具有无与伦比的可扩展性,最高可扩展至 56 Gbps,可帮您高效地对未来系统进行升级,而无需支付高昂的费用重新设计背板或中板。

性能至关重要。 STRADA Whisper 产品系列运行时噪声极低、插入损耗低且几乎没有斜切,所有这些结合在一起,为系统架构设计提供了极高的灵活性和宽裕度。特定版本可用于 100 欧姆和 85 欧姆应用,因此您不必在阻抗中断问题上妥协。
从机械方面来看,STRADA Whisper 连接器系列代表了市面上可实施性较强的最高速背板连接器。它通过四周环绕有坚固的 C 形屏蔽的折叠式信号插针与其他连接器加以区分,使该产品系列成为市面上最强劲的产品之一。此外,连接器封装可抑制串扰,而整体连接器设计采用最新的针眼 (EON) 技术。

直插正交
新式直插正交 (DPO) 结构
正交中板
正交中板结构
有线中板
有线中板结构
背板公端和母端
背板结构

特性和优点

  • 经验证的 56 Gbps 连接器
  • 可轻松进行升级
  • 行业领先的抗串扰性能
  • 坚固的信号插针和接地屏蔽件
  • 同类最佳的抗 EMI 性能
  • 灵活的设计选项,可支持大多数架构
  • 能够在 1.5mm 未插接的情况下维持电气性能
  • 少斜切设计,无需噪声消除技巧
  1. 重新构架数据中心,STRADA Whisper 背板连接器(英文版本)

TE 产品经理 Doug Lawrence 介绍了如何通过将 STRADA Whisper 连接器设计到您的通信系统中让您在竞争中一路领先。该创新设计以 25-56 Gbps 的极快速度传输数据,工作时噪声极低、插入损耗低且几乎没有偏斜。

STRADA Whisper 电缆组件

随着更高数据速率下 PCB 成本变得高昂不堪,STRADA Whisper 电缆组件凭借其可在更长的信道段下运行的能力提供了灵活的解决方案。由于无需绑定到 PCB,因此扩展了连接选项。我们提供三种主要电缆组件解决方案:点对点电缆、增值组件和完整的背板/中板解决方案。


此外,STRADA Whisper 电缆组件还能够降低插入损耗,从而提高信道裕度,并确保了实现更具创造力的架构设计的可能性。 这些产品能够支持 25-56 Gbps PAM-4,未来可扩展到 56 Gbps NRZ。我们的加工过程中,每一步都包含大量电气测试和表观检查,尽我们所能为您打造最高质量的产品。

有线 STRADA Whisper 连接器

您的高速架构设计合作伙伴

为确保使用 STRADA Whisper 连接器从 10 Gbps 和 25 Gbps 系统顺利转换到 56 Gbps 及更高的系统,TE 可以派出由最出色的信号完整性和机械工程师组成的专家团队帮您开发适用于您的架构的解决方案。无论是传统背板、正交中板、直插正交,还是有线背板系统,我们都能为您量身定制 STRADA Whisper 产品系列,以完美适配并实现您的系统架构。

应用

  • 服务器和储存
  • 交换机
  • 路由器
  • 光纤传输
  • 无线基础设施
  • 高性能计算
  • 人工智能

电气规格

  • 对于 12.5 GHz 的系统实现,Power Sum FEXT 低于 -50 dB
  • 插入损耗不足 1dB,线性高达 20 GHz
  • 各个屏蔽线均能够提供出色的信号完整性/抗 EMI 性能
  • 高速差分对极少或无斜切
  • 在整个连接器(包括占用位置和插接接口)上进行共模阻抗控制
  • 即使在 1.5mm 未插接的情况下,也可维持出色的 25 Gbps 电气性能
  • 不同于某些竞争产品,它不依赖噪声消除能力,这在高速应用中至关重要
  • 提供 85 欧姆和 100 欧姆版本
图 1. 信号端子特写
信号端子特写:每个差分对旁边有六个接地 连接点。
图 2. 母端端子
母端端子配备 360 度屏蔽弹片和宽桨尖形顶端。

优秀的机械强度

信号端子在高速差分对中水平排列,以实现零斜切。这可简化您的电路板设计,同时提高信号完整性性能并节省电路板空间。每个差分对旁边有六个接地连接点。

该连接器采用 TE 拥有专利的 C 形、360 度接地设计(其中包括位于端子水平堆叠底部的额外“独立”屏蔽,以实现全面的屏蔽),即使接地端与信号端之间出现 1.5mm 未插接空间,也可维持电气性能。360 度接地屏蔽可提供很高的信号完整裕度,(电气裕度)可为您提供更高的芯片和 PCB 灵活性。C 形屏蔽向外突出,以保护信号插针免受损坏。

C 形屏蔽侧面的接片可确保接地端子拥有至少 2.5mm 的拭接,有助于在有 1.5mm 未插接的情况下维持电气性能。

公端组件
公端组件配备坚固的护套、C 形屏蔽和“独立”扁平接地,以实现完全屏蔽。
接头公端
C 形屏蔽侧面的接片有助于在最多达 1.5mm 未插接的情况下维持电气性能。
