用于汽车以太网的模块化和可扩展连接器

用于汽车以太网的模块化和可扩展连接器

TE 在传感器和系统数据传输这些关键的汽车电子网络连接方面发挥着重要的作用。TE 的 MATEnet 模块化和可扩展连接器能够达到 IEEE 100BASE-T1/1000BASE-T1 所规定的 100 Mbit/s 和 1 Gbit/s 数据传输速率。这可通过基于 TE 小型化的 NanoMQS 端接系统的标准汽车连接器与非屏蔽双绞线 (UTP) 电缆或屏蔽双绞线 (STP) 电缆相结合来实现。

产品特性/产品标准

MATEnet 模块化和可扩展连接器
  • 基于 TE 的 NanoMQS 端子系统实现车用级稳健性
  • 更高的数据传输速率:高达 1 Gbps(使用优化技术也可能达到 6 Gbps)
  • 符合 IEEE:100BASE-T1 (100 Mbps - IEEE802.3bw 和 1000BASE-T1 (1 Gbps -IEEE802.3bp);使用优化技术可能达到 6 Gbps

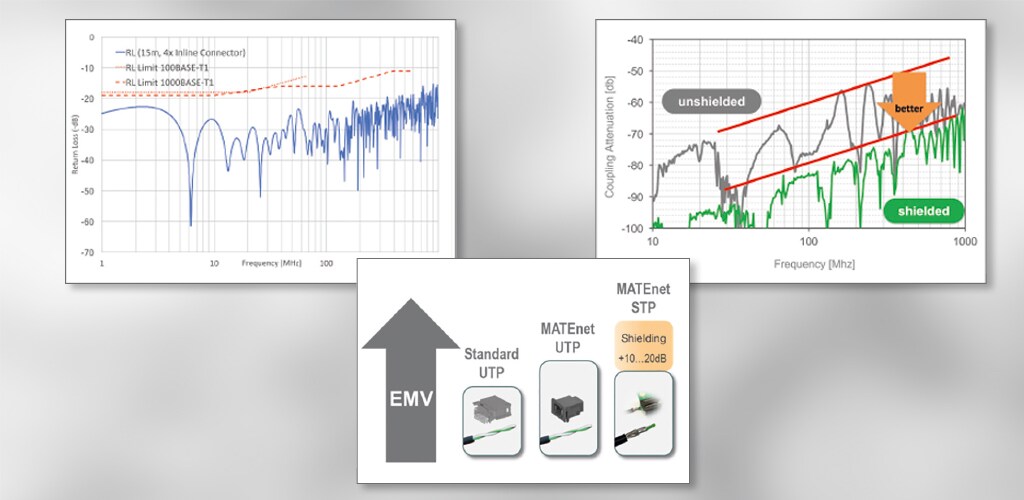

  • 兼容非屏蔽双绞线 (UTP) 和屏蔽双绞线 (STP)
  • 经济高效 – 设计和流程完全符合汽车以太网需求
  • 提供适合汽车连接构建块的模块化和可扩展解决方案
  • PoDL( 3 - 48 伏等级)
  • A2B
  • HDBaseT

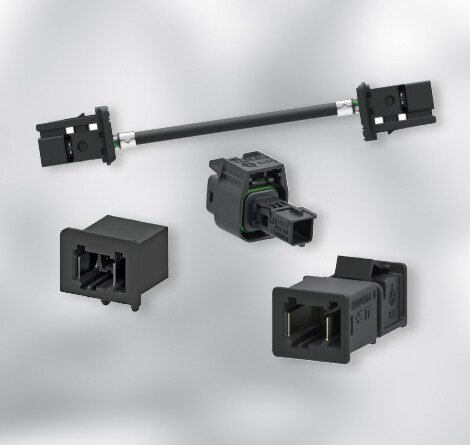

MATEnet 电缆组件
MATEnet 电缆组件 (UTP/STP):可用电缆类型:UTP 100 Mbps / UTP 1 Gbps 和 STP 1 Gbps 可能结构: 1位线束塑壳 – 1位线束塑壳 1位线束塑壳 – 1位中继接器 母端接插件 – 母端接插件 母端接插件 – 公端接插件
MATEnet 互连系统

MATEnet 模块化和可扩展连接器:助力汽车以太网

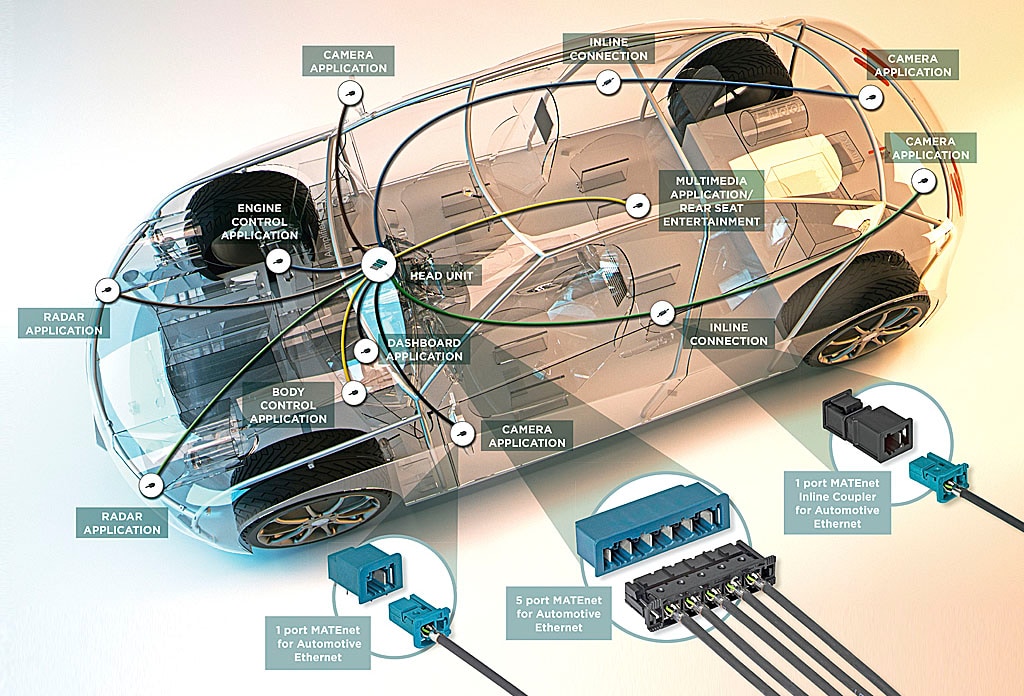

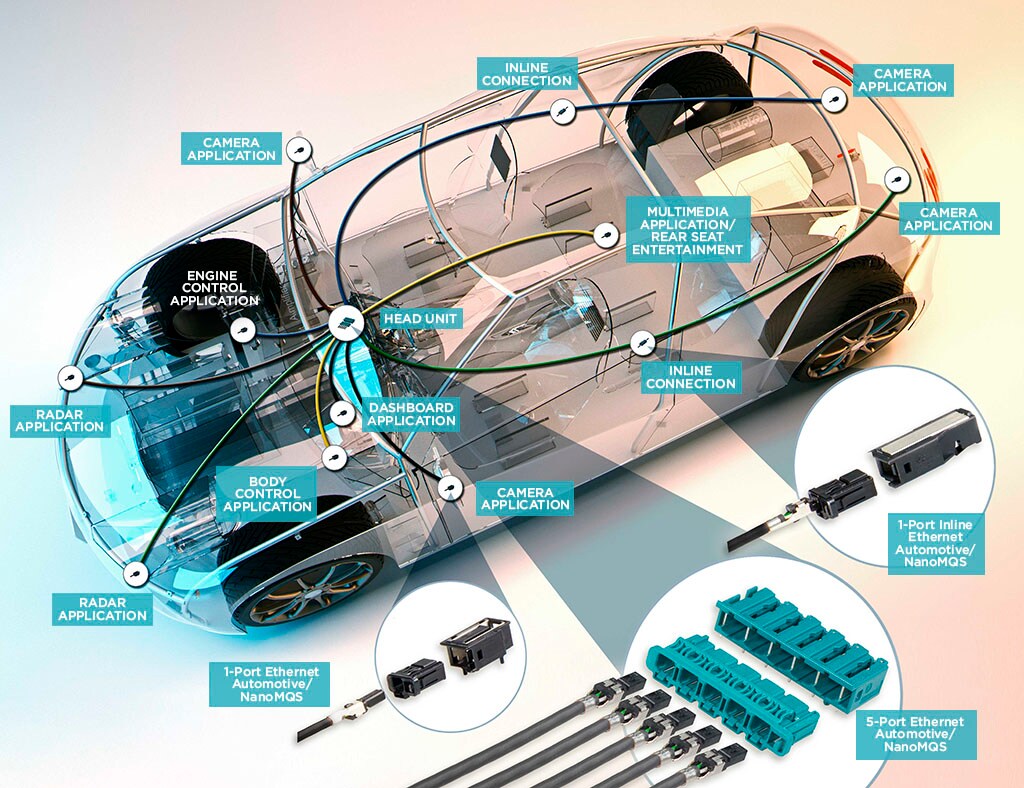

应用

  • 车载网络
  • 先进驾驶员辅助系统 (ADAS)
  • 雷达/激光雷达应用
  • 360° 全景相机
  • 板载诊断(V2X 技术)
用于汽车以太网的 MATEnet 模块化和可扩展连接器

用于汽车以太网的 MATEnet 模块化和可扩展连接器

  1. 数据传输(英文版)

查看有关 TE 针对汽车应用的数据传输解决方案的讨论。
