USB连接器类型

• 支持充电功能
• 广泛的板载插座系列，提供多种方向和PCB安装样式
• 适用于所有 USB 尺寸和类型的电缆安装注塑成型插头套件
• 整合串行/并行端口、键盘、鼠标和游戏端口
• 兼容异步和同步数据传输方式
• 防错插设计，确保正确方向
• 即插即用功能
• 支持热插拔，允许在不中断电源或重启的情况下连接或断开外设

问：有哪些不同类型的USB连接器可供选择？

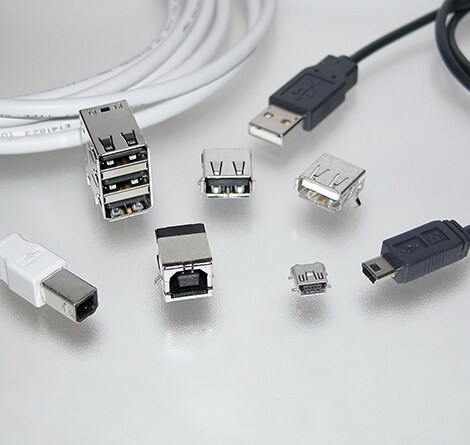

TE Connectivity提供广泛的标准USB连接器系列，包括USB Type‑A、Type‑B、Mini‑USB、Micro‑USB和USB Type‑C，支持从USB 2.0到USB4的标准。该产品选择使工程师能够根据系统带宽、机械约束和生命周期期望选择合适的接口。

问：USB连接器类型有何不同？

TE在每个系列中都提供多样化的安装方式和机械选项，
以应对设计约束。

• Type‑A / Type-B：结构简单、认知度高、成本效益好；占用空间较大；不可翻转插拔。
• Mini‑USB：比Type-A/B更紧凑；基本为传统接口。
• Micro‑USB：小巧纤薄；机械强度低于USB Type-C。
• USB Type‑C：可翻转插拔，支持高速数据和电力传输；
  引脚数较多，PCB布线更复杂。

问：哪些USB连接器支持快速充电？

实施USB电力传输 (PD) 标准的USB Type‑C连接器
支持最广泛的功率等级。TE的USB Type-C组件设计电流最高
可达5A（取决于具体产品系列）。
标准和Micro-USB连接器也传输电力，但电流水平较低，
适用于主流充电应用。

问：  如何为我的设备选择合适的USB连接器？

关键考量因素包括：

• 所需的数据速率和协议
• 电力传输需求
• 尺寸和板堆叠限制
• 环境暴露要求
• 期望的用户体验（例如可翻转性）

TE的USB系列提供多种机械形式，使设计者能够选择符合电气和机械规格的连接器。

问：不同USB连接器在充电效率方面如何比较？

充电性能主要取决于系统级电力路径设计。TE USB连接器通过适当的电流额定值、触点几何形状和材料选择来帮助管理电阻损耗。TE产品组合中的USB Type‑C连接器支持更高的电流水平（符合USB-IF规范），适用于USB电力传输应用。Micro-USB、Mini USB和Type-A/B连接器支持与其各自USB 2.0/3.x规范一致的较低电流水平。在各个系列中，遵循TE公布的电气额定值并使用TE经验证的触点接口有助于限制不必要的发热并维持稳定的电力传输。

问：哪些USB连接器支持最高的电力传输标准？

TE的USB Type-C连接器支持现代的USB-PD配置文件
（最高至USB 3.x/USB4框架定义的水平）。某些变体（包括密封的IPX8选项）在保持PD能力的
同时增加了环境保护。
其他TE USB系列（Micro、Mini、Type-A/B）在各自USB版本范围内支持电力传输，但不支持USB Type-C提供的扩展PD功能。

阅读关于USB连接器的更多常见问题

Type-A

• 主机与设备间数据传输
• 连接外设：
  • 键盘
  • 鼠标
  • 打印机
  • 闪存盘
  • 外置硬盘
  • 游戏控制器
• 充电与数据传输：
  • 智能手机
  • 平板电脑
  • 相机

Type-B

• 打印机和扫描仪
• 音频接口
• 外置硬盘
• 工业和实验室设备
• USB集线器（设备端）

Mini USB

• 数码相机
• MP3播放器
• GPS设备
• 外置硬盘
• 游戏控制器
• 开发板

Micro USB

• 智能手机和平板电脑
• （尤其是在USB Type-C普及前的安卓设备）
• 移动电源、耳机和
• 扬声器
• 数码相机
• 外置硬盘
• 开发板

USB Type-C

• 高速信号版本
  • 笔记本电脑和超极本
  • 外置固态硬盘和NVMe硬盘
  • 4K/8K显示器和扩展
  • 坞
  • VR/AR头显和游戏
  • 主机
  • 高性能工业
  • 自动化设备
• 低速信号版本
  • 智能手机和平板电脑
  • 打印机和扫描仪
  • 物联网设备和传感器
  • 基础工业控制系统
• 仅充电版本
  • 无线耳机和配件
  • 移动电源和充电座
  • 集线器和适配器
  • 便携式医疗设备
