特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 技术 : 冷应用

  • 产品类型 : 螺钉连接套件

  • 粘合剂涂层 : 硅胶

  • 元器件设计 : PowerGel 凝胶密封

  • 产品系列 : GelCap SL

电气特征

  • 电压等级 (kV): ≤ 1

主体特性

  • 灵活性 : 半柔性

机械附件

  • 机械加强件 : 模制盖帽夹具

  • 扭矩(公端)(建议) (in-lbs): 120 – 150

  • 扭矩(主线)(建议) (in-lbs): 120 – 180

尺寸

  • 导体线径范围(主线) (mm²): 2 – 70

  • 导体线径范围(主线) (AWG): 14 – 2/0

  • 导体线径范围(公端) (AWG): 14 – 6

  • 导体线径范围(公端) (mm²): 2 – 10

  • GelCap 长度(标称) : 71 mm [ 2.8 in ]

使用环境

  • 环境阻力 : ASTM D1149,168 小时,40°C,50 pphm

  • 工作温度范围 (°C): -40 – 105

  • 耐化学性 : ASTM D543、硫酸、氢氧化钠、变压器和机油

操作/应用

  • 紫外线稳定型 : ASTM G53,UVB,4000 小时,4 小时开/关周期

  • 机械阻力 : 抗机械冲击或损害, 耐磨性(2040 克,4000 周期,5% 最大厚度损耗)

  • 热阻 : 适用于低温,适用于高温、阻燃

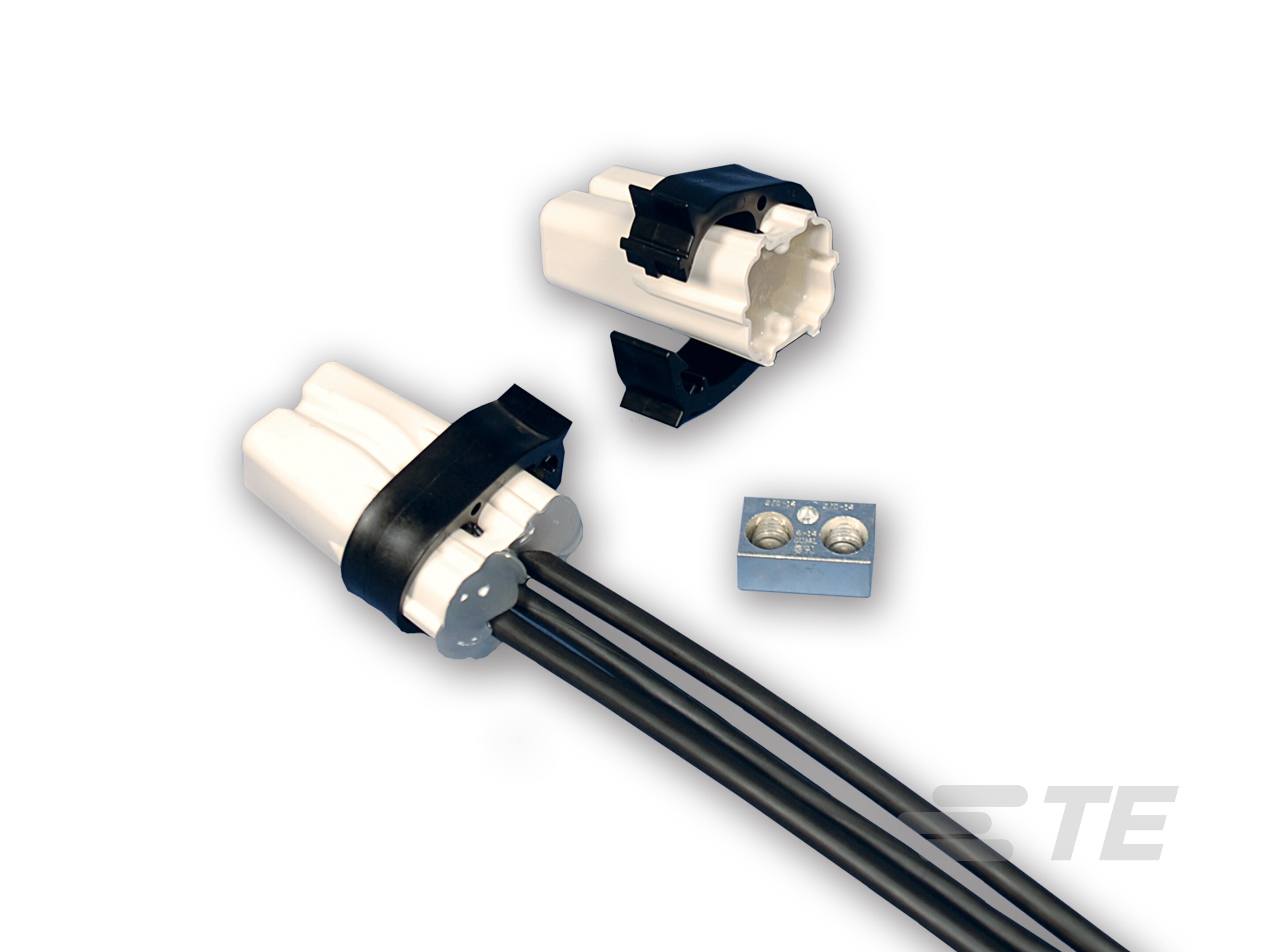

  • 应用 : GelCap 接头盖套件能够迅速对高达 1kV 的短线接头连接进行绝缘、密封和保护。

行业标准

  • UL 等级 : UL 486A-486B

  • 标准 : ANSI C119.1

产品供货情况

  • 产品供货情况 : 美洲

其他

  • 产品使用 : 街道照明、灌溉系统、暖通空调、室外照明、电机连接
