Rotary Position Transmitter System, CTS-420 Series

Rotary Position Transmitter System, CTS-420 Series-CAT-RVDT0012
  • MEAS
|
  • MEAS CTS
CTS-420 系列是 2 线电流回路位移变送器系统，尤其适用于过程工业测量。
更多 更少

产品特性

  • 角度位移传感器 - RVDT/RVIT 类型 : RVDT

  • 角度感应范围 (°): 0 – 90

  • 角度位移传感器 - RVDT/RVIT 电源电压 (VDC): 10 – 36

  • 输入电流（最大值） (mA): 20

  • 非线性 (%): 1.5

配置产品并获取产品报价

概述

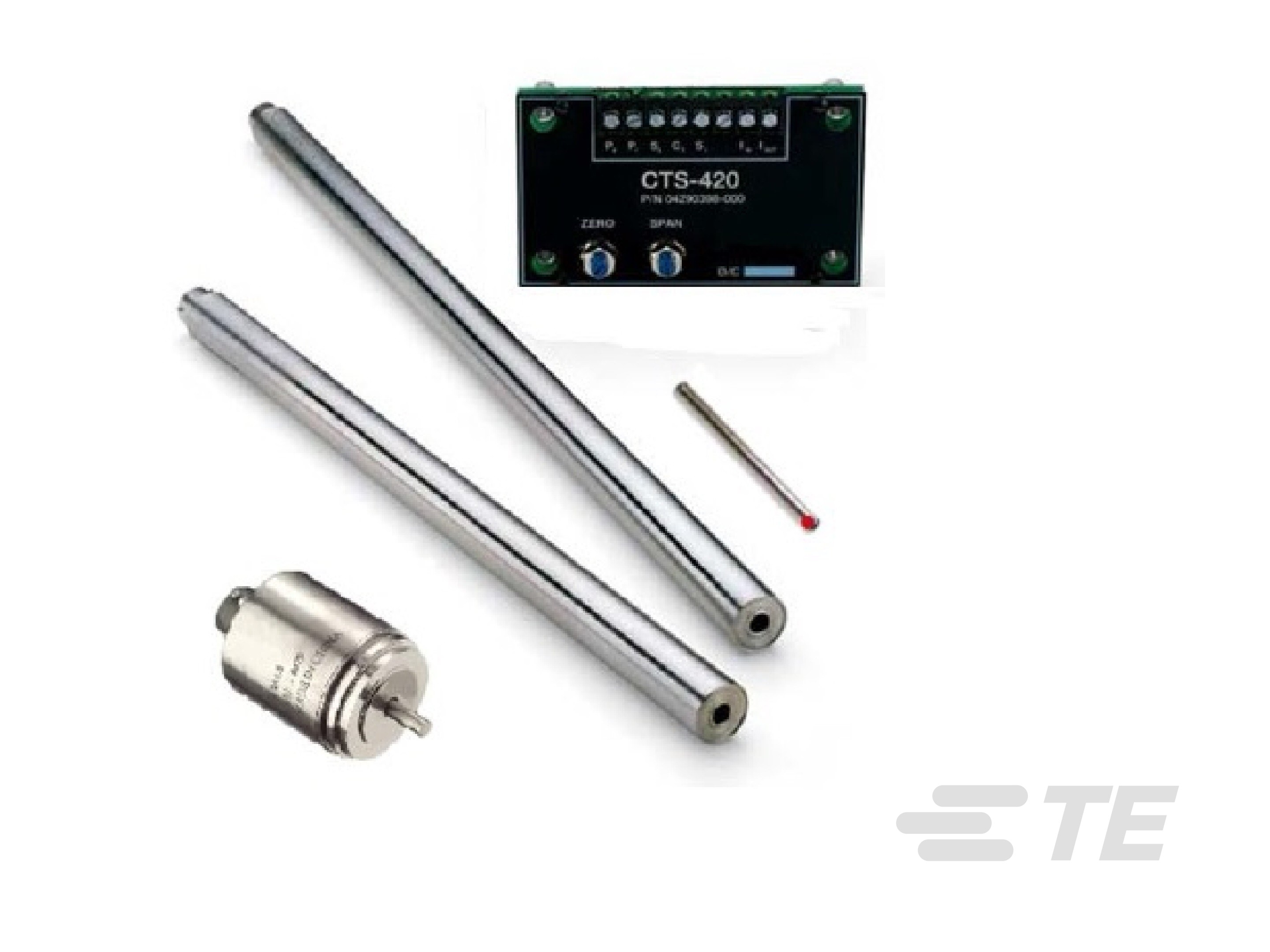

每个系统均包括一个 HCI 系列 LVDT 线性位移传感器或 R36AS RVDT 角位移传感器，以及一个可提供 4-20 mA 电流回路输出的电子模块。 CTS-420 可在 10 至 36 VDC 未调节电源电压下运行。电子模块为位移传感器提供所需的交流激励电压，并将交流电压输出转换为平稳的 4-20 mA 信号。零点和量程调整电位计、传感器以及回路供电连接端子均位于前面板以确保便捷安装和校准。

特点

  • 4-20 mA 2 线电流回路操作
  • 线性或角位移测量
  • 零点和量程可调
  • 电缆可达 35 ft（可选）

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 角度位移传感器 - RVDT/RVIT 类型  RVDT

结构特性

  • 电气连接  接线端子

电气特征

  • 角度位移传感器 - RVDT/RVIT 电源电压 (VDC) 10 – 36

  • 输入电流（最大值） (mA) 20

  • 角度位移传感器 - RVDT/RVIT 输出类型  4 – 20 mA DC

主体特性

  • 角度感应范围 (°) 0 – 90

  • 角度位移传感器 - RVDT/RVIT 重量 (g) 255

  • 外壳材料  不锈钢

机械附件

  • 角度位移传感器 - RVDT/RVIT 安装  尺寸 15 伺服安装

尺寸

  • 轴直径  4.75 mm [ .187 in ]

  • 外壳直径  38.1 mm [ 1.5 in ]

使用环境

  • 工作温度范围  -55 – 150 °C [ -67 – 300 °F ]

其他

  • 非线性 (%) 1.5

  • 轴承类型  ABEC 3 精度滚珠轴承

参考编号

  • TE 内部编号 CAT-RVDT0012

相关资料

产品规格

Accessories

  • Flexible Coupling The R-Flex coupling system is a versatile, easily installed coupling device that corrects for most types of angular sensor shaft mis-alignments.
