AC LIGHT WEIGHT RVDT

R30A 角位移传感器 - RVDT/RVIT 查看 1

AC LIGHT WEIGHT RVDT

|
  • TE 系列编号  R30A
  • TE 内部编号  CAT-RVDT0002

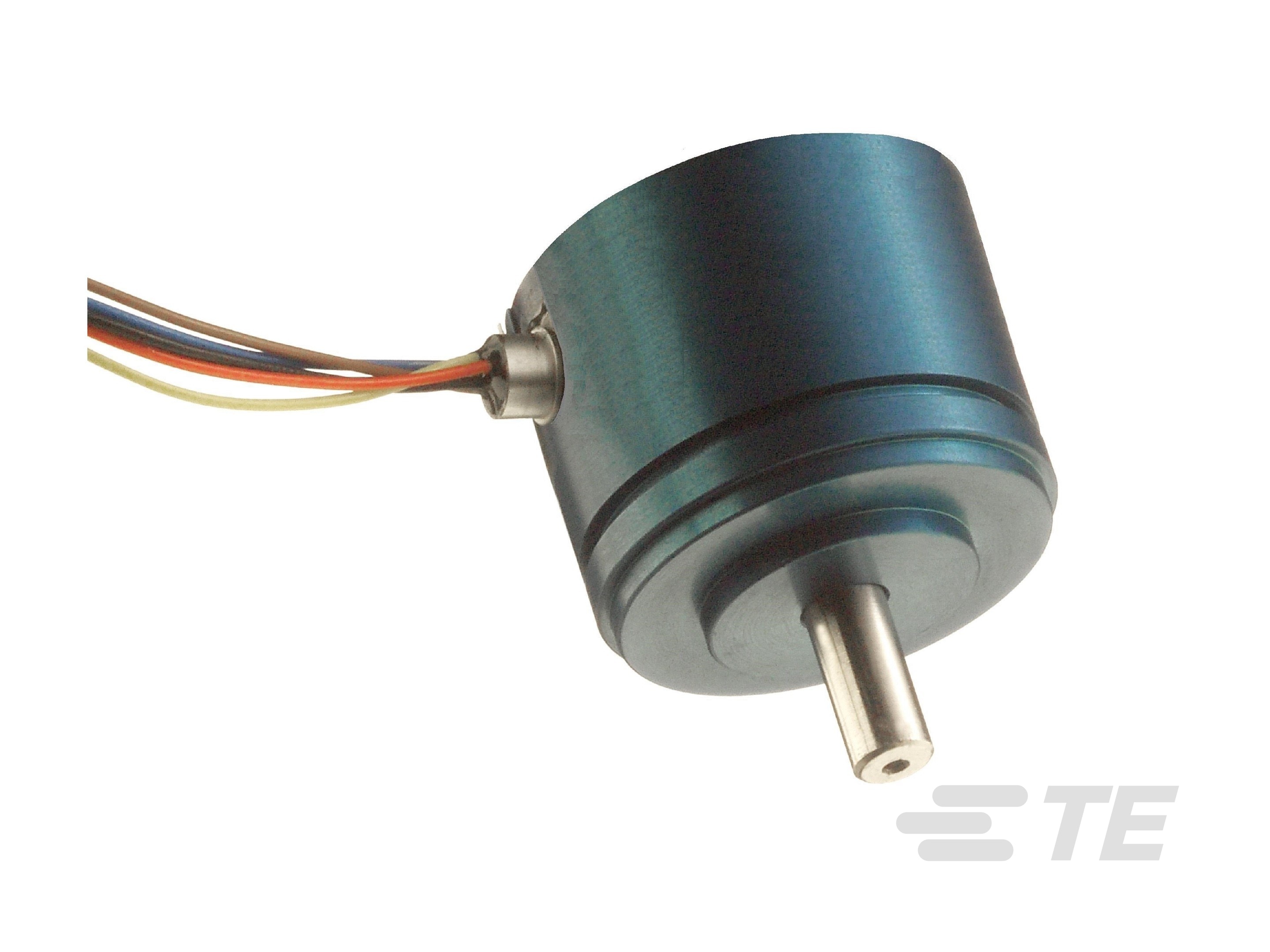

R30A RVDT（旋转可变差分变压器）是一款角度位移传感器，采用拥有专利的非接触式设计，相比同步器、旋转变压器和电位计等其他传统旋转设备，该设计可大幅提升长期可靠性。
更多 更少

  • 传感器类型 : RVDT

  • 角度感应范围 (°): ±30, ±40, ±60

  • 电源电压 (Vrms): 3

  • 非线性 (%): ±.25, ±.5, ±2

  • 输出类型 : 交流电压

保存至清单

配置产品并获取产品报价

概述

该设计使用特殊形状的转子和绕组线圈来模拟线性可变差动变压器 (LVDT) 的线性位移，从而可提供高可靠性和高性能。 转子轴的旋转运动产生输出信号振幅的线性变换，该变化与轴角度变化成正比，而该输出信号的相位则表明自零点开始的位移方向。转子的非接触式电磁耦合可提供无穷高的分辨率，因此能够对几分之一度进行绝对测量。交流操作消除了对集成信号调节元件的需要，从而为用户提供 -55°C 到 +150°C 的超宽工作温度范围。R30A 出厂校准为在 ±30 度量程内运行，R30A 提供的非线性小于满量程的 ±0.25%。扩展量程最高可达±60度，但线性度较差。封装在带悬空引线端接的小型、11 号伺服安装铝外壳中，R30A 非常适合空间受限的应用。

特点

  • 交流操作
  • ±60 度角度感应范围
  • 重量轻
  • 非接触式电气设计
  • 宽工作温度范围
  • 11 号伺服安装
  • 阳极铝外壳

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  RVDT

结构特性

  • 电气连接  导线

电气特征

  • 电源电压 (Vrms) 3

  • 输出类型  交流电压

信号特征

  • 励磁频率 (kHz) 2.5 – 10

主体特性

  • 角度感应范围 (°) ±30, ±40, ±60

  • 重量 (g) 36

  • 外壳材料  阳极氧化铝

机械附件

  • 安装  11号伺服安装

尺寸

  • 轴直径  4.763 mm [ .1875 in ]

  • 外壳直径  25.4 mm [ 1 in ]

使用环境

  • 工组温度范围  -55 – 150 °C [ -67 – 300 °F ]

行业标准

  • 认证  RoHS

其他

  • 非线性 (%) ±.25, ±.5, ±2

  • 轴承类型  ABEC 3 精度滚珠轴承

相关资料

目录页/数据表

Accessories

  • Flexible Coupling The R-Flex coupling system is a versatile, easily installed coupling device that corrects for most types of angular sensor shaft mis-alignments. 英语
