概述

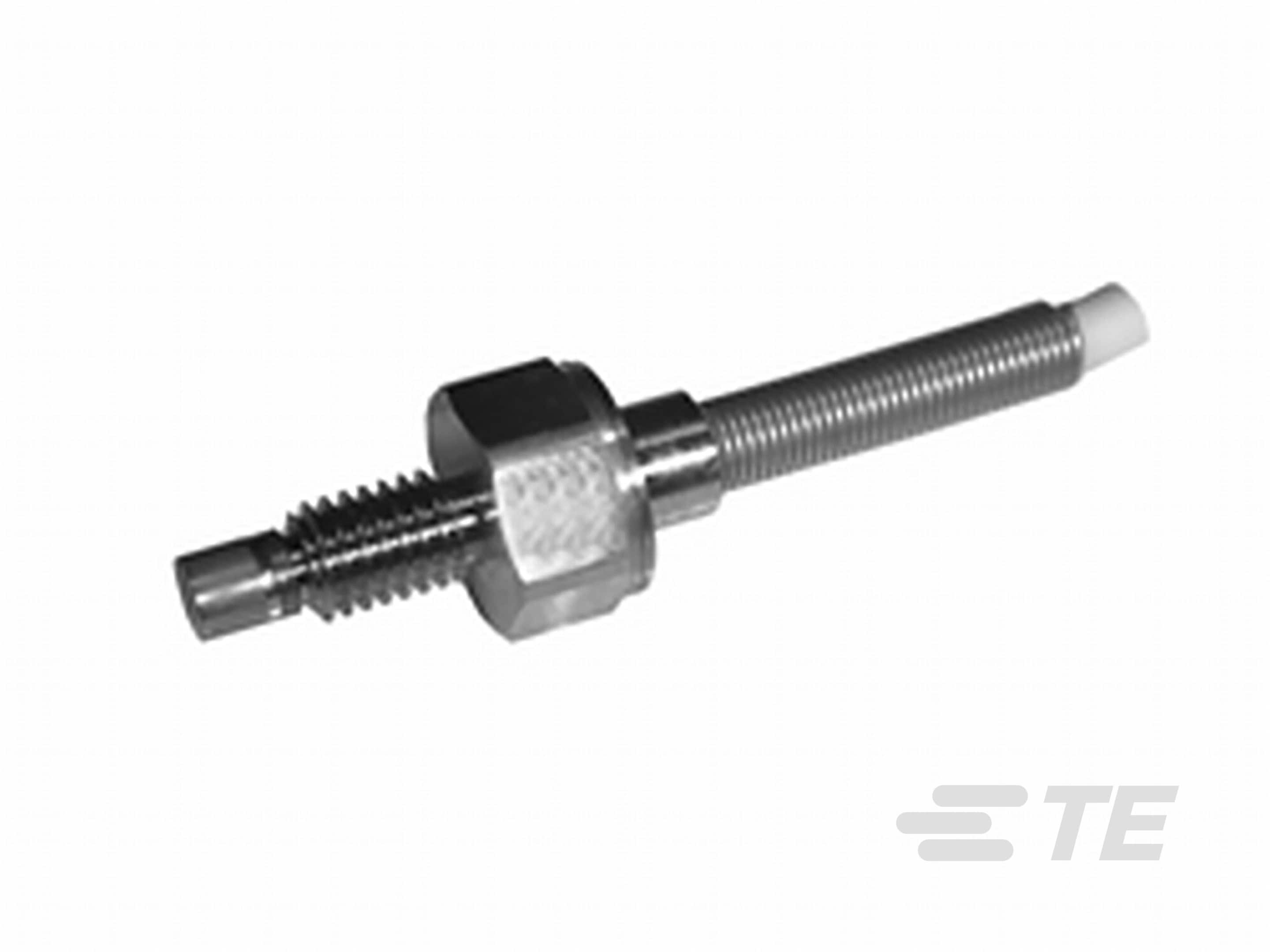

这款传感器采用全钛结构和齐平膜,可保护传感器免受大多数腐蚀环境的损害。 XPM4 采用了 Measurement Specialties Inc. 的最新 SanShiftTM 技术,这项技术可实质性消除安装扭矩造成的零点漂移。XPM4 传感元件采用经过温度补偿,由具有高稳定性的微机械加工硅应变片组成的惠斯通电桥结构,尤其在低量程和高频情况下可优化性能。所有型号可提供带压力消除弹簧的加固型电缆输出或连接器输出。



作为拥有多年经验的传感器设计和制造商,Measurement Specialties, Inc. 常常与客户合作,按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。配套元件(传感器、电源、放大器和数显系统)配置统一,经过校正,可供客户立即使用

特点

  • 绝压、密封压力和表压量程:5 至 200 bar [75 psi 至 3,000 psi]
  • 钛金属设备
  • 电缆或连接器输出
  • 适用于静态和动态应用
  • 线性: ±0.35% F.S.
  • 齐平膜,全钛结构
  • 安装扭矩灵敏度低
  • M4x0.7 螺纹

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  小型压力传感器

  • 类型  密封压, 绝压, 表压

结构特性

  • 压力端口/接头  M4x.7 公端

电气特征

  • 电源电压 (V) 10

主体特性

  • 端口材料 

尺寸

  • 尺寸  六角 8 mm [ 六角 .315 in ]

使用环境

  • 压力 (bar) 5, 10, 20, 50, 100, 200

  • 压力 (psi) 75, 150, 300, 750, 1500, 3000

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 过压  2X FS

  • 压力范围  0 – 75 至 3000 psi

  • 输出/跨度  100 mV, 30 mV, 60 mV

  • 精度  最低 ± .35% FSO

其他

  • 选项  IP67 保护, 电缆长度, 补偿温度范围, 连接器输出, 非标准电源校准
