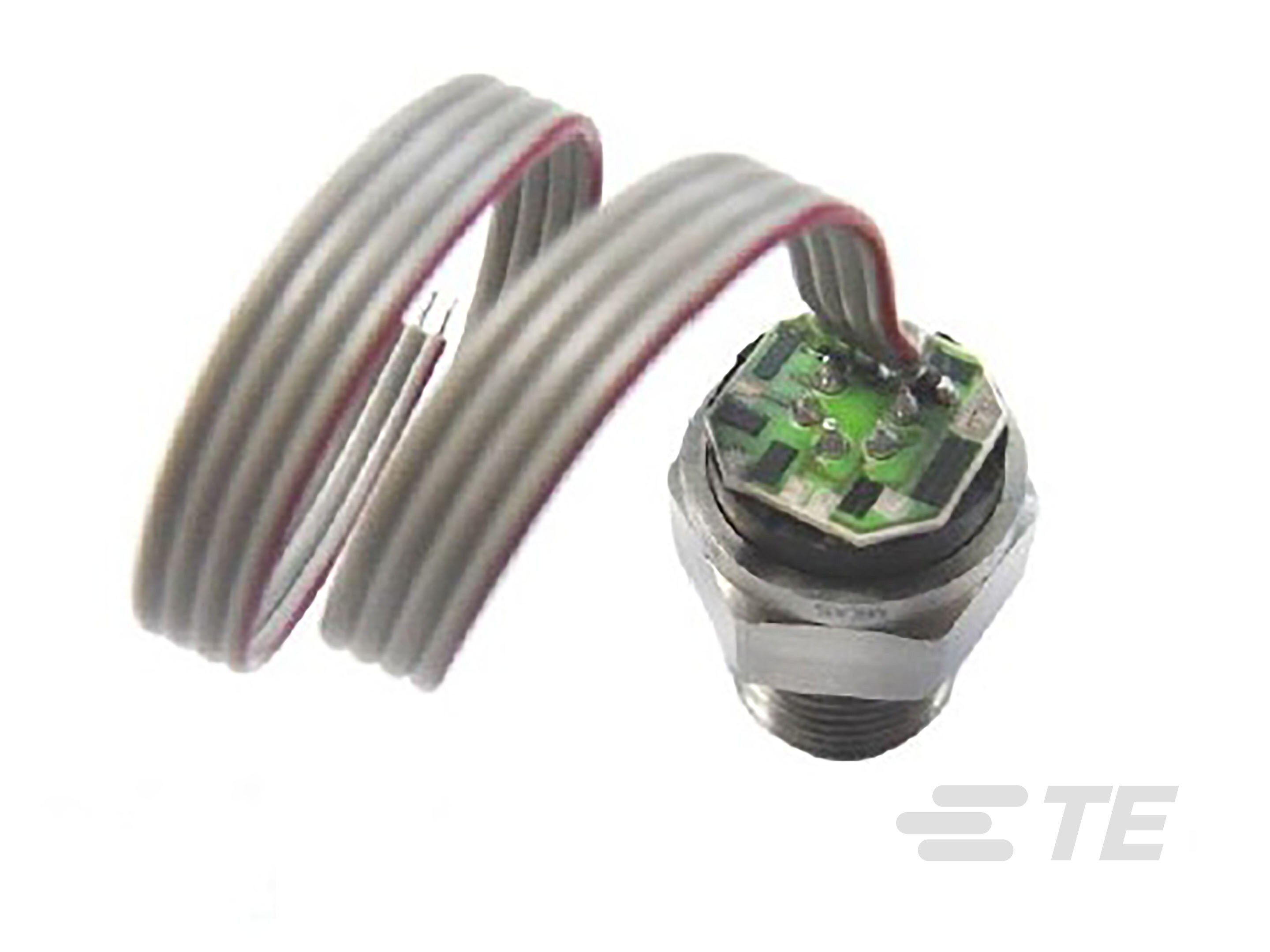

9MM MV OUTPUT PRESSURE SENSOR

89CV 介质隔离压力传感器 查看 1

9MM MV OUTPUT PRESSURE SENSOR

|
  • TE 系列编号  89CV
  • TE 内部编号  CAT-MIPS0025
89 恒压型是一款外形小巧并与介质兼容的压阻式硅压力传感器，封装在 316L 不锈钢外壳中。
更多 更少

  • 压力 (psi): 1000, 3000, 5000, 10000

  • 传感器类型 : 毫伏输出隔离膜式压力传感器

  • 类型 : 密封压, 绝压

  • 输出/跨度 : 100mV

  • 电源电压 (V): 10

保存至清单

配置产品并获取产品报价

概述

89 恒压供电型传感器采用 5/16-32 UNEF 螺纹，且可焊接。 这款传感器还可采用多种螺纹过程连接封装，例如 1/4 和 1/8NPT、1/4BSP 以及定制过程连接。请联系工厂详细了解螺纹选项。89 恒压供电型专用于需要与腐蚀介质兼容的高压 OEM 应用。传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。封装件上附有一个陶瓷基板，其中包含一个激光修正电阻以对传感器进行温度补偿和偏移校正。

特点

  • 316L SS 压力传感器
  • 高压
  • 0 - 100 mV 输出
  • 绝压和密封表压
  • 螺纹过程连接或 O 型环安装
  • -40ºC 至 +125ºC 工作温度范围
  • 非线性压力：±0.25%
  • 固态可靠性

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  毫伏输出隔离膜式压力传感器

  • 类型  密封压, 绝压

结构特性

  • 电气连接  带状电缆, 带连接器的电缆

  • 压力端口/接头  1/4 -18 NPT（7/8 六角）, 1/4-18 NPT（5/8 六角）, 1/4-19 BSP（3/4 六角）, 1/4-19 BSP（7/8 六角）, 1/8-27 NPT（5/8 六角）, 1/8-27 NPT（7/8 六角）, 7/16-20 UNF (7/8) 六角, 可焊接（无螺纹）

电气特征

  • 电源电压 (V) 10

尺寸

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

  • 尺寸  直径 9.04 x 13.2 mm [ 直径 .356 x .52 in ]

操作/应用

  • 过压  3X

  • 压力 (psi) 1000, 3000, 5000, 10000

  • 输出/跨度  100mV

包装特性

  • 封装  可焊接, 螺纹过程连接头

其他

  • 非线性 (%) ± .25
