概述

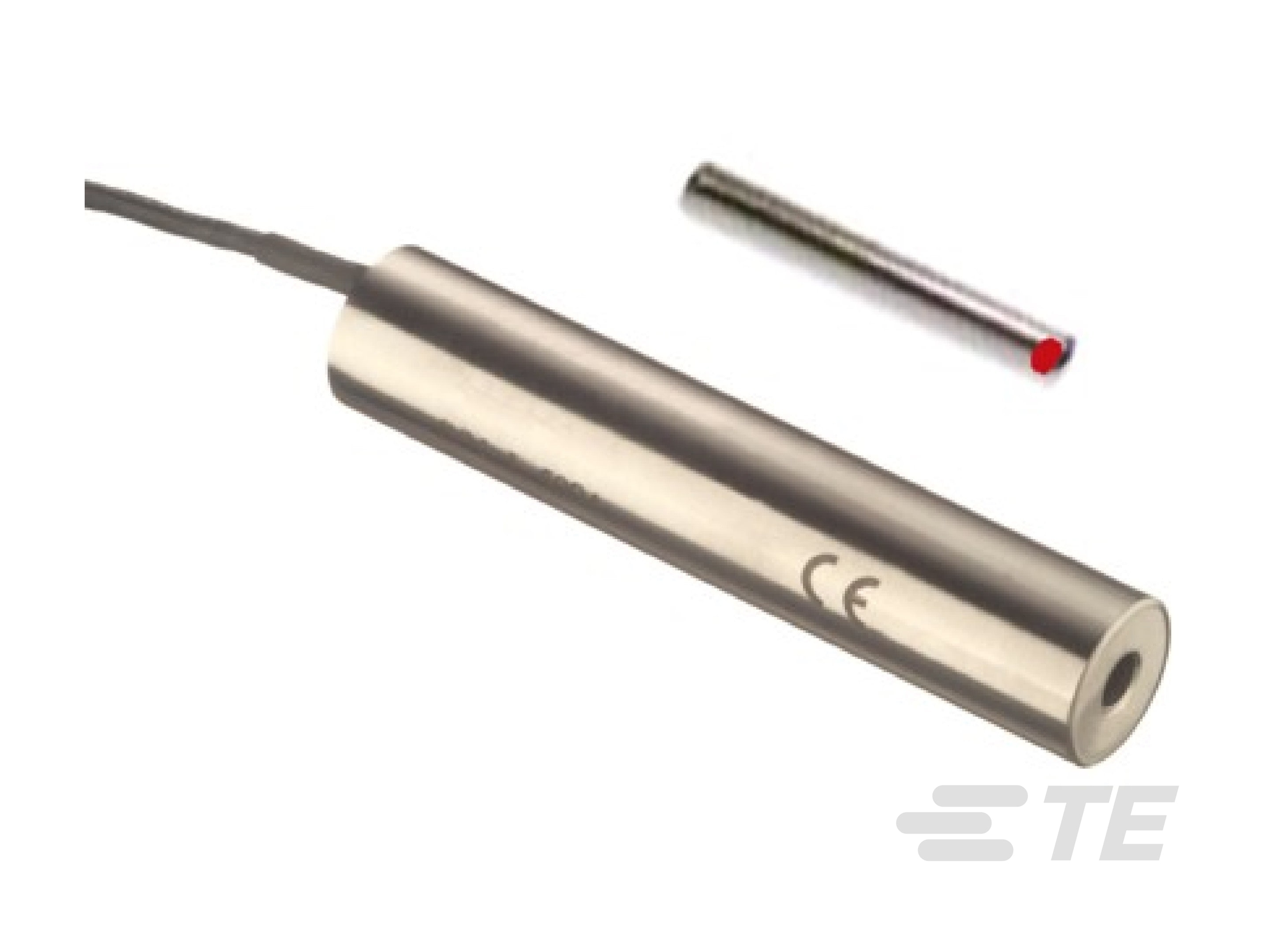

DS-SE 系列具有极高线性和低噪声输出,是用于与 PLC 及各种数据采集系统的模拟数字转换器单极输出进行连接的理想选择。 DC-SE 具有稳压功能,不受电源波动的影响,由未经稳压的 8.5 V 到 28 V 直流电源供电。极低的典型工作电流 (6 mA) 非常适合于远程或电池供电的应用。这款高度稳定的振荡器在整个工作范围内提供了卓越的温度性能,而同步解调可确保实现优异的抗噪音干扰功能。内置的 EMI/ESD 保护和屏蔽导线使得产品可以应用在工业环境下。双重电磁屏蔽可提供最大限度的漏磁场防护。

特点

  • 单端直流供电
  • 6 mA 低功耗
  • 行程范围为:0.1 至 6 英寸
  • 0.25% 线性
  • 不锈钢外壳
  • 双重电磁屏蔽
  • EMI/ESD 防护
  • 1 米长的屏蔽电缆
  • 导向铁芯可选
  • CE 认证

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 8.5 – 28

  • 模拟输出  0 – 5 V, 1 – 6 V

  • 电气连接  屏蔽电缆

主体特性

  • 外形尺寸  圆柱形

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  -25 – 85 °C [ -13 – 185 °F ]

行业标准

  • IP 等级  61

  • 行业标准  RoHS

其他

  • 全部行程范围 (mm) ±101.6, ±12.7, ±152.4, ±2.54, ±25.4, ±50.8, ±6.35

  • 全部行程范围 (in) ±.1, ±.25, ±.5, ±1, ±2, ±4, ±6

  • 线性 (% of Span) ±.25
