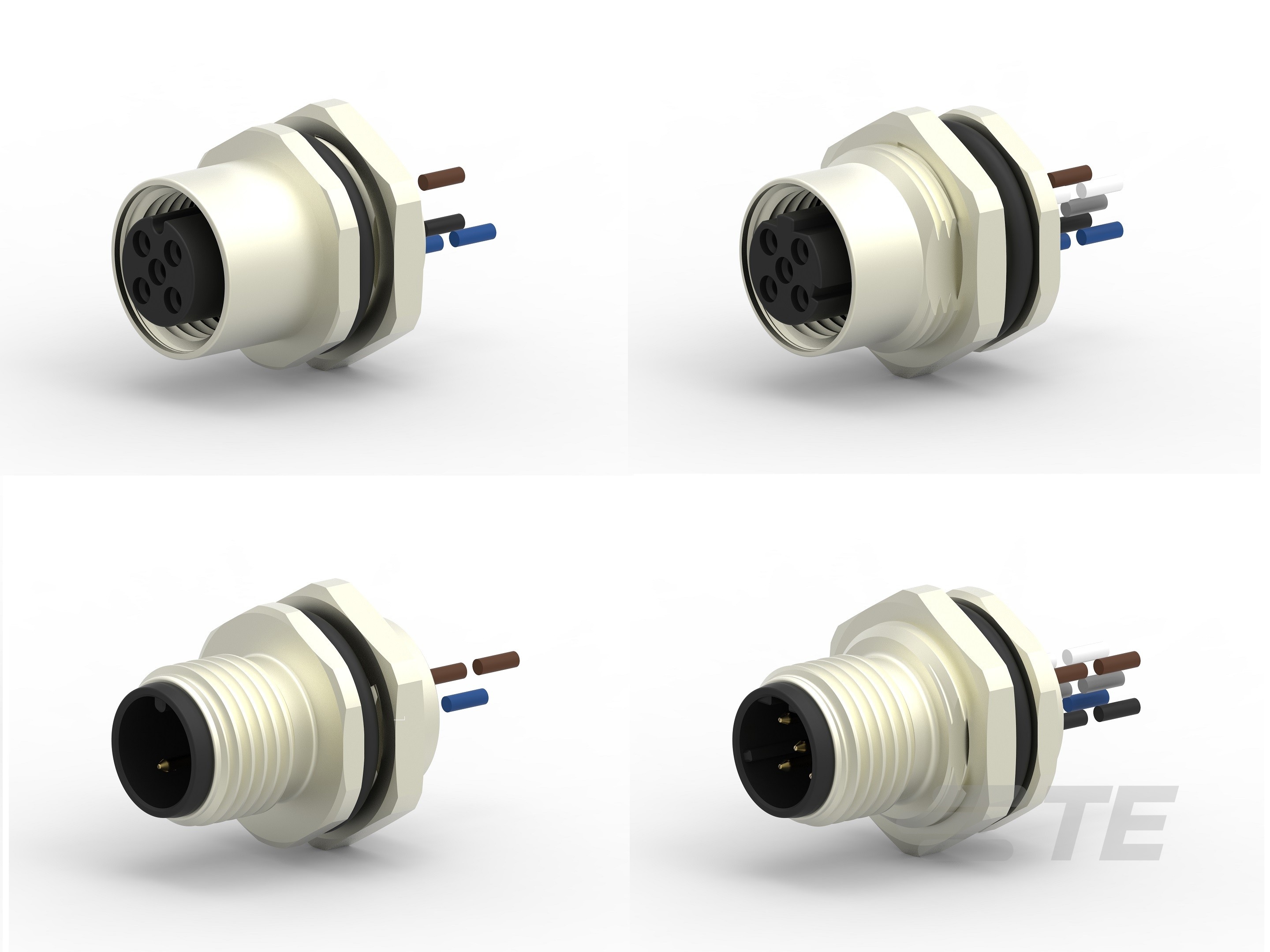

M12 面板安装导线

M12 Connector

附带导线的 M12 公制圆形面板安装连接器。

电子版数据手册|

产品特性

连接器系统: 线到面板, 线到面板
可密封: 是
连接器和端子端接到: 电线和电缆
电路应用: Signal
反向极性: 是

产品	TE 产品编号	文档	连接器安装类型	位数	端子额定电流（最大值）	极性代码	圆形连接器绝缘材料类型	信号位置数量	线径	线径	接合固定	圆形连接器种类	圆形连接器端子类型
M12,REAR MOUNTING,MALE,A,5P,0.2M WIRE	T4171010005-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	A	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,FEMALE,D,4P,0.2M WIRE	T4171110504-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	D	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,B,5P,0.2M WIRE	T4171310405-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	B	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,MALE,D,5P,0.2M WIRE	T4171010505-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	D	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,D,4P,0.2M WIRE	T4171010504-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	D	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,FEMALE,A,5P,0.2M WIRE	T4171310005-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	A	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,A,3P,0.2M WIRE	T4171110003-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	A	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,D,4P,0.2M WIRE	T4171310504-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	D	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,A,4P,0.2M WIRE	T4171310004-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	A	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,MALE,A,5P,0.2M WIRE	T4171210005-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	5	4 A	A	尼龙	5	22 AWG	.34 mm²	带有	插头	插针
M12,FRONT MOUNTING,MALE,A,4P,0.2M WIRE	T4171210004-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	A	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,FEMALE,B,5P,0.2M WIRE	T4171110405-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	B	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,MALE,A,3P,0.2M WIRE	T4171210003-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	A	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,FEMALE,A,3P,0.2M WIRE	T4171310003-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	A	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,A,4P,0.2M WIRE	T4171110004-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	4	4 A	A	尼龙	4	22 AWG	.34 mm²	带有	母端	插座
M12,REAR MOUNTING,MALE,A,3P,0.2M WIRE	T4171010003-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	A	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,A,4P,0.2M WIRE	T4171010004-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	A	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,FEMALE,A,5P,0.2M WIRE	T4171110005-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	5	4 A	A	尼龙	5	22 AWG	.34 mm²	带有	母端	插座
M12,FRONT MOUNTING,MALE,D,4P,0.2M WIRE	T4171210504-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	D	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,B,5P,0.2M WIRE	T4171210405-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	B	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,FEMALE,A,2P,0.2M WIRE	T4171110002-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	A	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,MALE,A,2P,0.2M WIRE	T4171010002-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	A	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,B,2P,0.2M WIRE	T4171010402-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	B	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,B,3P,0.2M WIRE	T4171010403-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	B	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,B,4P,0.2M WIRE	T4171010404-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	B	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,B,5P,0.2M WIRE	T4171010405-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	B	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,D,2P,0.2M WIRE	T4171010502-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	D	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNTING,MALE,D,3P,0.2M WIRE	T4171010503-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	D	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,REAR MOUNT,MALE, A, 8P, 0.2M WIRE	T4171020008-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	8	2 A	A	聚酰胺 6.6 GF25	8	24 AWG	.25 mm²	带有	插头	插针
M12,REAR MOUNT,MALE, A, 8P, 0.5M WIRE	T4171020008-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	8	2 A	A	聚酰胺 6.6 GF25	8	-	-	-	插头	插针
M12,REAR MOUNT,MALE, A, 12P, 0.2M WIRE	T4171030012-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	插头	插针
M12,REAR MOUNT,MALE, A, 12P, 0.5M WIRE	T4171030012-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	插头	插针
M12,REAR MOUNTING,FEMALE,B,2P,0.2M WIRE	T4171110402-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	B	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,B,3P,0.2M WIRE	T4171110403-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	B	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,B,4P,0.2M WIRE	T4171110404-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	B	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,D,2P,0.2M WIRE	T4171110502-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	D	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,D,3P,0.2M WIRE	T4171110503-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	D	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNTING,FEMALE,D,5P,0.2M WIRE	T4171110505-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	D	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,REAR MOUNT,FEMALE,A,8P,0.2M WIRE	T4171120008-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	8	2 A	A	聚酰胺 6.6 GF25	8	24 AWG	.25 mm²	带有	母端	插座
M12,REAR MOUNT,FEMALE, A, 8P, 0.5M WIRE	T4171120008-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	8	2 A	A	聚酰胺 6.6 GF25	8	24 AWG	.25 mm²	带有	母端	插座
M12,REAR MOUNT,FEMALE,A,8P,1.0M WIRE	T4171120008-003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	8	2 A	A	聚酰胺 6.6 GF25	8	-	-	-	母端	插座
M12,REAR MOUNT,FEMALE, A, 12P, 0.2M WIRE	T4171130012-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	母端	插座
M12,REAR MOUNT,FEMALE, A, 12P, 0.5M WIRE	T4171130012-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	母端	插座
M12,REAR MOUNT,FEMALE, A, 12P, 1.0M WIRE	T4171130012-003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	母端	插座
M12,FRONT MOUNTING,MALE,A,2P,0.2M WIRE	T4171210002-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	A	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,B,2P,0.2M WIRE	T4171210402-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	B	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,B,3P,0.2M WIRE	T4171210403-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	B	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,B,4P,0.2M WIRE	T4171210404-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	B	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,D,2P,0.2M WIRE	T4171210502-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	D	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,D,3P,0.2M WIRE	T4171210503-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	D	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNTING,MALE,D,5P,0.2M WIRE	T4171210505-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	D	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	插头	插针
M12,FRONT MOUNT,MALE, A, 8P, 0.2M WIRE	T4171220008-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	8	2 A	A	聚酰胺 6.6 GF25	8	24 AWG	.25 mm²	带有	插头	插针
M12,FRONT MOUNT,MALE, A, 8P, 0.5M WIRE	T4171220008-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	8	2 A	A	聚酰胺 6.6 GF25	8	-	-	-	插头	插针
M12,FRONT MOUNT,MALE, A,12P, 0.2M WIRE	T4171230012-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	插头	插针
M12,FRONT MOUNT,MALE, A, 12P, 0.5M WIRE	T4171230012-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	插头	插针
M12,FRONT MOUNTING,FEMALE,A,2P,0.2M WIRE	T4171310002-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	A	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,B,2P,0.2M WIRE	T4171310402-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	B	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,B,3P,0.2M WIRE	T4171310403-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	B	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,B,4P,0.2M WIRE	T4171310404-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	4	4 A	B	聚酰胺	4	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,D,2P,0.2M WIRE	T4171310502-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	2	4 A	D	聚酰胺	2	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,D,3P,0.2M WIRE	T4171310503-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	3	4 A	D	聚酰胺	3	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNTING,FEMALE,D,5P,0.2M WIRE	T4171310505-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	5	4 A	D	聚酰胺	5	22 – 20 AWG	.34 – .5 mm²	-	母端	插座
M12,FRONT MOUNT,FEMALE, A, 8P, 0.2M WIRE	T4171320008-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	8	2 A	A	聚酰胺 6.6 GF25	8	24 AWG	.25 mm²	带有	母端	插座
M12,FRONT MOUNT,FEMALE, A, 8P, 0.5M WIRE	T4171320008-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	-	8	2 A	A	聚酰胺 6.6 GF25	8	-	-	-	母端	插座
M12,FRONT MOUNT,FEMALE,A,12P,0.2M WIRE	T4171330012-001	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	母端	插座
M12,FRONT MOUNT,FEMALE,A,12P,0.5M WIRE	T4171330012-002	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	面板安装	12	1.5 A	A	聚酰胺 6.6 GF25	12	-	-	带有	母端	插座

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器系统 线到面板, 线到面板
可密封是
连接器和端子端接到 电线和电缆
圆形连接器种类 插头, 母端
外壳类型金属
组件类型 电连接器
附件颜色黑色
产品类型 连接器组件
预接线是

结构特性

位数 2, 3, 4, 5, 8, 12
电源位置数量 0
信号位置数量 2, 3, 4, 5, 8, 12
端子预装 Yes
键控 A, B, D
工厂安装的后壳否
键控 + 极化位置 A, B, D

电气特征

工作电压 (VAC) 250, 30, 60
工作电压 (VDC) 30

主体特性

外壳电镀材料镍
外壳基材黄铜
圆形连接器绝缘材料类型 尼龙, 聚酰胺, 聚酰胺 6.6 GF25
环境保护类型 密封, 弹性体密封
O 形环材料硅胶
环境保护 IP67
周边密封材料硅胶

接触件特性

端子额定电流（最大值） (A) 1.5, 2, 4
反向极性是
圆形连接器端子类型 插座, 插针

机械附件

面板安装特性类型螺母
连接器安装类型 面板安装
极性代码 A, B, D
接合对准类型键控
接合固定带有
接合对准带有
接合固定类型 螺纹连接

壳体特性

圆形连接器壳体尺寸 18

尺寸

尾纤长度 (mm) 200, 500
尾纤长度 (in) 7.87, 19.68
线径 (AWG) 22, 22 – 20, 24
线径 (mm²) .25, .34, .34 – .5
面板厚度 (mm) 2.5, 2.5 – 4.5, 4.5
面板厚度 (in) .098, .098 – .117, .177

使用环境

工作温度范围 -40 – 85 °C [ -40 – 185 °F ]
IP 防水密封等级 IP67

操作/应用

电路应用 Signal
屏蔽否

行业标准

UL 易燃性等级 UL 94HB

包装特性

封装数量 1

其他

现场维修否

参考编号

TE 内部编号 CAT-C73765-M1F

M12 面板安装导线

产品特性

连接器系统: 线到面板, 线到面板

可密封: 是

连接器和端子端接到: 电线和电缆

电路应用: Signal

反向极性: 是

规格特性

产品类型特性

连接器系统 线到面板, 线到面板

可密封 是

连接器和端子端接到 电线和电缆

圆形连接器种类 插头, 母端

外壳类型 金属

组件类型 电连接器

附件颜色 黑色

产品类型 连接器组件

预接线 是

结构特性

位数 2, 3, 4, 5, 8, 12

电源位置数量 0

信号位置数量 2, 3, 4, 5, 8, 12

端子预装 Yes

键控 A, B, D

工厂安装的后壳 否

键控 + 极化位置 A, B, D

电气特征

工作电压 (VAC) 250, 30, 60

工作电压 (VDC) 30

主体特性

外壳电镀材料 镍

外壳基材 黄铜

圆形连接器绝缘材料类型 尼龙, 聚酰胺, 聚酰胺 6.6 GF25

环境保护类型 密封, 弹性体密封

O 形环材料 硅胶

环境保护 IP67

周边密封材料 硅胶

接触件特性

端子额定电流（最大值） (A) 1.5, 2, 4

反向极性 是

圆形连接器端子类型 插座, 插针

机械附件

面板安装特性类型 螺母

连接器安装类型 面板安装

极性代码 A, B, D

接合对准类型 键控

接合固定 带有

接合对准 带有

接合固定类型 螺纹连接

壳体特性

圆形连接器壳体尺寸 18

尺寸

尾纤长度 (mm) 200, 500

尾纤长度 (in) 7.87, 19.68

线径 (AWG) 22, 22 – 20, 24

线径 (mm²) .25, .34, .34 – .5

面板厚度 (mm) 2.5, 2.5 – 4.5, 4.5

面板厚度 (in) .098, .098 – .117, .177

使用环境

工作温度范围 -40 – 85 °C [ -40 – 185 °F ]

IP 防水密封等级 IP67

操作/应用

电路应用 Signal

屏蔽 否

行业标准

UL 易燃性等级 UL 94HB

包装特性

封装数量 1

其他

现场维修 否

参考编号

TE 内部编号 CAT-C73765-M1F
