特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

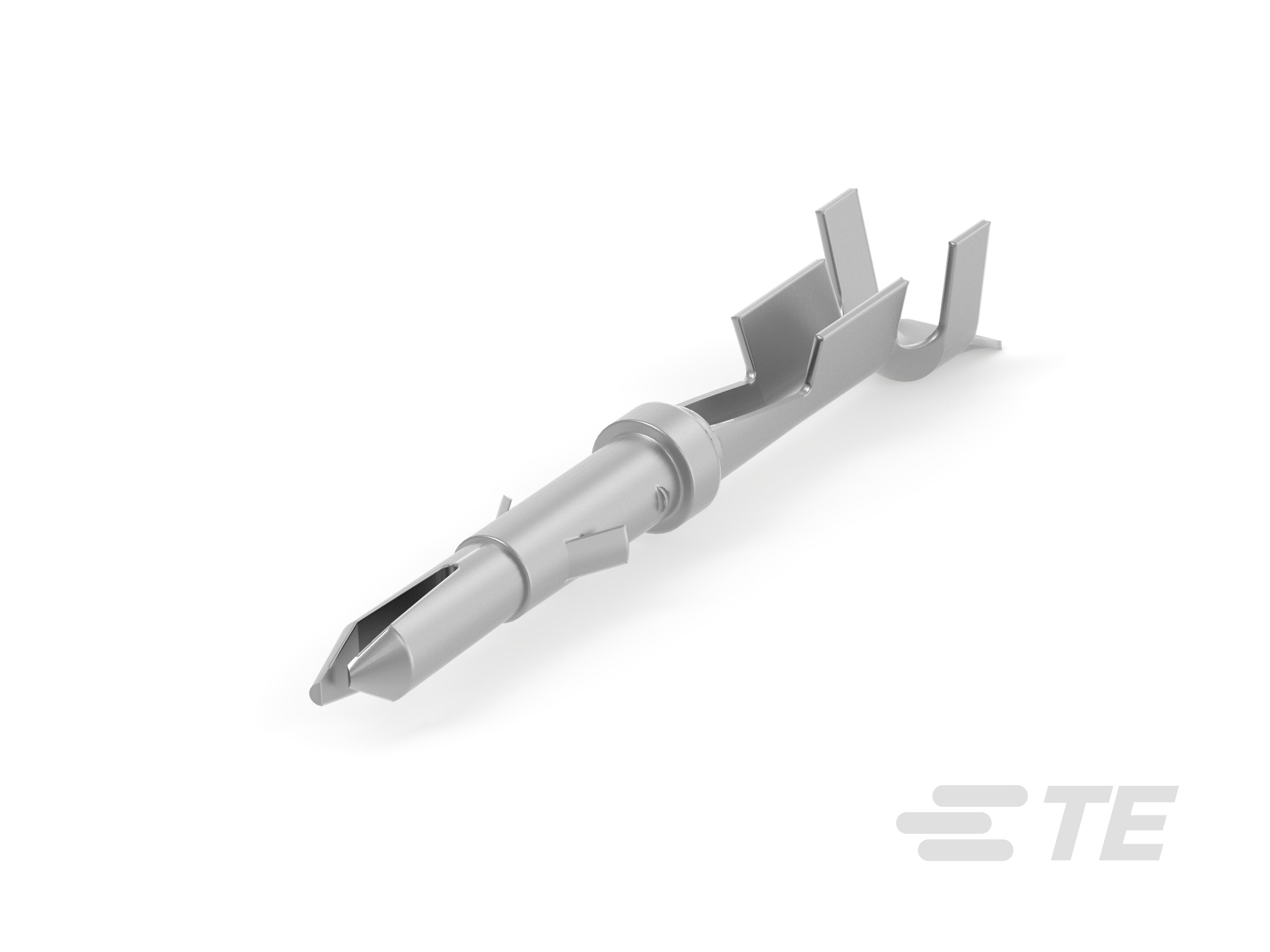

产品类型特性

  • 产品类型 : 端子

  • Connector System : 线到线

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • Contact Current Rating (Max) (A): 9

  • 端子类型 : 插针

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 预镀锡

  • 端子接触部位电镀厚度 : .4 µm [ 15.75 µin ]

  • 端子设计 : 成形插针

端接特性

  • 线缆尺寸 (AWG): 26 – 18

  • 线缆尺寸 (mm²): .12 – .8

  • 线缆尺寸 (CMA): 236.823 – 1578.82

  • 端接类型 : 压接

尺寸

  • 接受导线绝缘直径范围 : 1.27 – 2.92 mm [ .05 – .115 in ]

使用环境

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • Circuit Application : 电源和信号

包装特性

  • 封装方法 :

其他

  • 线缆类型 : 分离式导线
