特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

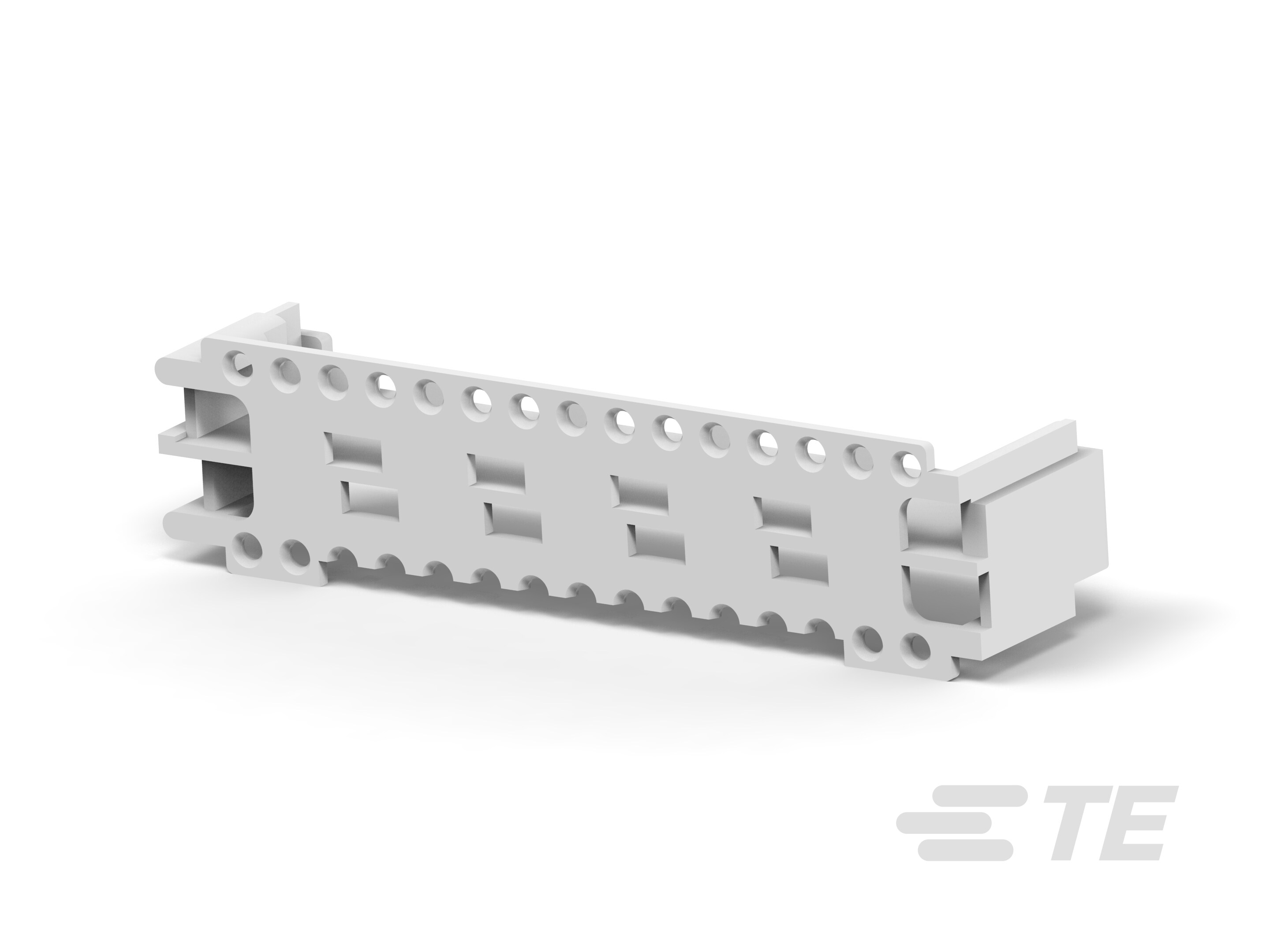

  • 附件类型 : 固定架

  • Connector System : 线到板

  • 形状 : 矩形

  • 附件颜色 : 象牙色

  • 线缆类型 : 分离式导线

  • 产品类型 : 附件

  • 行间距 (mm): 6.6

结构特性

  • Number of Positions : 30

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 125

主体特性

  • 颜色 : 象牙色

  • 主体颜色 : 象牙色

  • 主体材料 : PA66

接触件特性

  • Contact Current Rating (Max) (A): 4

机械附件

  • 接合固定 : 带有

壳体特性

  • Centerline (Pitch) : 2 mm [ .079 in ]

  • 壳体颜色 : 自然

尺寸

  • 线缆尺寸 (AWG): 30 – 22

  • 宽度 : 8.5 mm [ .334 in ]

  • 高度 : 8.3 mm [ .32677 in ]

  • 长度 : 34.3 mm [ 1.35 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 内部/外部 : 内部

  • 适用于 : CT 连接器

包装特性

  • 封装数量 : 750

  • 封装方法 :

其他

  • 注释 : 每个支架上都使用了两个母连接器。
