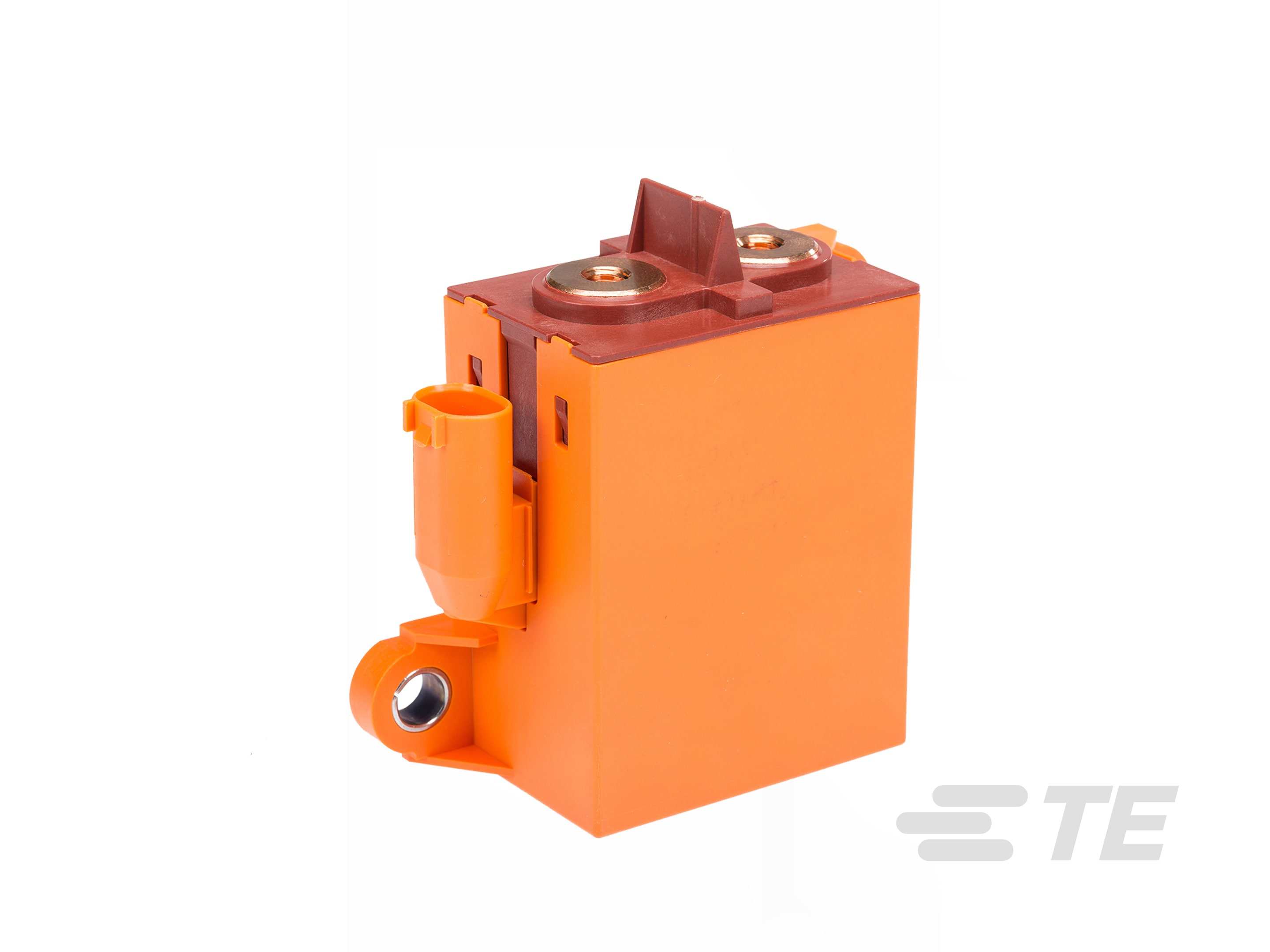

2-1904070-1
12VDC Coil Voltage Rating, Internal Coil Switch, 450VDC Contact Voltage Rating, EVC 175 Main Contactor, Automotive Contactors
2-1904070-1
12VDC Coil Voltage Rating, Internal Coil Switch, 450VDC Contact Voltage Rating, EVC 175 Main Contactor, Automotive Contactors
-
- EVC
- EVC 175 主接触器
- TE 内部编号 2-1904070-1
- TE 内部产品描述 V23717A0002A200-EV-CBOX
- 别名 ID V23717-A0002-A200
-
线圈电压额定值 (VDC): 12
-
端子电流类 (A): 101 – 200
-
线圈特性 : 内部线圈开关
-
端子电压额定值 (VDC): 450
-
端子极限断开电流 (A): 1500
文档
产品图纸
- EVC 175 Internal Economizer ENG_CD_V23717-A0002-A200_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1904070-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1904070-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1904070-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1904070-1_A.3d_stp.zip 英文版本
数据表/目录页
- Automotive Relay Application Notes ENG_CS_Automotive_Relay_Applications_0315.pdf 英文版本
- High Voltage Relays & Contactors, High Voltage Contactor, EVC 175 Main Contactors ENG_DS_V23717-X0000-A001_A.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
- 应用规格 ENG_SS_114-97881_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
线圈特性 : 内部线圈开关
-
端子排列方式 : 1 Form X，SPST-NO-DM
电气特征
-
线圈电阻 (Ω): 3 – 33
-
端子开关电压（最大值） (VDC): 500
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VDC): 450
-
端子极限断开电流 (A): 1500
-
端子和线圈间绝缘初始电介质 (Vrms): 2800
-
打开端子间绝缘初始电介质 (Vrms): 2800
-
节能型线圈功率额定值（最小值） (mW): 480
主体特性
-
产品重量 : 295 g [ 10.4 oz ]
接触件特性
-
端子材料 : 银合金, 银合金
端接特性
-
干线端接和连接类型 : 螺纹式端子
-
线圈端接和连接类型 : 连接器
尺寸
-
产品高度 : 34.2 mm [ 1.35 in ]
-
产品长度 : 68.6 mm [ 2.7 in ]
-
产品宽度 : 80.4 mm [ 3.17 in ]
使用环境
-
环境温度（最大值） : 85 °C [ 185 °F ]
-
环境保护类别 : RTI
操作/应用
-
线圈励磁系统 : 单稳态
-
驱动系统 : DC
其他
-
端子电流类 (A): 101 – 200
-
高度类（机械） (mm): 30 – 40
-
线圈/端子间绝缘初始电介质类 (V): 2001 – 4000
-
环境温度类 (°C): -40 – 85
