产品  描述

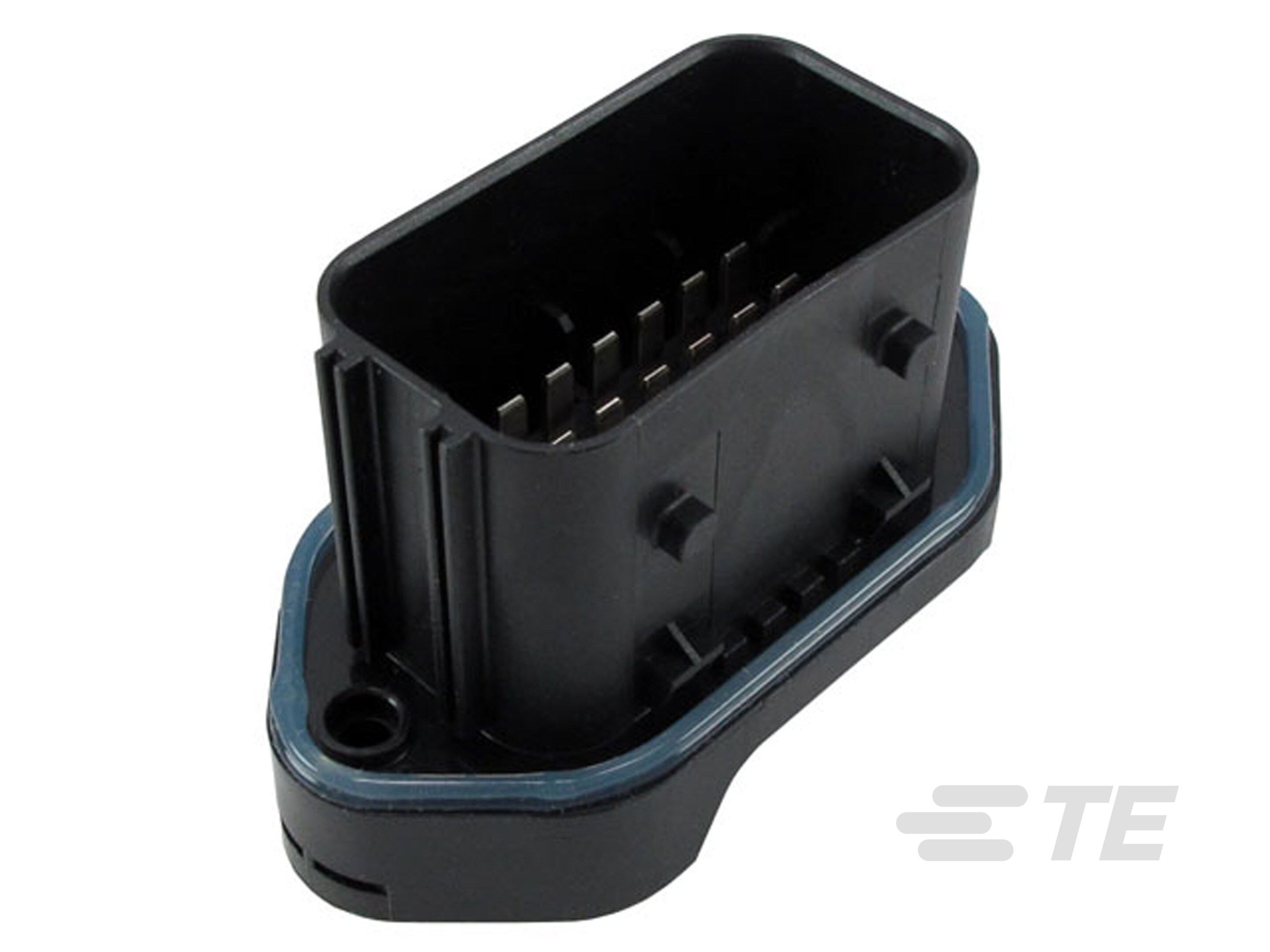

LEAVYSEAL 板端连接器是具有多位数的 PCB 连接器。它们提供 21、39、62 和 92 位位数多种选择,并可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,可负载高达 40 安培的电流。LEAVYSEAL 板端连接器专为在严苛环境下保持数据和电源信号的完整性和导通性而设计。 查看全部 LEAVYSEAL HEADERS (13)

产品图纸

CAD 文件

特性

产品  描述

LEAVYSEAL 板端连接器是具有多位数的 PCB 连接器。它们提供 21、39、62 和 92 位位数多种选择,并可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,可负载高达 40 安培的电流。LEAVYSEAL 板端连接器专为在严苛环境下保持数据和电源信号的完整性和导通性而设计。 查看全部 LEAVYSEAL HEADERS (13)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 21

  • 行数 : 3

电气特征

  • 标称电压架构 (V): 12, 24

  • 工作电压 (VDC): 28

主体特性

  • 颜色 : 黑色

接触件特性

  • 公端宽度 : 2.8 mm [ .11 in ]

  • 公端厚度 : .8 mm [ .031 in ]

  • 接触面电镀 : 银 (Ag)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 板锁

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • 安装孔 : 带有

  • PCB 安装对准 : 不带

  • 安装方向 : 垂直/180°

  • 锁定接口 : 不带

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

尺寸

  • 宽度 : 38 mm [ 1.482 in ]

  • PCB 的外形高度 : 42.45 mm [ 1.671 in ]

  • 长度 : 76 mm [ 2.992 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

  • 工作温度(最大值) (°C): 100, 105, 110, 120, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248

操作/应用

  • Circuit Application : Signal

行业标准

  • 保护等级 : IP67, IP69K

  • UL 易燃性等级 : UL 94-HB

包装特性

  • 封装数量 : 105

  • 封装类型 : 零散零件

产品合规性
