- TE 内部编号 1394089-1

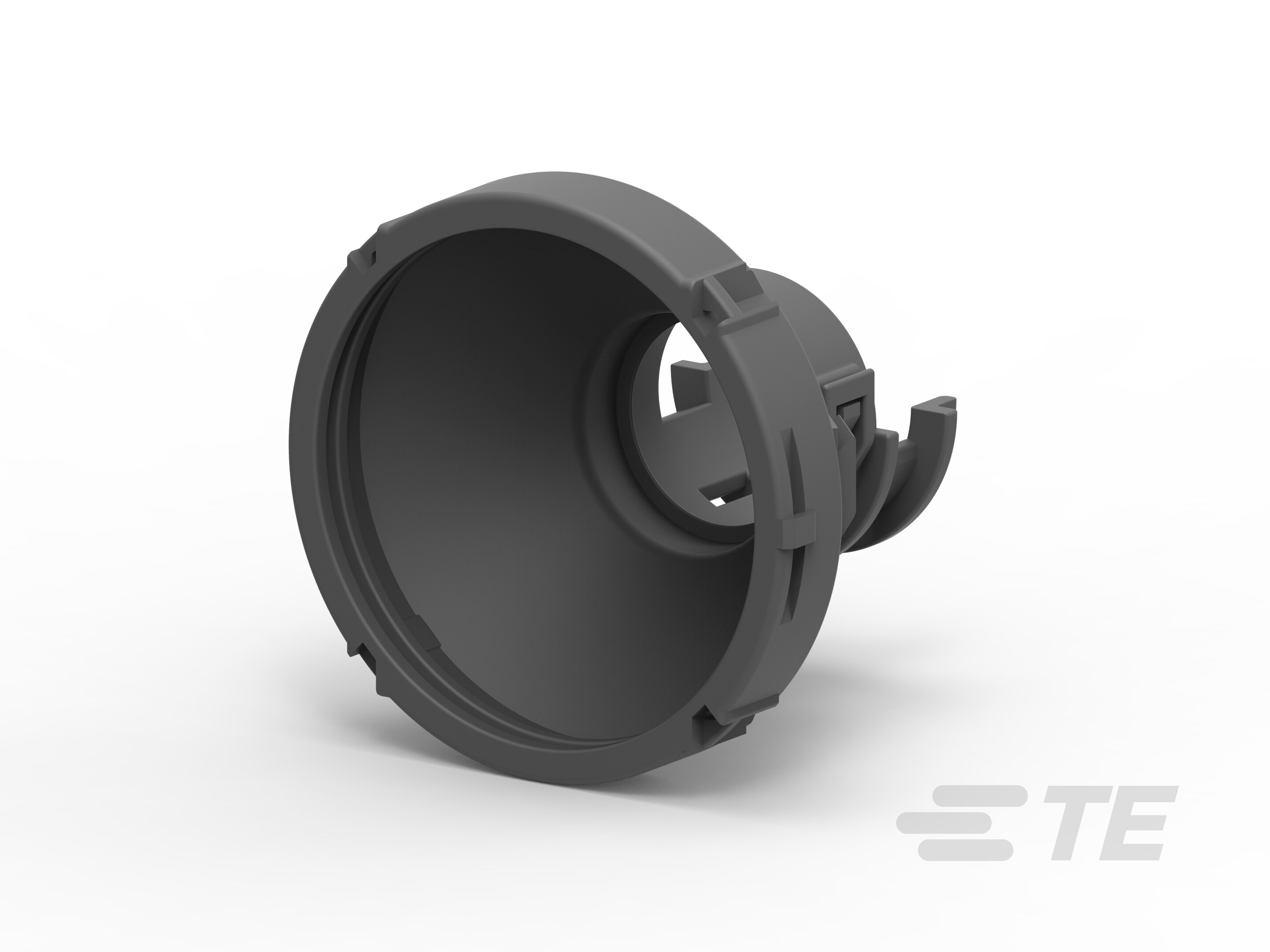

- TE 内部产品描述 ABDECKKAPPE F31P
- 所有 Circular DIN Backshells (16)
-
连接器后盖产品类型 : 尾附件
-
主要产品材料 : PBT
-
位数 : 31
-
工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]
文档
产品图纸
- CAP FOR 31POS. PIN AND SOCKET HOUSING Abdeckkappe fuer 31pol. Stift- u. Buchseng ENG_CD_1394089_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1394089-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1394089-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1394089-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1394089-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18449_C.pdf 德语
- 产品规格 GER_SS_108-18742_C.pdf 德语
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器后盖产品类型 : 尾附件
结构特性
-
位数 : 31
主体特性
-
主要产品颜色 : 黑色
-
出线角度 : 180°
-
主要产品材料 : PBT
机械附件
-
应力消除 : 带有
尺寸
-
兼容电缆直径范围 : 22.5 mm [ .886 in ]
使用环境
-
工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Carton
-
封装数量 : 200
其他
-
可维修 : 是
