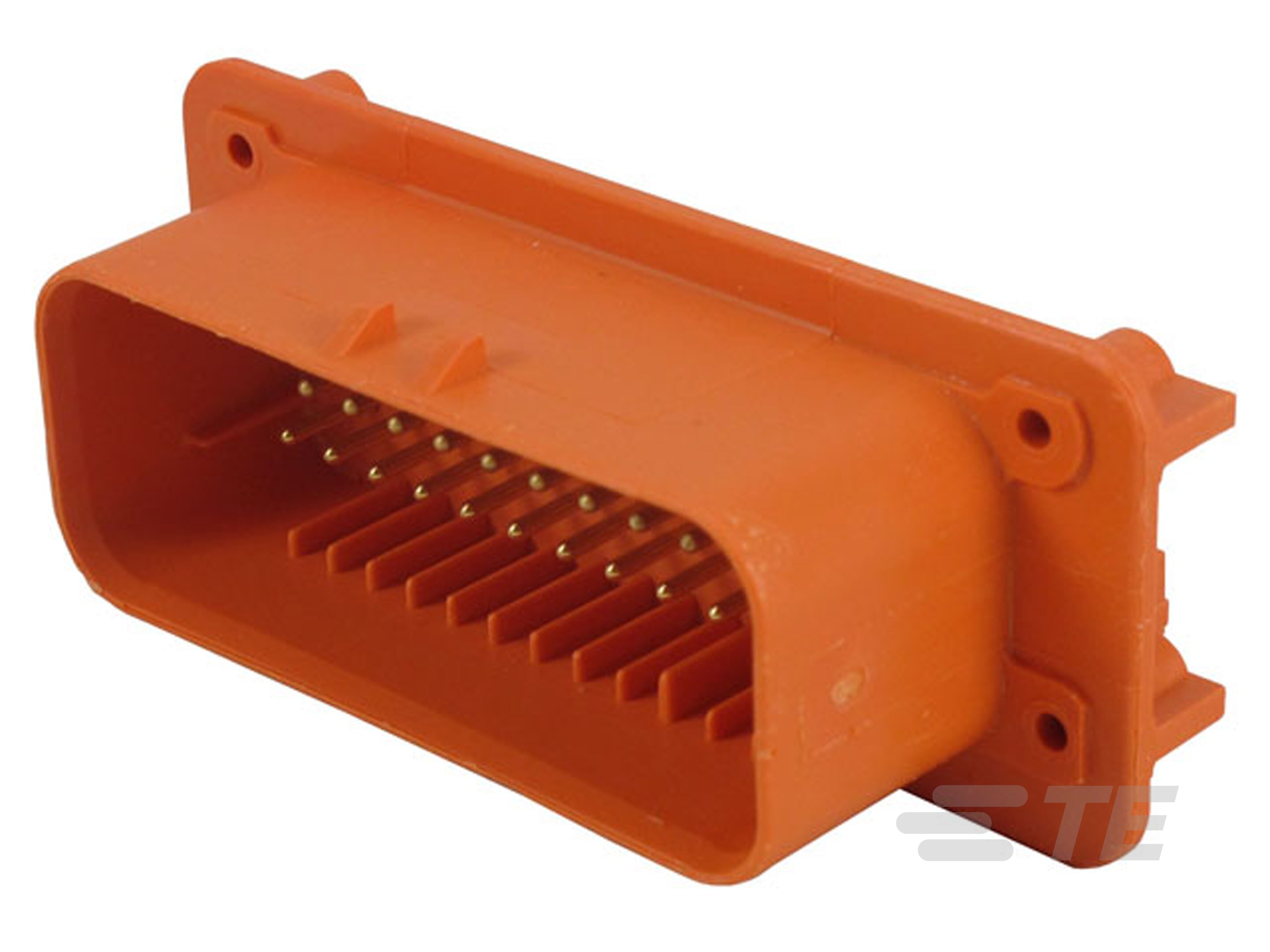

AMPSEAL 板端连接器设计用于印刷电路板应用,提供8、14、23 和 35 位位数排列方式。这些板端连接器可集成尺寸为 1.3 mm 的端子,并负载高达 8 安培(镀锡端子)或 17 安培(镀金端子)的电流。 查看全部 AMPSEAL HEADERS (114)

产品图纸

机构认证

特性

产品  描述

AMPSEAL 板端连接器设计用于印刷电路板应用,提供8、14、23 和 35 位位数排列方式。这些板端连接器可集成尺寸为 1.3 mm 的端子,并负载高达 8 安培(镀锡端子)或 17 安培(镀金端子)的电流。 查看全部 AMPSEAL HEADERS (114)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 35

  • 行数 : 3

  • 节数 : 1

  • 信号针数量 : 35

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 240

  • 额定电压(最大值) (VAC): 250

  • 工作电压 (VAC): 250

主体特性

  • 颜色 : 橙色

接触件特性

  • 公端宽度 : 1.3 mm [ .051 in ]

  • 公端厚度 (mm): 1.3

  • 插针直径 : 1.3 mm [ .051 in ]

  • 接触面电镀 : 金 (Au)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 板锁

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • 安装孔 : 带有

  • PCB 安装对准 : 带有

  • 安装方向 : 水平/90°

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

尺寸

  • 宽度 : 37.9 mm [ 1.498 in ]

  • PCB 的外形高度 : 23.6 mm [ .929 in ]

  • PCB 厚度(建议) : 1.57 mm [ 0.062 in ]

  • 长度 : 76.9 mm [ 3.0275 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

  • 工作温度(最大值) (°C): 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 保护等级 : IP6K9K

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 220
