特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 电线和电缆

  • 线缆类型 : 分离式导线

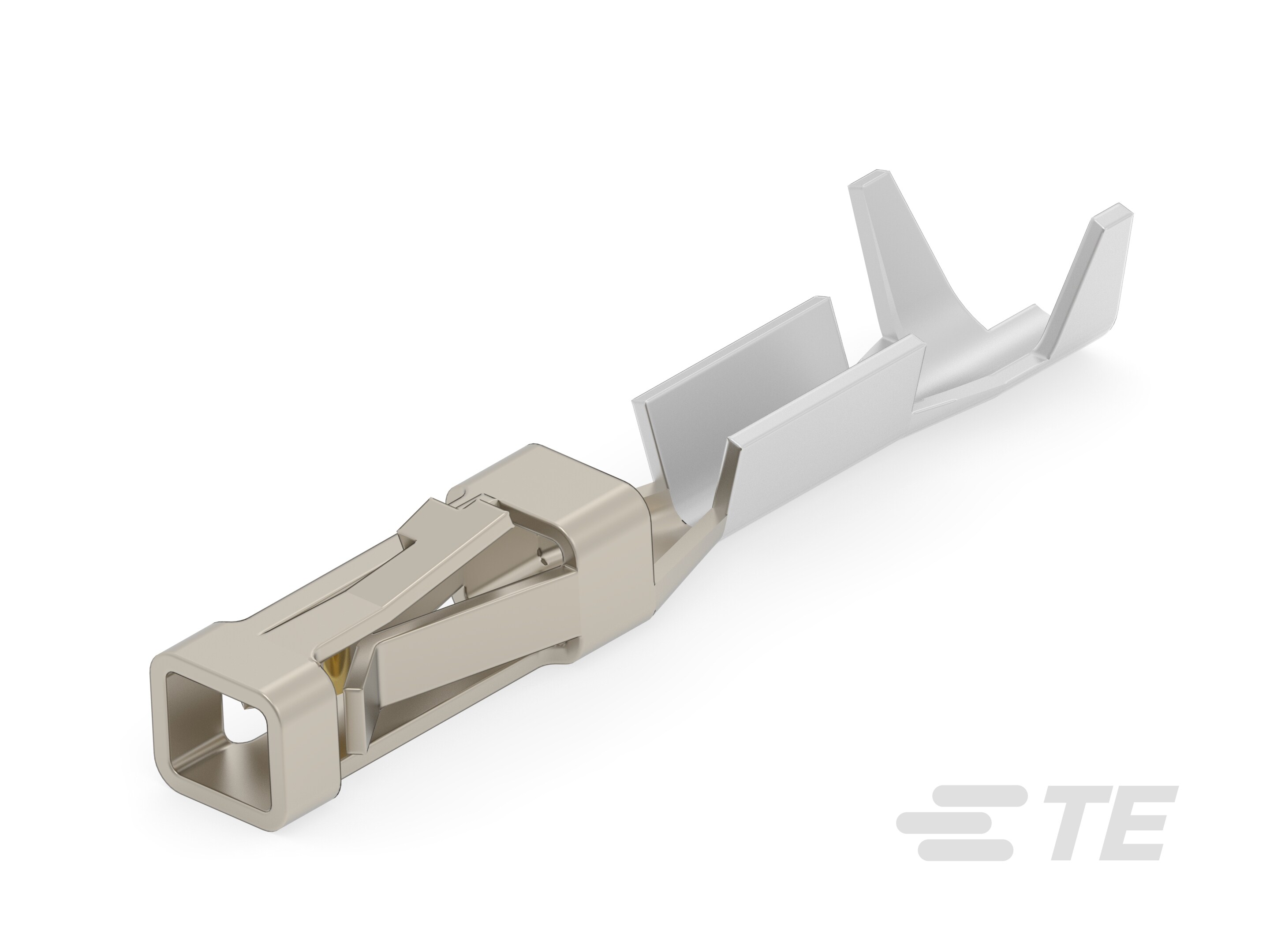

  • 产品类型 : 接触件

  • 施加的压力 : 标准

电气特征

  • 端接电阻  12 mΩ

  • 绝缘电阻 (MΩ): 5000

  • 介质耐压 (V): 750

  • 工作电压 (VAC): 300

接触件特性

  • 端子基材 : 铜合金 C7025

  • 压接区域电镀厚度 (µin): 50

  • 导线端子端接区域电镀材料 :

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

  • Contact Current Rating (Max) (A): 3

  • 端子传导(典型值) : 信号(数据)/电源

  • 端子端接区域电镀材料 :

  • 端子接触部电镀厚度 (µin): 15

  • 端子种类 : 压接扣入式

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线缆尺寸 (AWG): 32 – 28

  • 线缆尺寸 (mm²): .03 – .09

  • 绝缘直径 : .64 – 1.52 mm [ .025 – .06 in ]

使用环境

  • 工组温度范围 (°C): -65 – 105

行业标准

  • 已批准的标准 : CSA LR7189, UL E28476

包装特性

  • 封装方法 : 剥线

  • 封装数量 : 15000
