通过小巧轻量的飞机接地和搭接系统级解决方案,将雷击的电荷分散到传统和复合材料机身上

针对如今复合材料的连接解决方案。 每架飞机都需要接地以及针对雷击和电磁干扰的保护。机身设计工程师可以与 TE 主题专家 (SME) 合作,专门针对如今的先进复合材料飞机解决接地和 EMI 保护问题。TE 的工程可帮助您构建定制的“电流回路网络”(CRN) 设计解决方案。系统包括“快速故障探测”以简化维护和维修;灵活的模块化电缆管理;HIRF(高能辐射场)解决方案;与复合材料机身的独特搭接;TE 的 Kilovac 故障中断器和保护继电器以及铝电源互连。在设计评审流程的早期与我们交流,以便充分发挥我们的专业知识。

将产品整合为系统解决方案

我们提供的接地和搭接产品是最广泛的产品系列之一,我们能够将这些产品整合为可靠耐用的一流解决方案,这充分证明了一加一大于二的协同效应。

接地

您在接地系统中需要什么?

保护

  • 防雷保护
  • 故障保护
  • EMI 保护

模块化

  • 快速安装
  • 轻松维护

可靠性

  • 低电阻
  • 能量吸收
  • 快速故障探测

放心无忧

  • 全面的设计
  • 电缆管理
  • 经久耐用的元件
  • 超长使用寿命

解决复合材料飞机的接地挑战

CFRP 复合材料的传导率比金属更低,因此自然不会形成法拉第笼。需要新的接地和搭接策略来:

  • 处理闪电、回流和故障电流
  • 为 ESD 提供放电通路
  • 防止对复合材料造成损坏
  • 维持一个低阻通路
  • 最大限度减少电压差
  • 提供电磁屏蔽



在复合材料层中加入铜丝网等方法可提供足够的传导率,从而形成所需的法拉第笼。但是,这些方法要将铜丝网连接并搭接到飞机的金属结构上,同时要保证足够的载流量和分布以处理电流,这带来了不少挑战。

接地系统
TE 从系统层面进行了思考,提供了系统级接地解决方案。

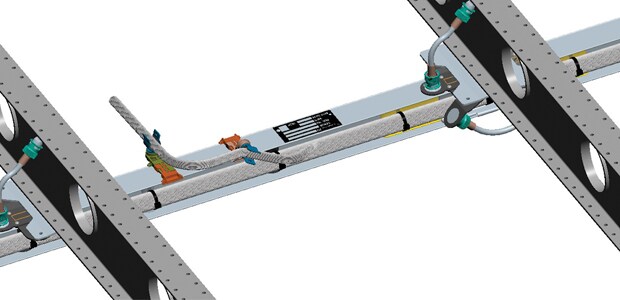

分布式连接

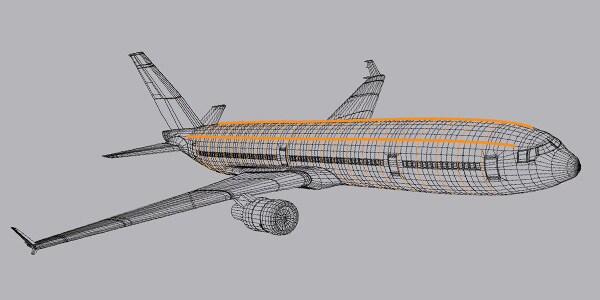

随着越来越多的结构元件开始使用复合材料,对既包括专用接地路径又包含传统金属元件的高度分布式接地系统的需求也会增多。通常情况下,接地路径在纵向上沿飞机长度分布,横向上绕机身四周分布,并且互相搭接以提供冗余通路。应对通路进行仔细分析以了解电流的流向,从而确保最佳的性能和保护,这一点很重要。

接地系统

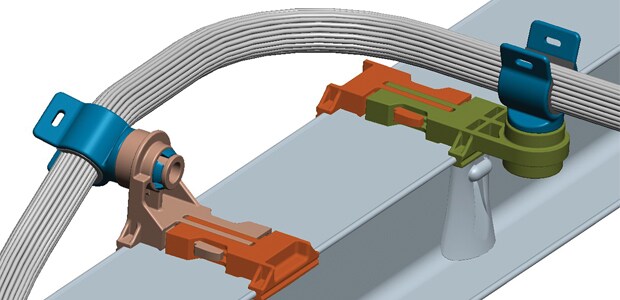

灵活的模块化电缆管理有助于简化系统的走线和维修。
