SIAMEZE

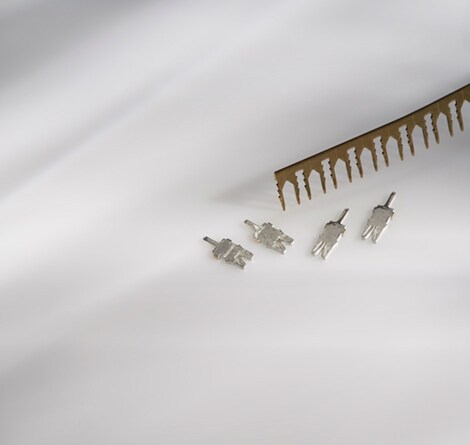

Siameze 端子

无需导线预剥线。

TE 提供全系列的 SIAMEZE 绝缘刺破 (IDC) 端子,用于漆包铜线、引线和其他元件进行互连。 SIAMEZE 绝缘刺破 (IDC) 端子技术避免了剥离漆包铜线和引线的绝缘层。端子包括线对线、Lead Lok、快速断开公端、柱体、插针和母端子。提供活动梁端子(单个端子通过其连接到各种漆包线线径)或柔性梁(将两条直径相等的漆包线连接在一个端子中,适用于接续或双线并绕应用)。公端端子提供单倒钩或多个保持倒钩,以获得更多保持力。根据 TE 规范,SIAMEZE 模穴集成到线圈体或专门设计的模穴护套中。漆包线置于“U”形槽中。SIAMEZE 端子插入器从端子板上切下端子,并将端子通过漆包线上方置于塑料模穴中。在此操作期间,小型剥线器件刺穿漆包线的绝缘层。端子中的剩余弹簧能量促使 IDC 槽的侧壁作为相对悬臂梁运行。这个恒定压力导致出现密切接触的金属对金属接口,从而提供可靠的长期连接。导线和端子之间的滑触作用可以除去导线和端子槽侧壁上存在的所有氧化物或其他污染物,从而形成干净、稳定、气密的电气端接。SIAMEZE 端子插入器可用作半自动工作台机器或集成在全自动应用的生产线中。

Lead Lok 端子

  • 提供的垂直和平行引线应力消除保持力超过 20 lbs (90 N)
  • 插入器在插入期间自动放置和固定引线。手动、半自动、全自动系统可进行引线端接
  • 接受 #18- #22 [0.3mm 2-0.8 mm2 ] AWG 实心或绞合引线,且引线的最大绝缘直径为 0.115 [2.92]
  • 无需进行引线剥线

应用

  • 电机绕组和连接
  • 线圈连接
  • 变压器绕组和连接
  • 镇流器电源
  • 螺线管
  • 致动器
