CIRH

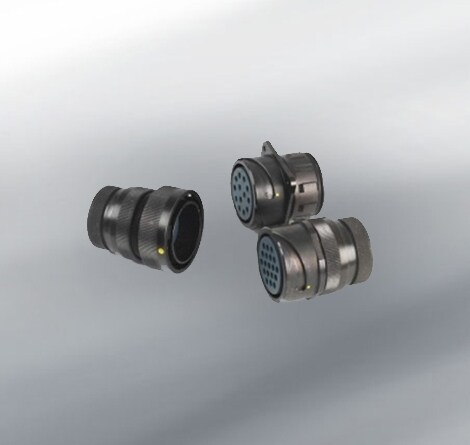

CIRH - 无卤素“软”插针圆形连接器。

CIRH 连接器系列带有适合电力和信号连接的无卤素橡胶插针,可实现灵活的排列。

该圆形连接器系列排列灵活、机械性能稳定 并为多种应用提供模块化解决方案。这款 IP67 等级的连接(插接时)可耐受高达 3500 V/135 A 的电压/电流。CIRH 可充分利用空间,并可实现快速连接和断开。

特性

  • 与其他 MIL-C-5015 接合
  • 快速连接和断开
  • 更有效地利用空间
  • 简单电缆端接
  • 无卤素绝缘子

描述

  • 自由和固定式圆形连接器系列
  • 3 插针旋转式卡口接头具有钢磨损插针,可插接 2000 次以上
  • 1 到 86 种端子排列方式
  • 压接端子:电缆截面 0.22 至 50 mm²
  • 连接器后部采用附件,可实现电缆、导管、压盖和热收缩端接

主要特征

  • 额定电流:高达 135 A
  • 工作电压:高达 1750 V 直流/交流峰值
  • 耐受电压:3500 V
  • 保护指标:IP 67 插接
  • 温度范围:-55ºC 至 -200ºC
  • NFF 16-101 分类 I2 F1 和 BS6853

FORGE 抽屉式电源连接器的

  • 列车控制
  • PIS 和安全
  • 子系统

功能

  • 驾驶室控制
  • 列车控制
  • 空调

标准

  • MIL-C-5015
  • BS6853
  • VG95234
  • LUL 标准
  • EN45545
