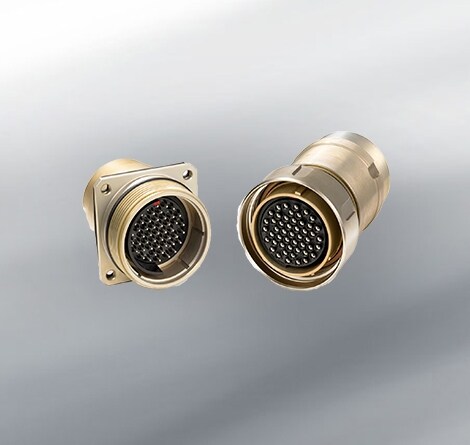

CMC — 带有螺丝锁定系统的圆形信号连接器

CMC 系列是适用于信号动态连接的解决方案,具有灵活的模块化设计、各种外壳尺寸(多达 61 极),并带有螺丝锁定系统。

CMC 系列的设计符合 NFF61030 标准并基于 6 种外壳尺寸和 20 种以上的排列, 适用于所有高度动态的单芯或多芯电缆应用。从地铁到高速列车的经过实地验证的解决方案,适用于非常严苛的环境。CMC 系列具有从 0.5mm2 至 95mm2 的电缆尺寸,适合所有车辆间及跨面板信号应用。

特性

  • 根据 NFF 61030
  • 高度动态的应用
  • 加强型混合:信号/光纤/数据连接器
  • 从地铁到高速列车的经过实地验证的解决方案

描述

  • 具有螺丝锁定功能的铝或青铜连接器
  • 4 至 61 个压接端子,6 种外壳,22 种配置
  • 压接实心端子、同轴双轴或光学
  • EMI/RFI 屏蔽层保护

主要特征

  • 额定电流:15 至 250 A
  • 工作电压:高达 500 V
  • 耐受电压:2550 V 或 3250 V
  • 保护指标:IP66
  • 耐盐雾性:96 个小时或 500 个小时
  • 温度范围:-50oC/+100oC
  • 振动和冲击:EN61373 类别 1B

FORGE 抽屉式电源连接器的

  • 车辆间
  • 牵引电源
  • 列车控制
  • 子系统

功能

  • 推进和制动
  • 辅助电源
  • 车辆间

标准

  • NFF 61030
  • DIN 5510
  • UNICEI 11170
  • UL94
