EKO S

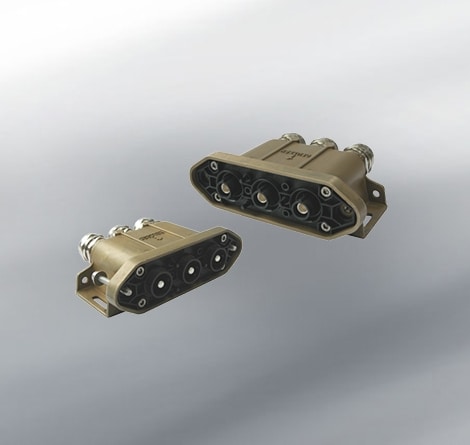

EKO S — 适用于电源应用的屏蔽连接器

EKO S 系列专用于所有主要轨道车辆电源系统应用,并且专门针对严苛环境应用而设计。

从地铁到高速列车的经过实地验证的解决方案。EKO S 系列的设计符合针对屏蔽电缆的 EN 50467 (2012) 和 NFF 61030 标准。 该系列适用于所有具有高度机械限制的屏蔽静态应用。EKO S 系列包含 3 至 4 极,具有高达 240mm 的电缆尺寸,适用于 3000 伏特的应用。EKO 系列由 EKO(复合)、EKO D(引出)和 EKO A(车辆间)组成。有关更多详细信息,请参见各自的页面。

特性

  • 非屏蔽和屏蔽电缆
  • 静态和动态应用
  • 高机械阻力
  • 紧凑且轻质
  • 无卤素
  • 经实地验证

描述

  • 直式和 90o 连接
  • 具有紧固螺钉的锁定系统配置:3 或 4 极
  • 压接端子:电缆截面 10 至 240 mm2
  • 铜质和铝质电缆

主要特征

  • 额定电流:高达 800 A
  • 工作电压:高达 3000 V 直流/交流
  • 耐受电压:9500 V
  • 保护指标:IP 67
  • 耐盐雾性:96 个小时或 500 个小时
  • 温度范围:-40oC/+100oC
  • 振动和冲击:EN 61373 类别 1B

FORGE 抽屉式电源连接器的

  • 车辆间
  • 牵引电源

功能

  • 推进和制动
  • 辅助电源
  • 车辆间

标准

  • EN 50467
  • NFF 61030
  • EN 45545
  • DIN 5510
  • UNICEI 11170
  • UL94
