M12 轨道车辆用 PCB

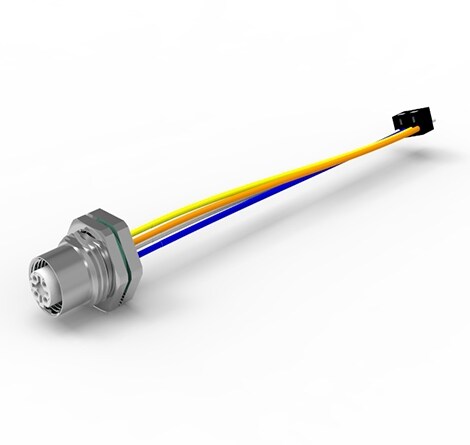

M12 轨道车辆用 PCB 连接器

M12 轨道车辆用穿板式印刷电路板可安装组件是用于设备的 M12 接口和部件的完美解决方案。

便于在 PCB 上进行处理并与波峰焊接流程兼容 前部和后部穿板式安装 M12 连接器系列提供了一种备选 PCB 端接,增强了 PCBA 定位灵活性。所包含的导线卡箍有集成式 PCB 保持功能,可在回流焊期间将其固定在 PCB 中。单独的导线已经过剥离和预镀锡处理,可进行焊接。

技术特性

  • 编码:A-编码,5 极或 8 极
    D-编码,4 极
  • 标准导线长度为 80mm,可根据要求定制长度
  • 前部和后部穿板式安装版本
  • 通过预装配的导线卡箍获得集成式 PCBA 保持功能
  • 面板厚度:最大厚度为 4mm
  • 经加工的实心全金属主体
